|知否，知否，紫砂原矿才有

文章图片

文章图片

文章图片

文章图片

文章图片

案例：
有位壶友留言，说：买了一把壶挺贵的，成色很不错，本来很喜欢，但是因为有一个小黑点，感觉很不满意，于是质疑这把壶是不是没烧好还是根本没烧... ...
分析：
这把壶不但烧了，而且窑温比较到位。

众所周知，紫砂壶的原料是紫砂矿，泥矿中含有铁元素，当然在泥料挑选、陈腐、练泥、酸洗等制泥过程中，泥料中的铁质被删选过大部分，毕竟人力有限，还有很少一部分漏网之鱼。

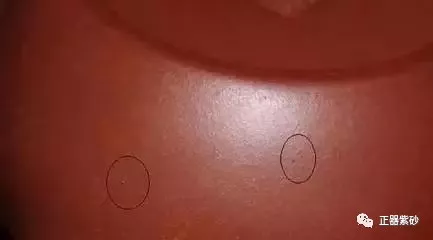

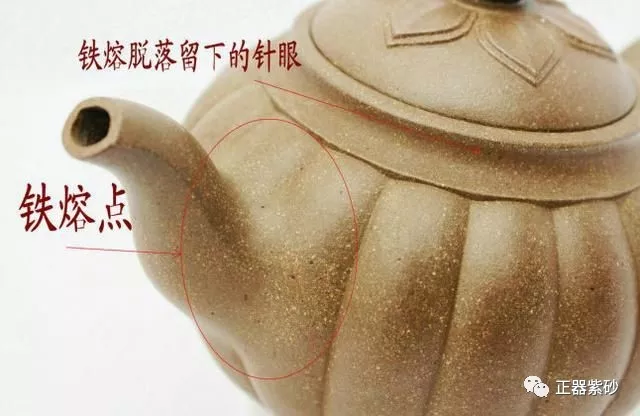

【小黑点】——铁质
原矿纯正的泥料在烧制时常常会出现各种瑕疵，但这不是绝对，能出现原矿泥料特有的瑕疵现象的壶，必须要符合以下一种或多种条件：
1：“必须是原矿具有一定砂性的矿料。 ”
2：“矿料的纯度、及在筛选出的原料必须是足够的纯正。 ”
3：“泥料在炼制时必须是纯砂粒、或泥料所含脂粉泥绝对低。 ”
【白色星点】——云母为何市场上很多壶价格便宜还很完美?
现在的市场为什么存在大量的机车坯与手拉壶，这与大部分新手壶友有关，一味地苛求完美，容不下半点瑕疵，有些新手壶友都不看真假优劣，觉得好看就认为工好，其实大错特错，其中不乏有很多机车坯车出来的紫砂壶，完美无瑕还价格很诱人，几十块，一百多还送6个杯子，某宝上一大把。
紫砂消费者（特别是新手）应当放下心中的的那份“尊贵” ，才不至于把学费砸在机车壶、手拉胚上。
原矿料通常会有哪些瑕疵现象呢?

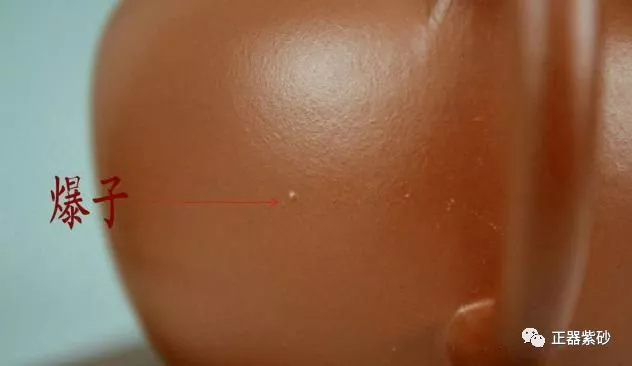

一：爆疵、爆子、爆泥

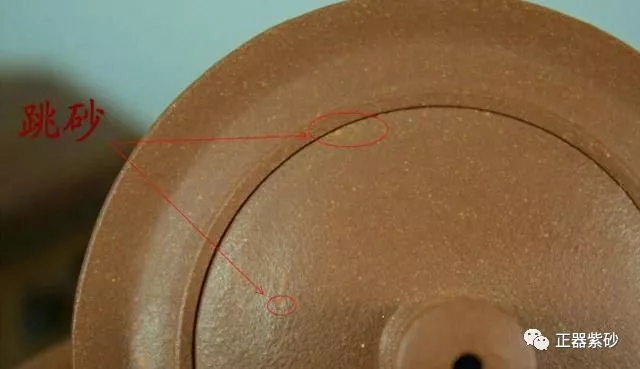

出现这些现象的泥料，通常是纯砂粒的料、或含砂率非常高，壶在窑内烧制时整体收缩，有些稍大点的粒子因内外温差急变而炸裂，粒子周边无缓冲而爆出。
二：花泥
主要原因是砂粒硬、泥料纯，接壶把壶嘴时用的脂泥与身筒泥片的密度不同，后期了坯工夫不到，或是坯不润的时候用抿针，造成砂粒倒毛，或是成品泥放置时间长，紫砂泥料内外湿度不同等原因造成。大多数情况下是在烧到结晶后才出现花泥现象。
所以，对有花泥现象的壶不要排斥，那是真正的紫砂壶，虽然不是很好看，但有些花泥现象能养掉。
花泥不好看，没有卖相，但是并不假。

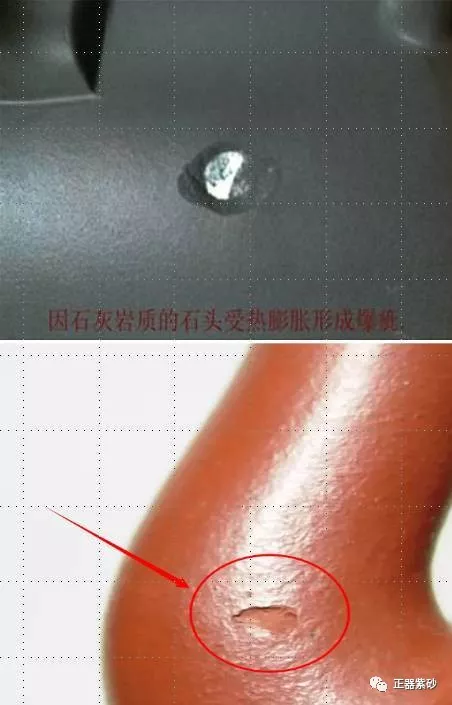

三：灰爆
是因石灰岩颗粒夹入纯正紫砂料里，高温时变成石灰而膨胀，由于纯正砂料缓冲力非常小而爆飞，形成灰爆。原矿料里面都是纯矿物质，比如碳酸钙，高温烧制就成了石灰，遇到水肯定会爆，灰爆并不是太大的问题。
形成表皮裂纹或裂缝的根本原因是砂性纯正，俗话说泥性爆，粘性很低，很多纯正的硬砂料在表面会有裂丝、裂纹，大多要用放大镜才能看到，但不漏水，这种情况是非常正常。
