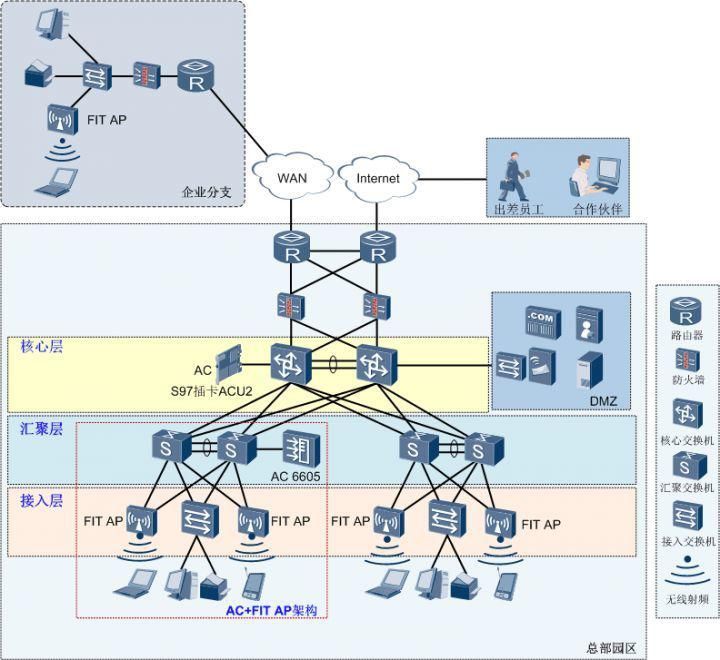

既然有胖AP，那对应的就应该有瘦AP。FIT AP英文全称是FIT Access Point，中文称为瘦接入点，也有很多人直接称为瘦AP。和胖AP不同，瘦AP除了提供无线射频信号外，基本不具备管控功能。也正是因为这一点，它被称为瘦AP，而上面具备管控功能的AP被称为了胖AP。为了实现WLAN的功能，除了FIT AP外，还需要具备管理控制功能的设备——AC。AC英文全称是Access Controller，中文称为无线接入控制器。AC的主要功能是对WLAN中的所有FIT AP进行管理和控制，AC不具备射频（AC只是管理控制设备，不能发射无线射频信号），它和FIT AP配合共同完成WLAN功能。这种架构就被称为了AC+FIT AP架构。下图为某大型企业基于AC+FIT AP架构部署的WLAN组网示意图。

文章插图
由上图我们可以看到，根据AC所管控的区域和吞吐量的不同，AC可以出现在汇聚层，也可以出现在核心层。而FIT AP一般部署在接入层和企业分支。这种层级分明的协同分工，更能体现出AC+FIT AP架构的集中控制的特点，这种架构又被大家称为集中式网络架构。
使用AC+FIT AP架构为像候车厅这种大型场所部署WLAN时，比使用FAT AP架构更经济、高效。在AC+FIT AP架构下，可以统一为FIT AP下发配置，统一为FIT AP进行软件升级，还可以按照时段控制FIT AP的工作数量等等，这些大大降低了WLAN的管控和维护的成本。而且，由于用户的接入认证可以由AC统一管理，解决用户漫游的问题就变得很容易。综上所述，AC+FIT AP架构适用于中大型使用场景，而FAT AP架构适用于小型使用场景。
普通家庭使用的无线路由器是FAT AP架构

文章插图

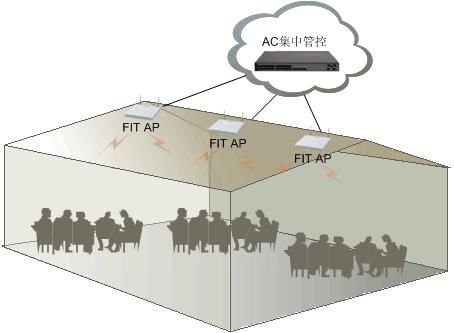

大型场所一般使用AC+FIT AP架构

文章插图
三、射频
学过物理的都知道，击鼓鸣金，是物体振动在介质中产生声波，传递信息到人耳，信息载体是传递声波的介质。烽火连天，或者更先进的旗语，是通过物体反射的可见光线传入人眼从而传递信息，载体是可见光。WLAN同样是无线通信的范畴，虽跟原始的“无线通信”有本质区别，但却有着共同点——都需要载体。
WLAN跟日常生活中的无线广播、无线电视、手机通信一样，都是用射频作为载体。射频是频率介于3赫兹（Hz）和约300G赫兹（Hz）之间的电磁波，也可以称为射频电波或射电。人们为这段电磁波又定义了无线频谱，按照频率范围划分为极低频、超低频、中频、高频、超高频等，WLAN使用的射频频率范围是2.4GHz频段（2.4GHz～2.4835GHz）和5GHz频段（频率范围是5.150GHz～5.350GHz和5.725GHz～5.850GHz），分别属于特高频(300**z～3GHz)和超高频(3GHz～30GHz)，用一张图来看下我们WLAN射频所在频谱的位置。
