SD-WAN那些事( 二 ) (一)SDN概念的提出已十年多

（二）
计算资源的池化构成了云计算， SDN的目标可以看作是网络的云化，因为网络服务和云计算一样有着弹性伸缩、按需服务、快速部署的功能诉求。 SD-WAN将广域网链路抽象成资源即虚拟的Overlay向业务服务，屏蔽底层链路的具体形态，帮助业务快速获得匹配需求的资源。从SD-WAN的实现上可以大致分为三类。
1、传统设备厂商
传统网络设备加入SD-WAN功能，对于CPE或总部出口网关，按照预先配置的策略，通过到目的端的链路检测协议，检测链路负载、时延、抖动、丢包率，选取满足业务SLA需求的链路进行路由。例如向控制器下发如下几条策略：
1）视频业务A需要选时延小于20ms的链路
2）数据业务B需要选取剩余带宽大于10M的链路
设备依据控制器的策略，识别出应用A和B ，选取满足条件的链路进行转发，并且根据链路质量动态调整。另一种常见的策略是负荷分担，能够动态依据链路负载进行选路修正，使链路资源使用最大化。
文章插图
图一面向应用的多出口选择
对于这种场景，没有保密需求的业务直接进入SP网络，需要加密传输的业务通过隧道进入SP网络，这种隧道可以认为是P2P的Overlay ，但无论哪种方式流量进入SP后便失去了控制，由Underlay网络进行传统路由。 SD-WAN服务由企业自行部署，可控性更强，但由于Internet流量的突发和不确定性，有时可能无法选出满足SLA需求的链路，需要企业提供多条链路。
2、SD-WAN服务商

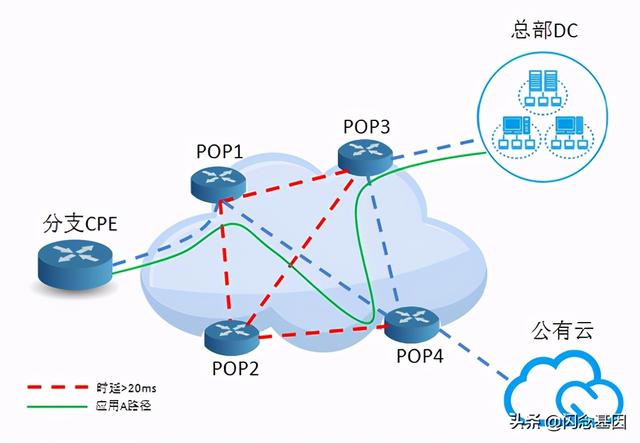

以Viptela、 Velocloud为代表的SD-WAN服务商，提供软件(NFV)或设备的接入方式，通过租用SP线路和数据中心，在Underlay网络上建立一个由多个POP点组成的Overlay逻辑拓扑。如图二所示，用户边缘的SD-WAN设备就近接入POP ，采取与上面类似的策略，通过应用识别和链路检测，从Overlay的逻辑网络选取一条满足业务需求的路径进行路由，或者综合Overlay和Underlay进行选择。由于POP网元比较多，使得对网络的可控性和可视性增强，往往很容易选出满足条件的链路。服务商使企业不必自行部署控制器等服务，用户只需要定义策略模板即可实现，降低了企业使用SD-WAN的技术要求。
文章插图
图二面向应用的Overlay路由
3、运营商
运营商具备直接在Underlay网络上提供SD-WAN服务的条件，基于传统路由实现面向策略和业务的路由，但出于意愿和部署难度的原因，这个想法有可能仅仅是个想法。
SD-WAN功能特性较多，针对混合WAN场景，提供软件定义功能的分支CPE需要满足如下业务需求:
1、主动回连控制器获取配置和策略
传统组网的CPE设备高度自治，无论是命令行、网管界面还是厂商实现的所谓零部署等功能，从思维上依然面向孤立网元，依然是配置驱动，业务模型发生变化意味着分支站点需要修改配置。 SD-WAN约定了转控分离，业务配置和策略均由控制器下发，通过功能分层使用户界面从面向配置转为面向应用，并且做到了真正的即插即用。 Netconf是SD-WAN中很典型的南向协议，这是一个C/S模型的协议,采用SSH或TLS作为安全通道， YANG作为元数据完成命令描述的定义，控制器作为Client将上层的REST调用依据YANG定义转化为承载在NetConf中的XML-RPC ，被配置设备作为Server根据YIN校验RPC合法后转成最终设备配置。
2、应用的深度识别
面向应用的前提是能够识别应用。传统基于5元组的流分类和路由策略过于刚性，且需要大量配置逐一匹配应用，界面不友好。 SD-WAN场景下需要设备能够进行深度检测，通过本地识别或是云端识别归类应用，依据控制器策略进行流量的动态调度和关键业务保障。
3、链路的质量检测
传统基于路由的流量调度是静态的，网络环境却是实时变化的，无法依据链路质量的变化动态调整， SD-WAN场景下要求设备能够针对多条专线或互联网链路进行质量检测，按照业务分类和控制器下发策略对流量进行动态选路。
4、防火墙功能
分支接入互联网，分流了专线流量，就近接入公有云获得了更好的使用体验，但同时安全问题也被引入进来。分支CPE需要提供安全网关功能，划分安全边界，清洗非法流量，防范黑客入侵。防火墙功能可在本地完成，也可在云端通过虚拟化实现。
5、加密VPN连接
企业数据在Internet上传输时为了防止泄密需要采用安全通道传输， CPE需要能够与公有云、总部或其它分支VPN网关建立端到端IPSEC隧道，流量通过IPSEC隧道加密传输。
