图解git，用手绘图带你理解git中分支的原理和应用( 二 ) 大家好

使用之后我们发现的确到了master分支，这里由于我配置了zsh工具，它会提示我当前所处的位置是比master分支指向的最新位置落后3个提交。
这也验证了我们说的， HEAD指针可以随意跳转。现在想必你们应该能理解上一篇文章当中介绍的，撤销当前分支的命令git reset HEAD^的含义了， HEAD指的就是HEAD指针， ^表示的上一个提交。如果是前多个提交，我们可以用~加数字的形式来表示。比如上图当中划了红线标注的master~3 ，就表示master节点上3个提交。
分支合并最后来简单说说分支合并，我们在使用git进行协同开发的过程当中，虽然大家都在各自的分支。但是最后代码还是要合并到一起的，这样才可以投入使用。 git当中代码的合并是通过分支合并来体现的。
比如当前的这一篇文章被我加在了test分支当中，这显然是不行的，因为使用方不可能一一去理解每一个分支做了什么，当中的代码逻辑。所以大多数的分支只是暂时的，用来暂时完成一项功能的，等功能完成之后，一般都会再合并回master分支，将所有的改动合并进去。

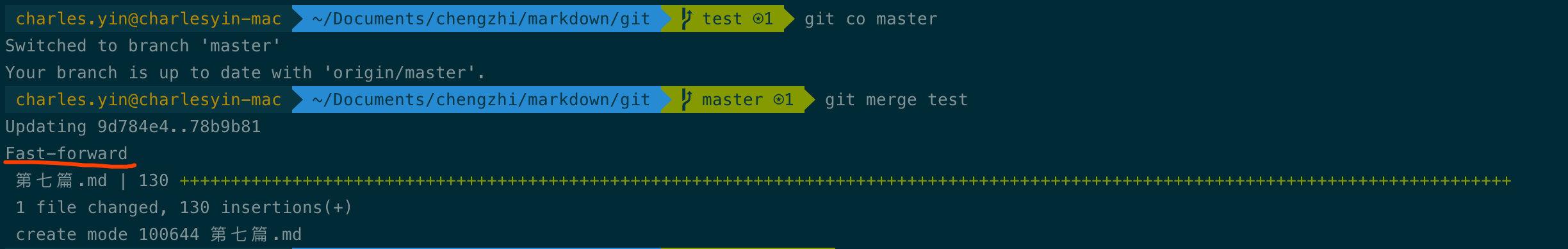

合并的方式非常简单，我们只需要先checkout我们想要合并的目标分支。比如我们要合并到master ，就checkout到master 。然后使用git merge test命令，表示和test这个分支合并。
文章插图
合并之后，如果没有报错就算是合并成功了。它会展示出来合并进来的代码改动，我们注意到日志里有一个fast-forward这个单词，它表示快速合并。快速合并的意思也很简单，因为我们test分支是从master分支当中切出去的。后来master分支就再也没有进行过改动，那么当我们合并的时候，其实只需要移动一下master指针，将它移动到test分支上即可。

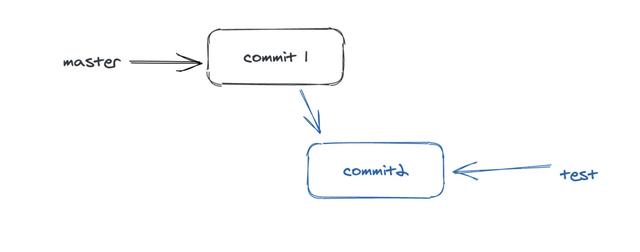

我们用图来展示，合并前：
文章插图

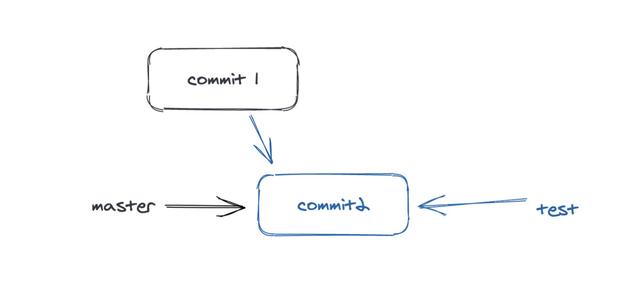

合并后：
文章插图
那如果我们在master分支上也有改动，不再是待合并分支的直接上游，会发生什么呢？
文章插图

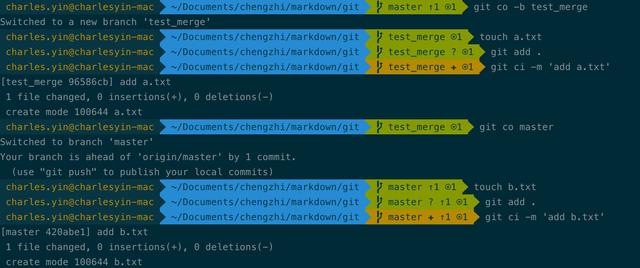

上图当中我们做了一系列操作，首先我们创建了一个叫做test_merge的分支，在其中创建了一个文件叫做a.txt ，接着我们切回master分支创建了b.txt 。最后我们把两个分支合并。
合并当然也没有问题，但是我们来用git log来查看一下日志：
文章插图

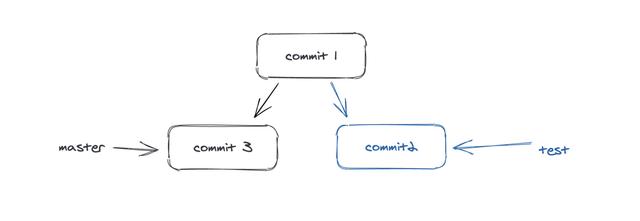

会发现日志里多了一个commit ，这个commit并不是我提交的，而是它自动产生的。我们一样用图来展示一下，这是合并前：
文章插图

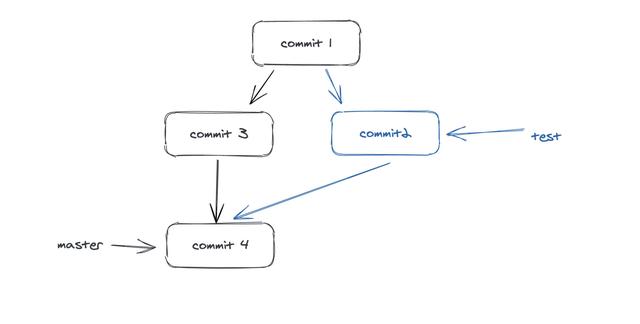

合并之后：
文章插图
由于不再拥有直接上下游关系了，所以git创建了一个新的commit用来合并两个分支的代码。当我们合并完成之后，我们就可以把没用的分支都删除了。删除的命令是git branch -d test 。
当然git merge的时候并不是永远都一帆风顺的，难免会遇到冲突。所谓的冲突也就是两个人修改了同一份代码， git会不知道应该保留哪一个，于是提示冲突，让程序员自己搞定。关于git merge时遇到冲突怎么办的问题，我们放到下一篇文章当中和大家分享。
今天的文章就到这里，衷心祝愿大家每天都有所收获。如果还喜欢今天的内容的话，请来一个三连支持吧~（点赞、关注、转发）
