四世同堂，系统优化升级的海美迪H200 PRO蓝光播放器( 二 ) 在玩了一众的电视盒子、硬盘

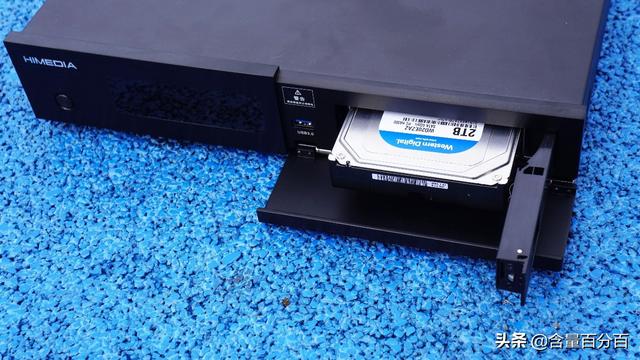

在支持的硬盘容量上，海美迪H200 PRO最高可以支持14T大硬盘，可以满足大部分发烧友的安装使用需求。
文章插图

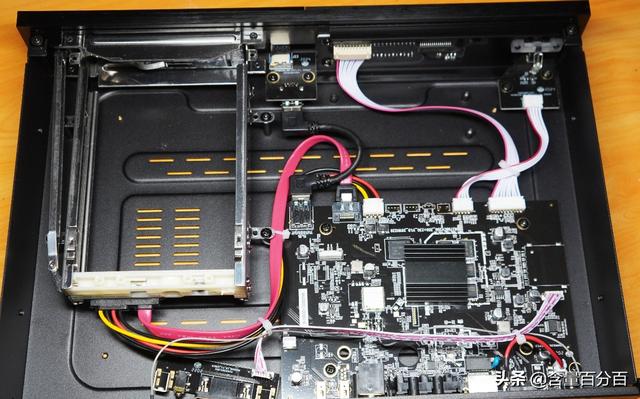

从拆解的情况来看，海美迪H200 PRO内部空间巨大，走线上较为工整。硬盘采用的单独供电设计， SATA接口均从主芯片引出，确保了硬盘稳定高度的读取性能。
文章插图

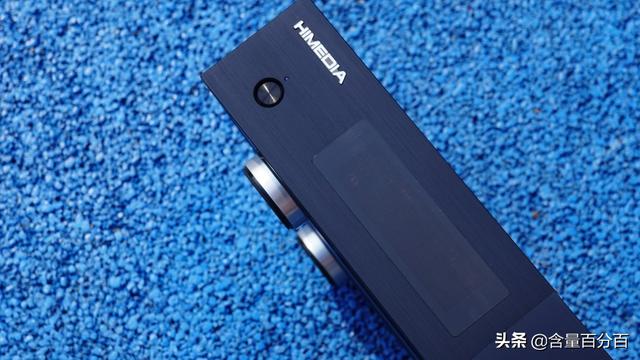

海美迪H200 PRO正前方的面板都采用了拉丝工艺处理，提升质感的同时也起到了防滑耐脏的作用。正面左侧设计有一个实体按键，也就是电源键，上面的圆孔就是对应的状态指示灯。海美迪H200 PRO四周仍旧采用了直角的设计，可以考虑采用了弧度化工艺处理来提升了整体的圆润感。
文章插图

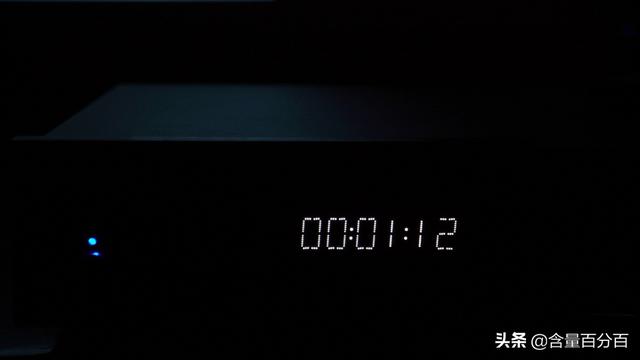

【四世同堂，系统优化升级的海美迪H200 PRO蓝光播放器】海美迪H200 PRO正面设计有LED显示屏，在显示效果上比较清晰，灯光较为柔和而不刺眼，不过显示内容上有些单一，目前就是可以显示播放时长、当前时间一类的相关信息，希望后续可以显示更多的内容，比如当前分辨率输出情况(720 ， 1080P ， 4K)、网络连接状态(有线、WiFi)、播放内容类型(Music\Movie)一类信息。
文章插图

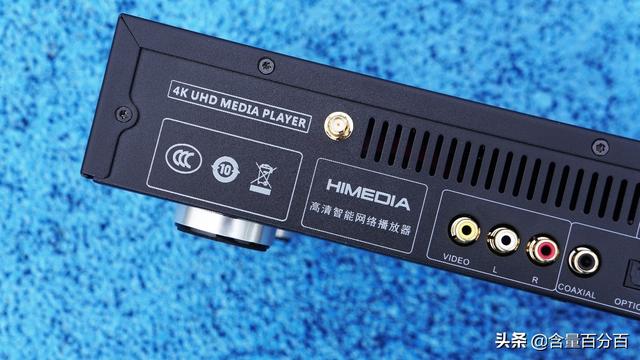

海美迪H200 PRO拆解上颇为方便，外壳采用的是几颗六角螺丝固定，上盖可与机身可以完全分离。海美迪H200 PRO采用了对称的双天线设计，接口均采用镀金工艺处理，天线为可拆卸式设计来方便收纳与自行更换天线。海美迪H200 PRO采用2.4G+5G双频WiFi,支持 802.11 a/b/g/n/AC标准传输协议。海美迪H200 PRO提供了 SPDIF光纤(2CH ， 5.1CH)接口、同轴接口、RCA左右声道接口以及视频输出接口，兼顾了对老显示器设备的支持，同时也满足了音频玩家多种设备的连接使用需求。
文章插图

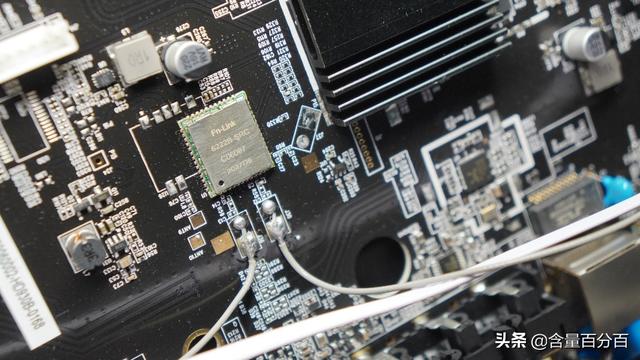

这个WiFi蓝牙模块采用的是FN-LINK的6222B ，在部分智能蓝牙音箱上曾经见到过，采用的PCIe/Uart接口，无线数据速率为300Mbps 。两根天线焊接在了PCB上，焊点比较饱满结实，没有存在虚焊的问题。
文章插图

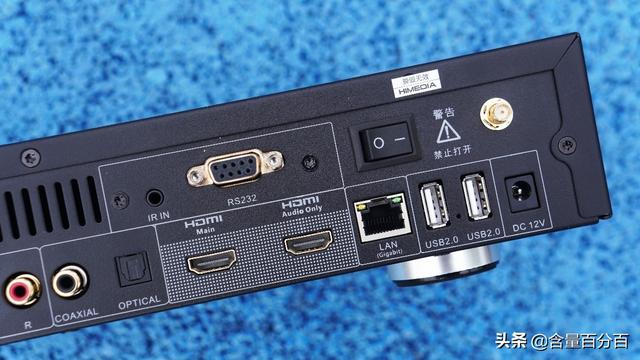

海美迪H200 PRO提供了IR IN接口、RS232接口以及两个HDMI接口，这两个HDMI接口不是某些蓝光播放器上那种HDMI IN与HDMI OUT双接口设计，而是分别用于单独输出高清视频的HDMI Main和单独输出无损完整音频的HDMI Audio Only ，用来解决设备单HDMI输出方式连接受限的问题，比如当遇到支持4K、HDR、3D全景声功放而造成只能连接低规格音视频信号问题，此时双接口的设计可以有效避开功放对输出信号的干扰和画质的影响。视频与音频相关接口都采用了镀金工艺处理，确保了耐插拔性能和信号传输的稳定性。自带的RJ45网口采用的是千兆接口，可以满足家庭局域网环境下数据稳定高速传输的需求，同时设计有两个状态指示灯，方便查看当前的网络连接状态。海美迪H200 PRO在背部也提供了两个USB2.0接口，可以用来连接接收器、键鼠等一类设备，总共的USB接口数量就是3个。
文章插图

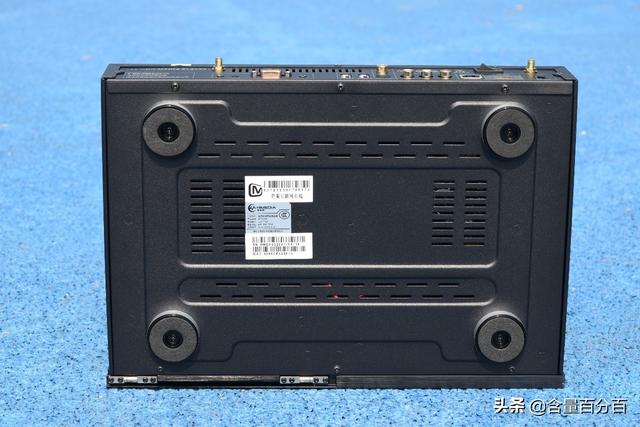

再来看看底部的设计，海美迪H200 PRO设计有大面积散热孔来对应硬盘和主板的位置，搭配四个较高的垫脚设计来将机身与桌面距离拉开，一定程度上提升了辅助散热的效果。四个垫脚都可以拆卸下来，每个垫脚四周都有圆环状的海绵垫设计，兼顾防滑减震的作用。
文章插图

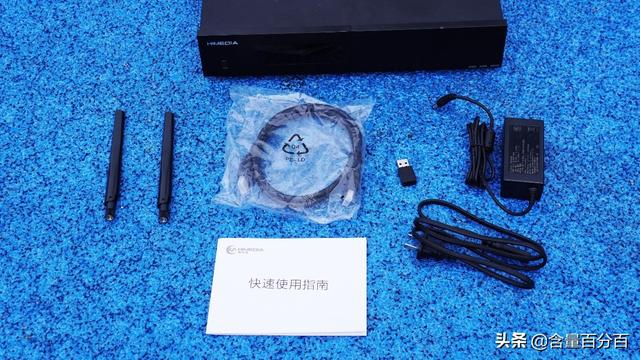

在周边配件上，海美迪H200 PRO包装内包含了说明书、一根HDMI2.0a线材，一体式电源适配器、两根可拆卸增益天线和遥控器。有些可惜的是，海美迪H200 PRO跟同类型的产品一样，并没有随包装提供同轴音频线或是光纤音频线，需要用户自行准备。原装自带的这个遥控器有些特别，图中类似U盘的2.4G接口器就是用来搭配遥控器使用的。
文章插图
海美迪H200 PRO这个遥控器遥控器同样是按键繁多、体积巨大、功能丰富实用，基本常用的功能都有集成，可以实现一键调节音轨、切换字幕、查看文件等功能。遥控器所有的按键均自带背景灯，按键偏肉有粘滞感，适合夜晚使用，同时支持鼠标功能，方便一些应用的操作。
