链路冗余配置以思科太网通道及华为以太Trunk配置一、思科以太通道拓扑二、以

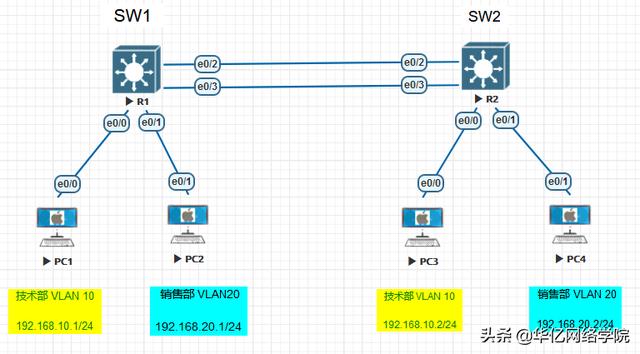

一、思科以太通道拓扑
文章插图
二、以太通道配置备注:现网常规虽然配置on模式，确保学习体系完整性所以列出不同的模式供大家了解。毕竟是属于思科华为认证体系课程内容。
1、强制配置为on模式配置
SW1(config)#interface port-channel 10 //创建链路捆绑接口
SW1(config)#int ran e 0/2-3
SW1(config-if-range)#channel-group 10 mode on //加入捆绑接口强制配置为on捆绑模式
SW2(config)#interface port 10
SW2(config)#int ran e 0/2-3
SW2(config-if-range)#channel-group 10 mode on

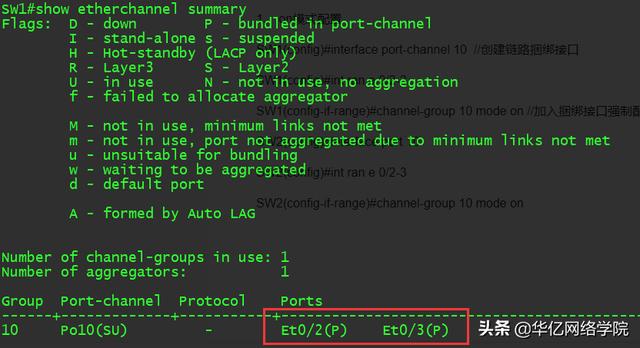

文章插图
2、配置LACP模式
SW1(config-if-range)#channel-group 10 mode active //配置LACP的主动模式
SW1(config-if-range)#channel-group 10 mode passive //配置LACP的被动模式
备注：不能同时配置为被动模式
3、配置PAGP模式
SW1(config-if-range)#channel-group 10 mode desirable //PAGP的主动模式
SW1(config-if-range)#channel-group 10 mode desirable //PAGP的被动模式

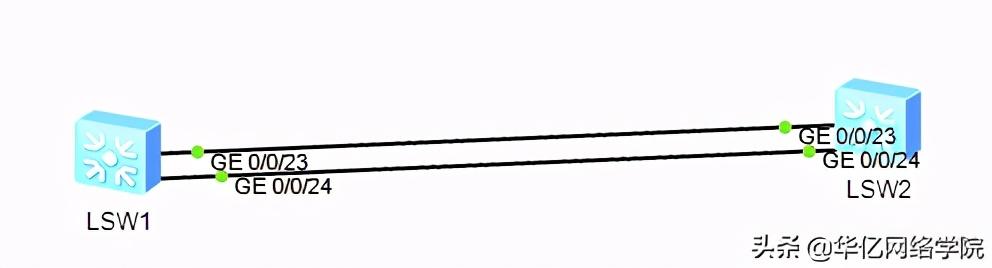

三、华为Eth-trunk拓扑
文章插图
备注: 两种方式可以配置加入Eth-trunk ，我们分别两种方式配置
1、SW1配置Eth-Trunk接口
[SW1]interface Eth-Trunk 1
2、SW1Eth-trunk中加入接口
[SW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/23
[SW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/24
3、我们在SW2 通过另一种方式加入Eth-trunk
[SW2]interface GigabitEthernet 0/0/23
[SW2-GigabitEthernet0/0/23]eth-trunk 1
[SW2]interface GigabitEthernet 0/0/24
[SW2-GigabitEthernet0/0/24]eth-trunk 1
4、验证
文章插图

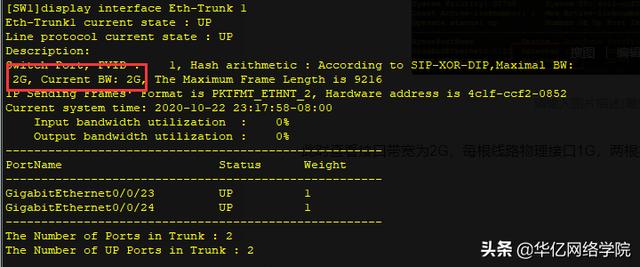

【链路冗余配置以思科太网通道及华为以太Trunk配置】此时查看接口带宽为2G ，每根线路物理接口1G ，两根捆绑所以逻辑接口带宽为2G
文章插图
