例如就算两个用户的昵称相同，也可以通过用户id来区分。

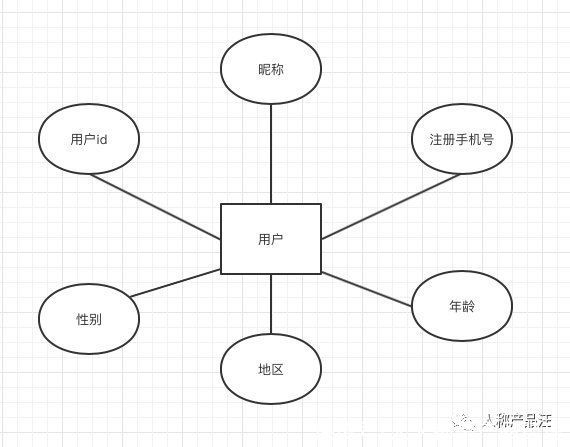

下图是一个电商平台用户可能存在的部分属性，关于属性的定义、个数需要视具体的业务诉求而定,我们可以在具体的设计环节一步步完善，不一定要在实体关系建模中就要求全部罗列出来。

文章插图
3. 关系两个实体之间的关系表示这两个实体以某种方式相互关联。
例如在电商平台中，当用户下单时，一个订单可以包括多种商品，因此“订单”与“商品”之间是有关系的。而这关系则在 ER 图中以连接线表达着。

文章插图
4. 基数1）基数的定义以及类型
基数是定义关系所关联的两个实体的实例之间互相可以关联的个数。
常见的基数关系有：一对一、一对多、多对多。

文章插图

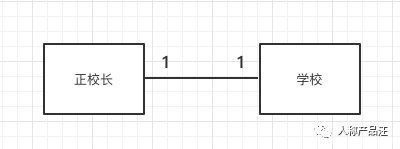

一对一的关系

文章插图

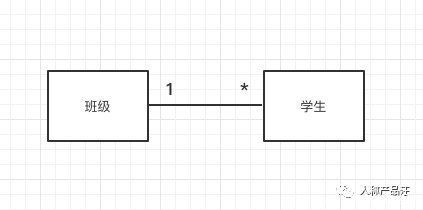

一对多的关系

文章插图

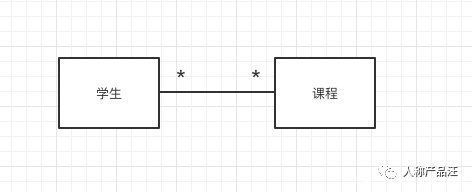

多对多的关系
理解基数联系的方法是从两个方向进行解读，但不管从哪个方向开始读起，都必须是1开头，例如“1个学生可对应多门课程，1门课程可对应多个学生”。
2）进阶概念
关于基数，上述内容已经可以满足我们产品经理的日常使用，但如果你还想更加严谨界定基数的边界值，我们还可以使用区间来表达基数。
比如一个订单至少要包括1个商品，也可以包括多个商品。但是一个商品，可以不属于任何订单（比如没有交易的情况），也可以属于多个订单。

文章插图

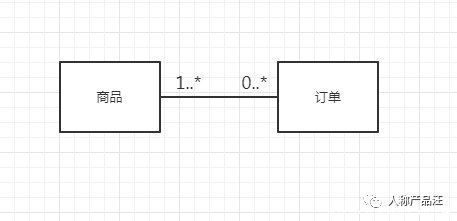

“1..*”表示1到多个，是一种强制性对应关系。
“0..*”表示0到多个，即0个或者1到多个，是一种可选对应关系。

文章插图

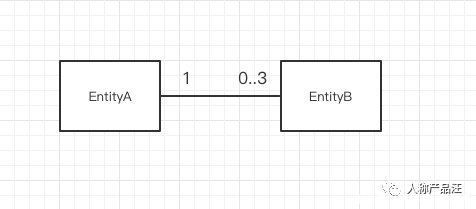

上图表示1个实体A对应0到3个实体B，“0..3”表示0到3个，“x..y”表示（x到y个，且x小于y）。
四、从产品的角度，如何绘制ER图？ER图最早是由美籍华裔计算机科学家陈品山(Peter Chen)发明，他创建了陈氏ER符号体系。

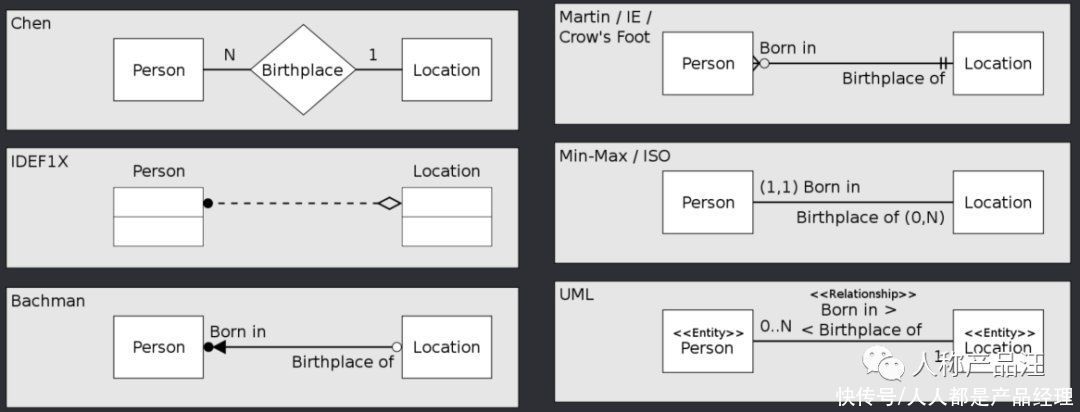

随着实体关系建模的发展，也出现了其他符号体系，下图是ER图的几种不同画法。其中比较常见有陈氏符号（Chen）、鸭掌模型（Crow’s Foot）、UML中的类图画法。

文章插图
图来自决胜B端知识星球
个人感觉陈氏符号与UML画法更容易让常人理解，所以本文简单介绍这两种画法；至于鸭掌模型（Crow’s Foot），大家有兴趣可以自行了解。
陈氏符号

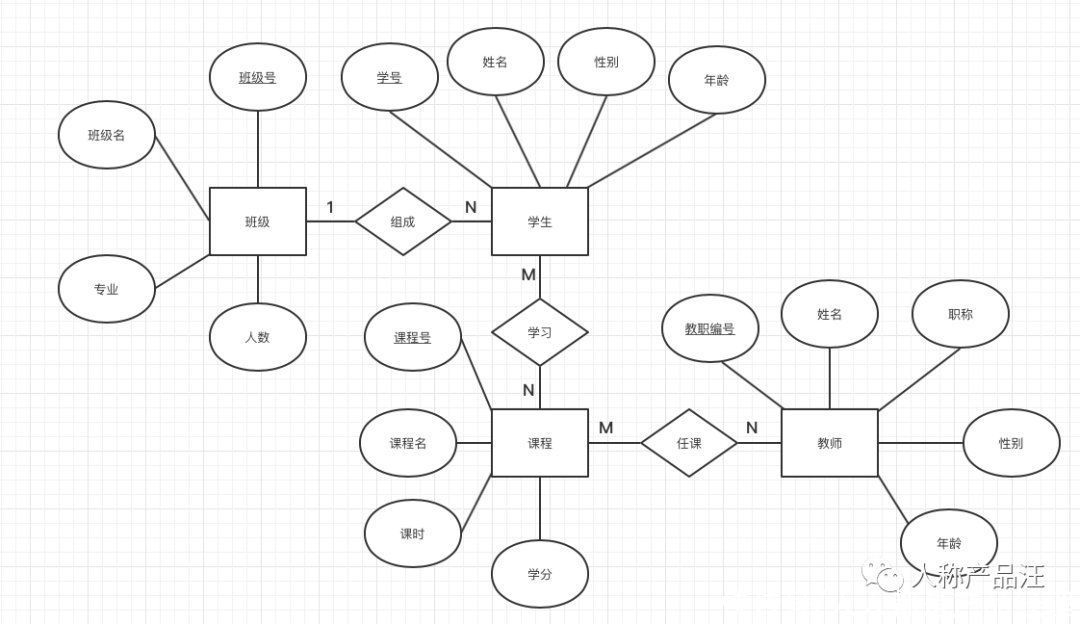

实体：实体用矩形表示。
属性：属性用椭圆表示，椭圆内注明属性内容，若是该属性为键值属性，可以在属性下方用横线表示。
联系：实体之间通过菱形与直线相连，菱形内注明实体之间的联系情况。
基数：菱形两侧注明基数关系。

文章插图
UML画法
我们可以用UML类图的画法来构建实体关系模型，有些朋友可能会对类图和ER图的关系有疑问。ER图是表示实体关系模型的图形，ER图的画法有很多种，而UML类图的符号标准则是其中一种。
实体：实体用矩形表示。
属性：产品经理使用UML画法去绘制ER图的时候，其实可以先不标出属性，因为我们在实体关系建模阶段更关注的是有哪些实体，这些实体之间的关系是什么？至于属性，我们可以在具体的产品设计中去完善。
联系：实体之间通过直线相连，直线两端标明基数限制关系。关于基数的具体表达方式，我在上面已经做了介绍，就不赘述了。

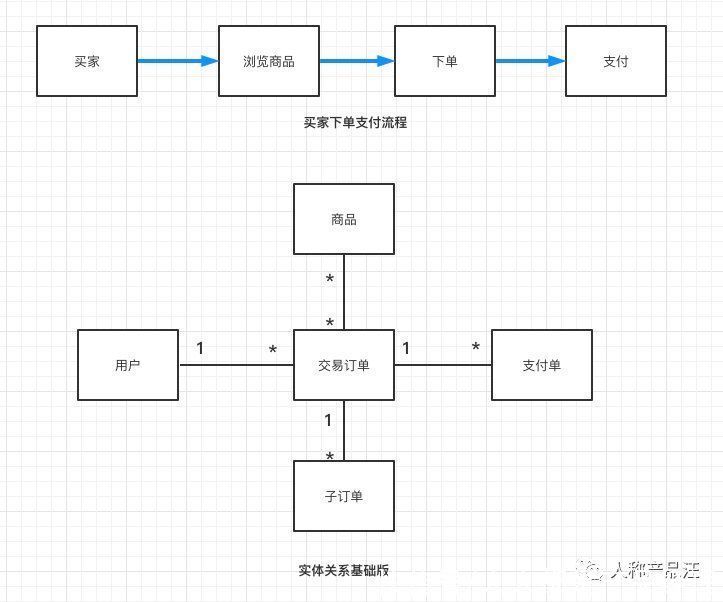

延续上面举过的电商平台买家下单简易流程的例子，分别画出简易版的实体关系图以及进阶版（对基数关系做了更加充分的说明）。

文章插图
实体关系基础版，可以帮助我们快速进行实体关系建模。

文章插图
实体关系进阶版，更加严谨的说明了基数的限制关系。
五、写在最后笔者认为ER建模最产品经理最大的意义还是在于帮助我们抽象、归纳业务本质，可以在一定程度上提升产品设计的效率与科学性。
本文只是从产品经理的角度出发，简单分享了实体关系建模的基础知识，实际上ER建模是一门很复杂的学问，需要长期的沉淀与实践。
