真品|浅谈如何区分钧汝与官汝( 二 ) 器物|釉色|汝窑|汝瓷

2、发展时期：北宋中期。仍以白瓷为主，但青瓷数量明显增多，施釉均匀，釉层变厚，装饰上新出现了莲花、牡丹、竖条纹和凸线纹。
3、鼎盛时期：北宋晚期。青瓷不仅数量上超过了白瓷，而且器类多样，花样繁缛，釉色以豆青和豆绿为主，还出现了少量天青釉瓷器，装饰上增加了印花龙纹、刻划牡丹和海水游鱼等，并在同一件器物上划花和印花并用，即器表划花、器内印花。除印花外，素面器物一般不使用模制，多采用手拉坯工艺制成。
4、衰落时期：金、元时期。青瓷釉色变深，釉面缺乏光泽，釉层内杂有褐色小斑点，器型增大，壁面加厚，器体显得粗笨。
(二)官汝瓷(约宋哲宗元佑元年1086年——宋徽宗崇宁五年1106年间共20年)
1、第一阶段：创烧阶段。既烧制满釉支烧的天青釉瓷器，支钉粗壮，又烧制豆青和豆绿釉刻、印花瓷器。
2、第二阶段：成熟阶段。天青釉瓷器占全部瓷器的99%以上，传世的汝瓷形制应有尽有，并出现了一些新的器类。其中不少器类，无论素面还是有纹饰，大多采用模制，如洗、盘、钵、盆、碟、炉和部分碗、盏、套盒等，器物外壁有纹饰的用外模，内外壁无纹饰的皆用内模器物造型工整，器壁厚薄均匀，支钉小而尖，工艺非常精细。大型器物或不便使用模具的器物如各类瓶、樽、器盖等，则以手拉坯工艺为主。此时，出现了大量的支圈垫烧器物。

文章插图

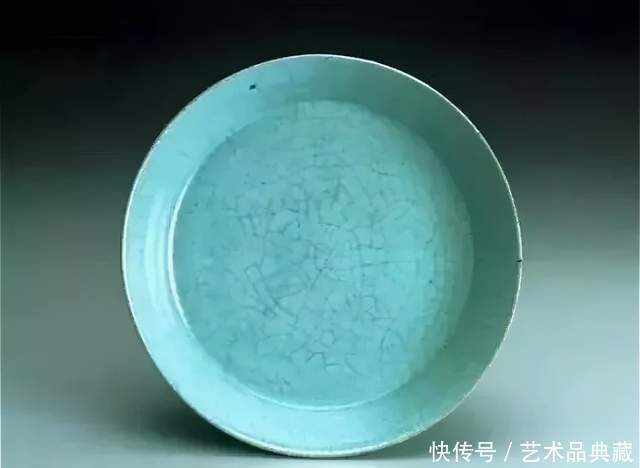

官汝窑瓷器
二、官汝瓷的特征及鉴定
1、胎体特征
胎骨薄，胎色呈浅灰、灰白，俗称“香灰胎”，褐灰和深灰色的极少，而出土残片其断面色调多接近土黄和灰中泛白，这是与泥土长期接触土蚀造成的，非汝瓷本色。烧成温度越低胎色越淡，烧成温度越高胎色就越重。与同时期的民汝相比，官汝瓷胎烧结程度差，呈未完全烧结状态，质地疏松，断面涩且没有光泽，吸水率相当高，大小不一的孔洞特别多，这是鉴定官汝瓷片的重要条件之一。
2、釉色特征
施釉较薄，釉色莹润，有的呈半透明，有的呈乳浊状，以天青色(即“雨过天青”之类的淡蓝色)为主，釉色变化大，包括了粉青(即青中闪绿，釉层透亮，有浓淡之分)、月白、卵青(即与青色鸭蛋壳相似，有失透感)等，还有青绿釉色，釉色变化小，在传世品中绝少。实际上可归纳为天青和青绿两种釉色，其中粉青、月白和透明度较好的卵青都带有不同程度的淡灰色。从显微结构可以看出，乳浊状釉中有大量钙长石及少量残留石英形成的细小晶体团存在。
3、造型特征
据不完全统计，官汝瓷器类有碗、盘、碟、盏、盏托、器盖、钵、洗、盆、套盒、瓶、炉、壶等20余种，约40多种造型，较传世品器类明显增多。但也有窑址没有发现的器类，如樽等。其器型多为宋代常见的瓷器风格，具有鲜明的时代特征，只是在制作方法上以模制为主，器物形制更加规范、工整。

文章插图
4、纹饰特征
有刻划、模印和雕塑等手法，图案以莲瓣、龙纹为主，还有鱼纹、鸟形、乳钉和弦纹等多种。
5、工艺特征
不少器物内外满釉，外裹足支烧，支钉细小如芝麻，排列多紧靠圈足足墙，支钉断面呈白色，支钉数多为3、5个，极少有4、6个的，如壶类方形器、椭圆形水仙盆等。完全支烧的器物有各类洗(外裹足、深腹平底)、盘(外裹足、假圈足、三足、平底)、碟、钵、盆(外裹足、假圈足、四足、平底)、樽等。碗类器物，垫烧占绝大多数，除外裹足碗皆支烧外，直圈足花式口碗也有满釉支烧，个别的敞口小矮圈足碗支烧置于圈足跟上。瓶的种类繁多，多为垫饼垫烧，足端露胎无釉，满釉支烧的仅见盘口折肩瓶和个别矮圈足小型瓶类器物上。盏托、盏、套盒比较特殊，以垫烧为主，少数满釉者，支钉横置在圈足底面上，个别较矮套盒支烧在盒内底面上。
