主机|RTX 3090卡皇打造NVIDIA STUDIO强力主机实战体验( 四 )
文章插图

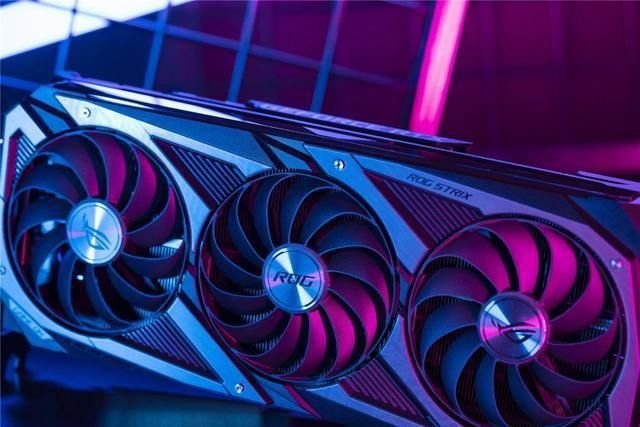

3轴流风扇+中央风扇反转设计在噪音和散热性能之间获得了完美的平衡
散热风扇方面，ROG STRIX-RTX3090-O24G-GAMING显卡还搭载了新一代的轴流风扇，扇叶的外围采用环形密封设计，能够有效提高风压，即使在低转速下也能保证散热效果，实现低噪音与高性能散热兼得
特别值得一提的是，ROG STRIX-RTX3090-O24G-GAMING的3个风扇中，中央风扇相对两侧风扇是反方向旋转的，如此一来就不会形成气流互扰，提升散热效率。当然，ROG STRIX-RTX3090-O24G-GAMING也支持风扇停转的技术，可以在GPU核心温度较低时完全停转，彻底消除风扇带来的噪音。
文章插图
厚实而精美的金属背板不但美观，也大大增强了显卡的耐用度和散热性能

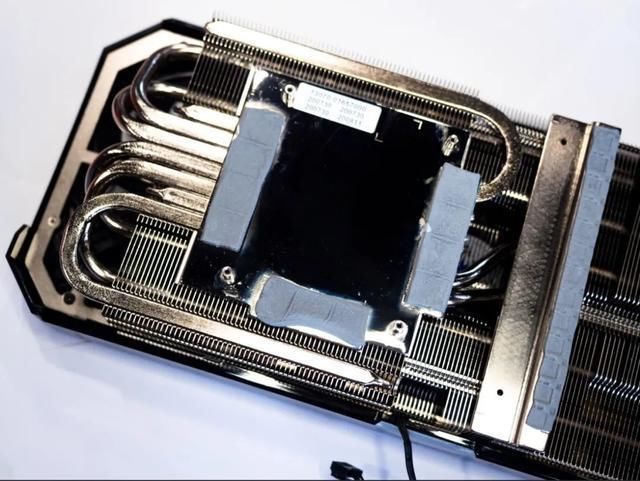

ROG STRIX-RTX3090-O24G-GAMING显卡还配备了金属PCB背板，除了能妥善保护背部元件之外，还能有效防止 PCB 弯曲。此外，ROG STRIX-RTX3090-O24G-GAMING的散热器长度也超过了PCB，同时在PCB背板上设计了通风口，热空气经过通风口迅速排出，减少GPU周围循环的热气，散热性能进一步得到加强。
由于NVIDIA 新一代Ampere架构的GPU在运行时有着更高的功率运行范围，所以不仅对电源的功率提出了更高的需求，同时也需要电源能够快速调节以应付负荷的快速变化，所以该显卡搭载了一个板载电路来监控电源的电压变化，并通过LED灯来告诉玩家电源是否无法满足GPU当前的需求，有效帮助玩家排除故障。
文章插图

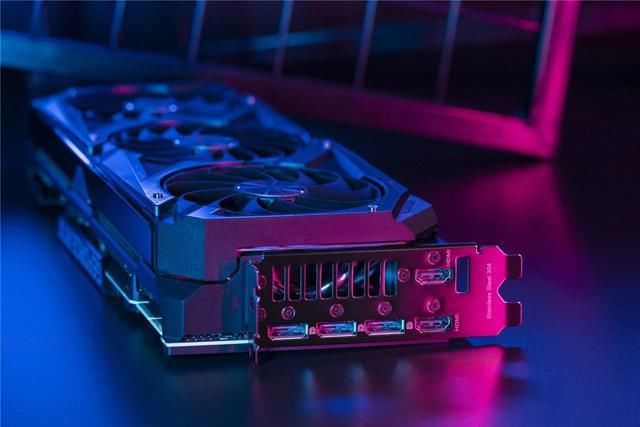

显卡提供2×HDMI 2.1+3×DP 1.4的接口，足以满足用户各种多屏显示需求
文章插图

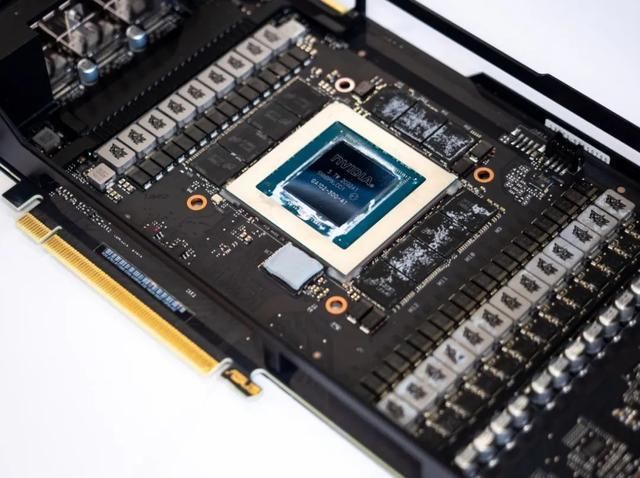

22组供电设计足以满足RTX 3090性能释放的需求
从拆解图可以看到，ROG STRIX-RTX3090-O24G-GAMING采用了GA102-300- A1核心，并配备了多达22组供电，其中GPU供电16组，显存供电6组，比公版规格更高。供电采用SAPII超合金供电设计，拥有更快的响应时间，可在更短的时间内提供数百瓦的功率以及更高的耐用度。
文章插图

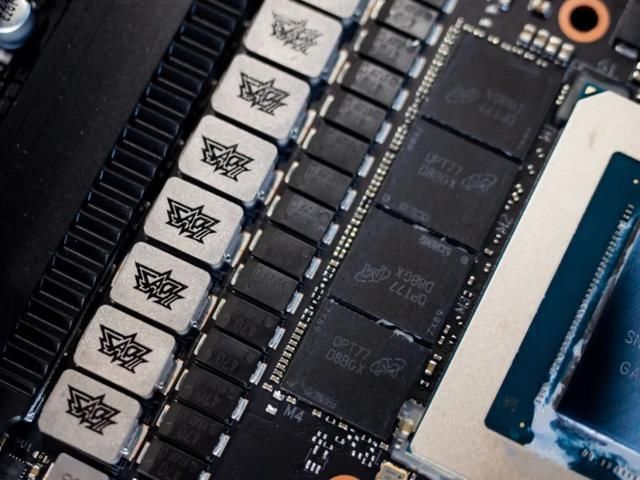

华硕SAPII超合金电感拥有更高的耐用度
文章插图

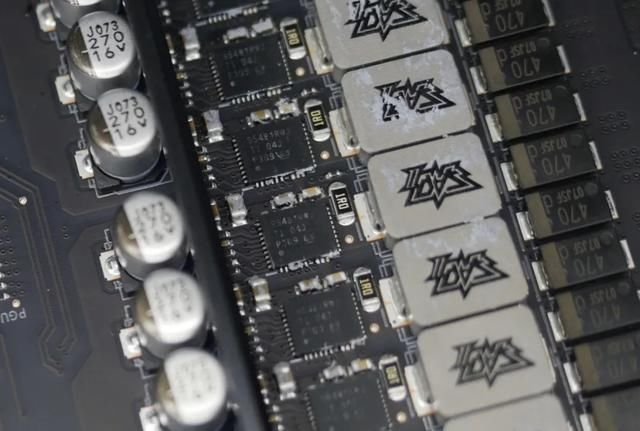

采用CSD95481RWJ NexFET Mosfet，每组可负载60A电流
供电部分采用了来自TI德州仪器的CSD95481RWJ NexFET Mosfet，拥有更快的响应时间和更低的内阻，每颗可负载60A的电流，配合22组供电设计，完全能够满足RTX 3090这样的旗舰GPU对高供电的需求，同时也能保证显卡超频后的稳定性。
