信道|WLAN科普，定义、基本架构、射频、信道和标准协议( 九 ) 定义|ap|fat|wlan|架构|信道

（Short Guard Interval）：使用802.11a/b/g发送数据时，必须要保证在数据之间存在800 ns的时间间隔以避免数据帧间的干扰，这个间隔被称为Guard Interval (GI)。802.11n缺省仍然使用800ns的GI，但在空间环境较好时，可以将该间隔配置为400ns，此项改进可以将吞吐提高近10%（约72.2Mbps）。用户在射频模板视图下可以执行命令80211n guard-interval-modeshort配置802.11n的short GI功能：
更短的GI
system-view
[AC6605]wlan
[AC6605-wlan-view]radio-profile name 80211n
[AC6605-wlan-radio-prof-80211n]80211n guard-interval-mode short
而802.11ac可以执行命令80211ac guard-interval-mode short配置802.11ac的short GI功能，如：
system-view
[AC6605]wlan
[AC6605-wlan-view]radio-profile name 80211ac
[AC6605-wlan-radio-prof-80211ac]80211ac guard-interval-mode short

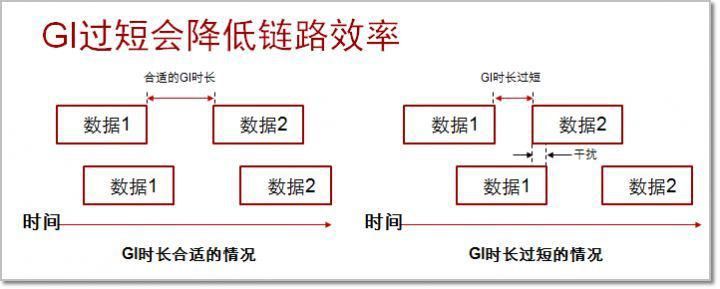

这里需要注意，并不是所有的环境都适合配置short GI。在复杂的空间环境里，射频遇到障碍物可能会产生反射等现象，会造成AP和STA之间的多路径传输（多径效应）。在多径环境中，前一个数据块还没有发送完成，后一个数据块可能通过不同的路径先到达了，合理的GI长度能够避免相互干扰。如果GI时长不合理，会降低链路的使用效率。

文章插图
所以，在复杂的环境中建议关闭short GI功能（对应命令80211n guard-interval-modenormal，802.11ac为80211ac guard-interval-modenormal）。
更宽的信道：我们在讲射频的时候已经提及，802.11n支持将相邻两个20**z的信道绑定成40**z的信道，信道更宽传输能力就更大，可以带来2倍以上的提升。在射频视图下执行命令channel命令可以配置40**z信道，并指定一个主信道：
system-view
[AC6605]wlan
[AC6605-wlan-view]ap 0 radio 0
[AC6605-wlan-radio-0/0]channel 40**z-plus 1//表示配置40**z宽的信道，主信道是1.
在802.11ac信道带宽可以支持80**z，如：
system-view
[AC6605]wlan
[AC6605-wlan-view]ap 0 radio 1
[AC6605-wlan-radio-0/1]channel 80**z 149
更多的空间流：802.11a/b/g技术的无线接入点和客户端是通过单个天线单个空间流以单入单出SISO（Single Input Single Output）的方式来实现数据传送的。在802.11n支持最大4个空间流的多入多出MIMO（Multiple Input and Multiple Output）方式传输数据（802.11ac最大支持8*8的MIMO）。华为多天线AP都支持MIMO，如AP5130、AP7110、AP5030支持3*3 MIMO，AP3010、AP6510、AP6610支持2*2 MIMO。

文章插图
层的报文聚合：在802.11的MAC层协议中，有很多固定的开销，尤其在两个帧之间的确认信息。在最高数据率的传输下，这些多余的开销甚至比需要传输的整个数据帧还要长。例如：802.11g理论传输速率为54Mbps，实际上却只有22Mbps，将近有一半多的速率浪费了。802.11n的MAC协议数据单元MPDU（MAC Protocol Data Unit）帧汇聚功能，可以将多个MPDU聚合为一个物理层报文，只需要进行一次信道竞争或退避，就可完成N个MPDU的同时发送，从而减少了发送N-1个MPDU报文所带来的信道资源消耗。执行命令80211n a-mpdu enable可以使能802.11n的MPDU帧汇聚功能，然后执行80211n a-mpdumax-length-exponent命令可以配置汇聚帧的最大长度，802.11n的汇聚帧最大长度为65535字节。如：
