超满载功能
1功能说明
超载：
蜂鸣器报警
电梯不能关门，按关门按钮无效
轿内显示超载，或者“OL”，“OVERLOAD”
外召显示满载，或者“FL”
满载：
外召显示满载，或者“FL”
内召呼梯正常运行
外召指令能登记，但是不响应电梯超满载开关一般有两种类型：模拟量、开关量。
在此分别对这两种类型开关的参数设置进行说明。
2接线

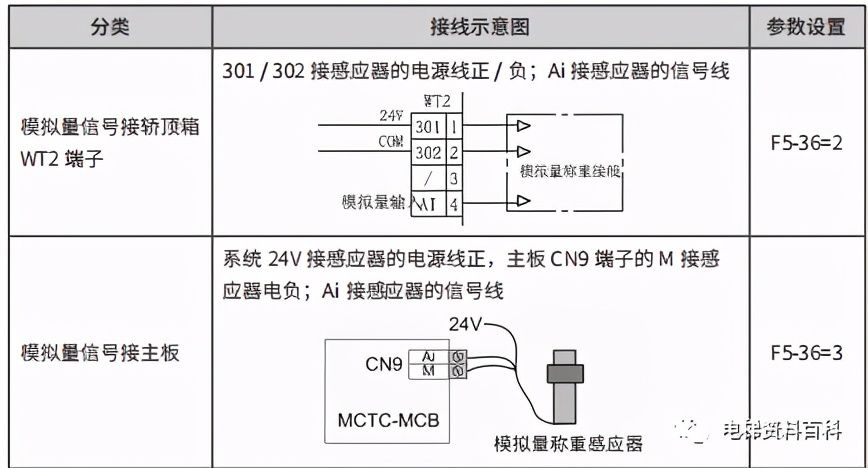

模拟量超满载开关安装接线及参数设置说明

文章插图
使用模拟量的超满载称重开关，必须进行称重自学习，否则称重开关无效。

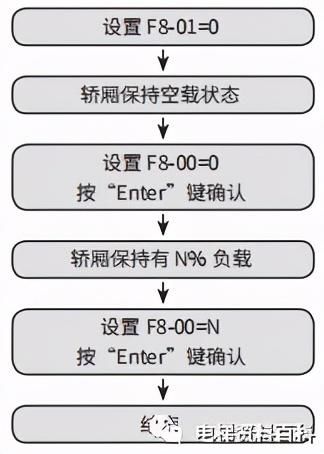

参照下面的流程图进行轿厢的超满载自学习。

文章插图
学习成功以后，空载、满载对应的学习值可以在 F8-06/07 中保存记录。
同时可以通过 F8-05适时监控轿厢的当前载重情况。当前载重大于额定载重的 100% 时，电梯报超载。
注意:
F8-05/06/07 记录的只是不同轿厢负载状态下时对应的二进制数据，并非轿厢负载的实际重量或与轿厢额定载重的比值。

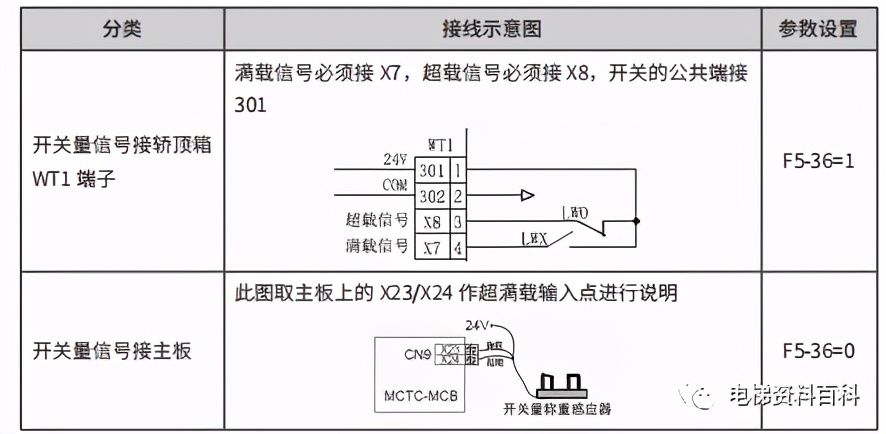

开关量超满载开关接线及参数设置

文章插图
3相关参数

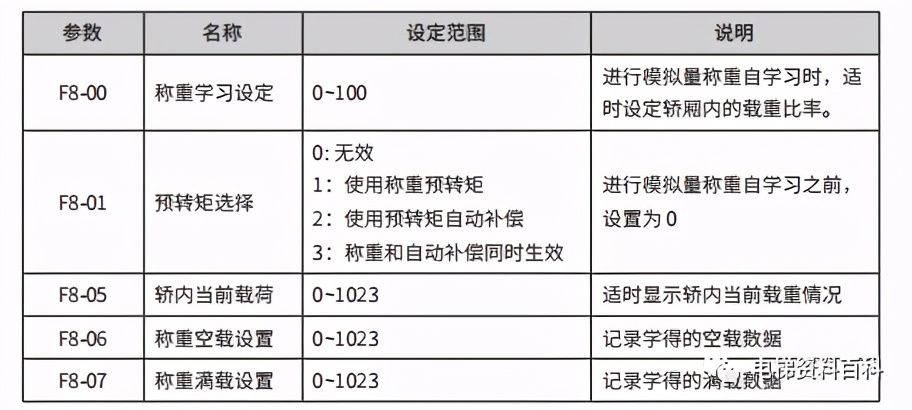

【 调试|默纳克超满载功能调试】模拟量称重开关超满载自学习涉及到的参数说明

文章插图

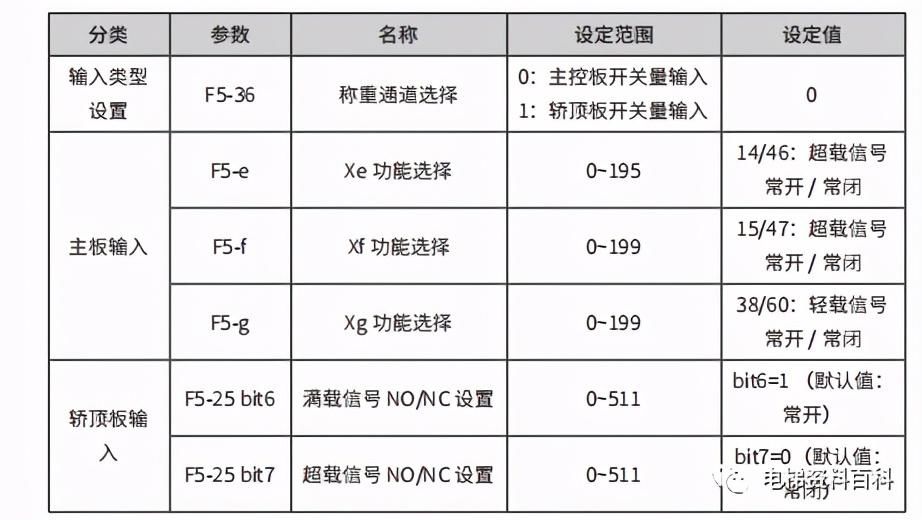

开关量超满载开关参数设置

文章插图
超满载信号状态监控

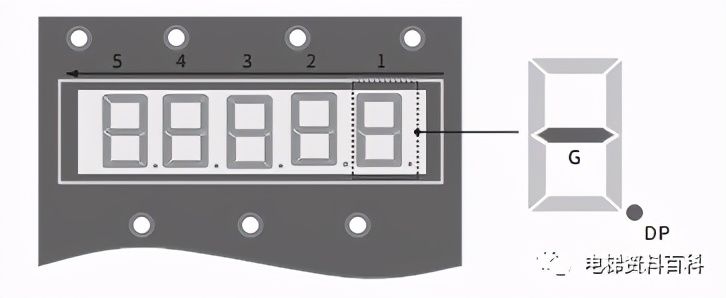

可以通过服务器F5-35 或者主板FB监控系统超满载信号是否有效：G 显示满载信号状态；DP 显示超载信号状态。
超满载信号监控图如下（F5-35）

文章插图
