二、联想90W双USB-C氮化镓充电器拆解
文章插图

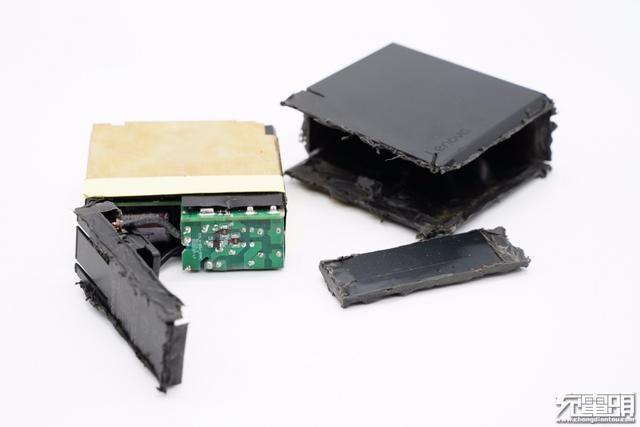

将侧面机身壳切割开取出PCB板 。
文章插图

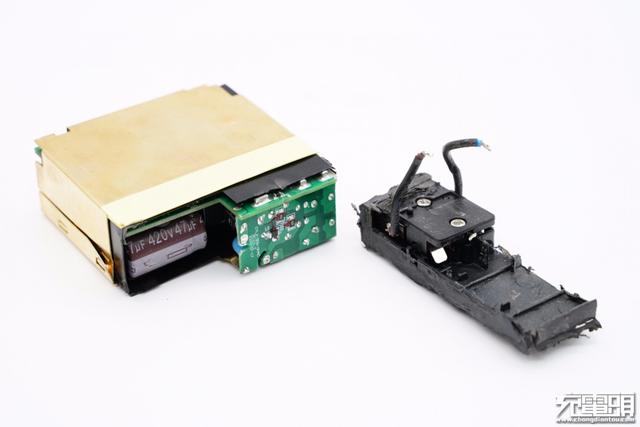

插脚使用螺丝和塑料板封装固定 ， 通过导线和输入端小板连接通电 。
文章插图
充电器外围黄铜散热片 ， 连输出端也是如此 ， 散热片和电路板焊接固定 。
文章插图

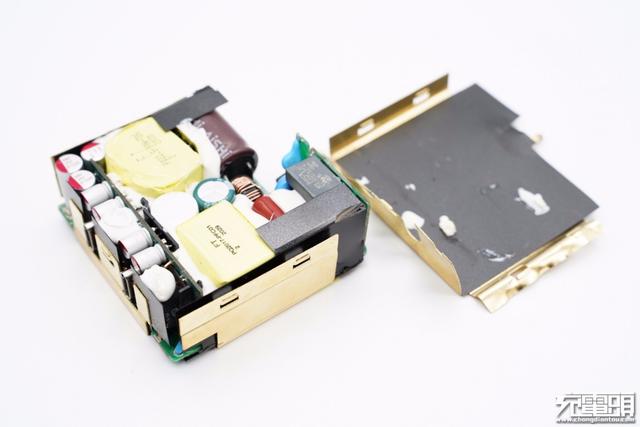

散热片和元器件之间设有黑色绝缘板进行隔离 。
文章插图
PCB板正面一览 ， 输入输出端均设有小板 ， 元器件打胶固定 ， APFC升压电感以及变压器设在两侧 ， 整体布局整齐紧凑 。
文章插图

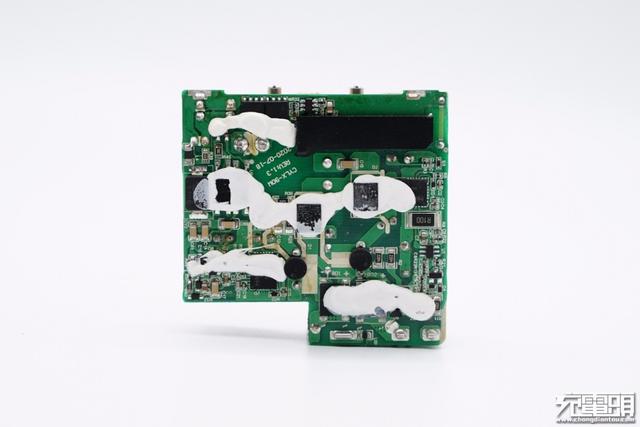

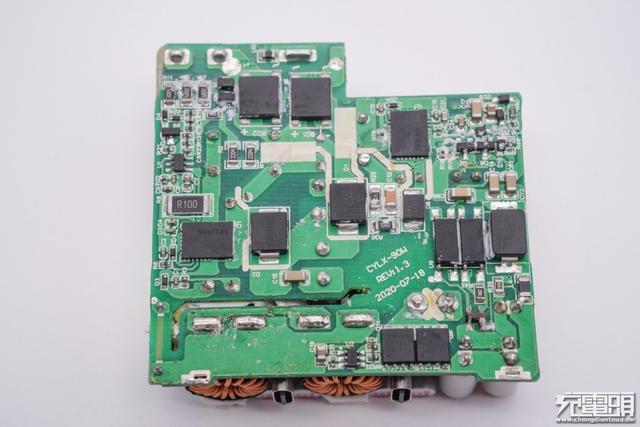

PCB板背面一览 ， 芯片也都打胶处理 ， 帮助导热 。
文章插图
PCB板初次级之间设有镂空槽 ， 用来穿过隔离板 。
通过对电路板正背面电路分析发现 ， 联想这款充电器采用了APFC升压供电 ， 定压输出 ， 同步整流 ， 两路独立降压输出的设计架构 ， 并且两个接口都采用相同的二次降压方案 ， 由一颗MCU进行功率智能分配 。 下面我们从输入端开始了解各元器件的信息 。
文章插图
PCB板前端一览 ， 左侧设有输入端小板 。
文章插图

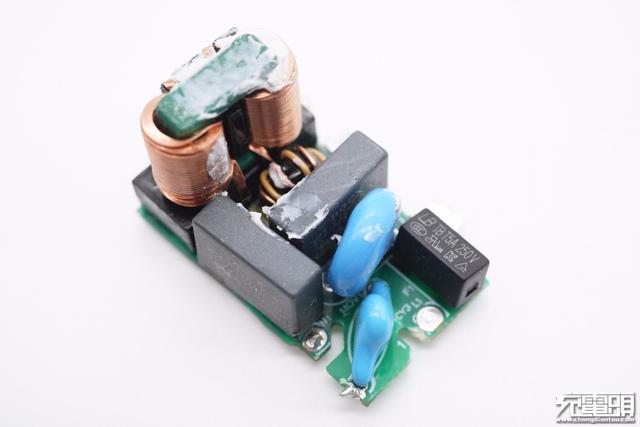

将小板拆下 ， 正面设有保险丝、两颗压敏电阻、两颗X电容以及两级共模电感 。
文章插图

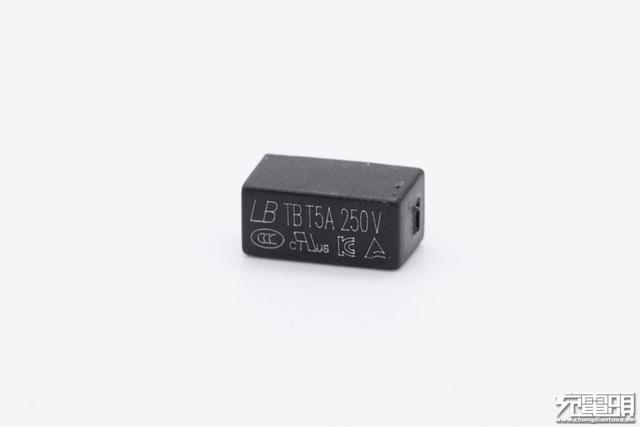

输入采用蓝宝超小体积方形保险丝 ， 规格为5A 250V 。
文章插图

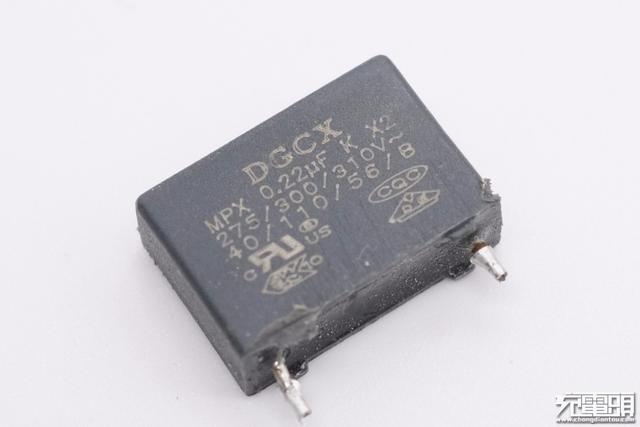

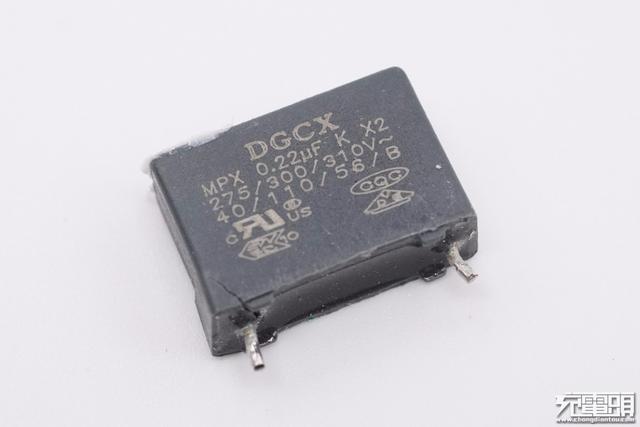

安规X电容特写 ， 容量0.22μF ， 来自DGCX东莞市成希电子有限公司 。
文章插图
另一颗X电容特写 ， 同样由成希电子提供 。
文章插图

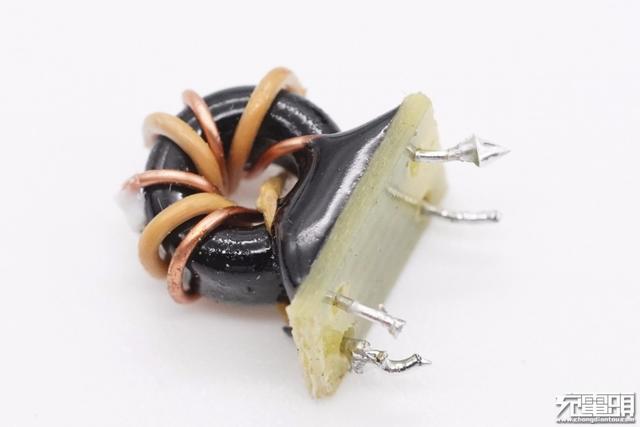

共模电感双线绕制 ， 用于滤除EMI干扰 。
文章插图

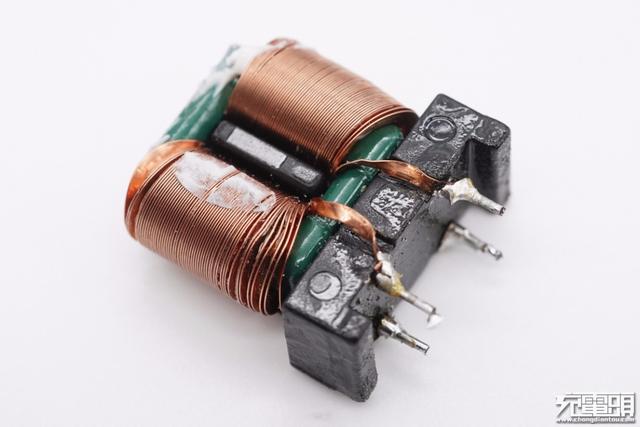

另一颗特写 ， 扁平铜带绕制 ， 绿色磁芯 。
文章插图

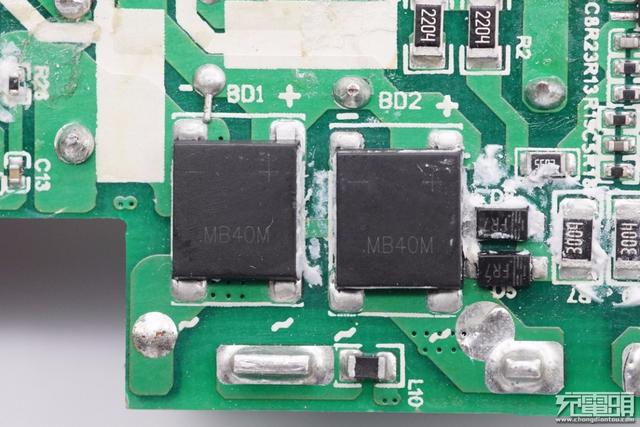

输入端MB40M整流桥特写 ， 设置两颗用于均摊发热 。
文章插图

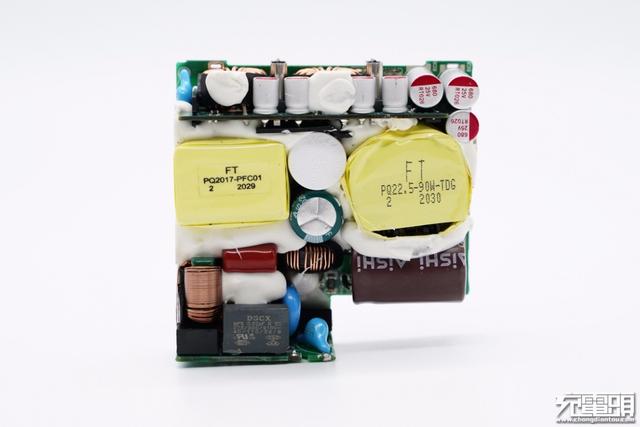

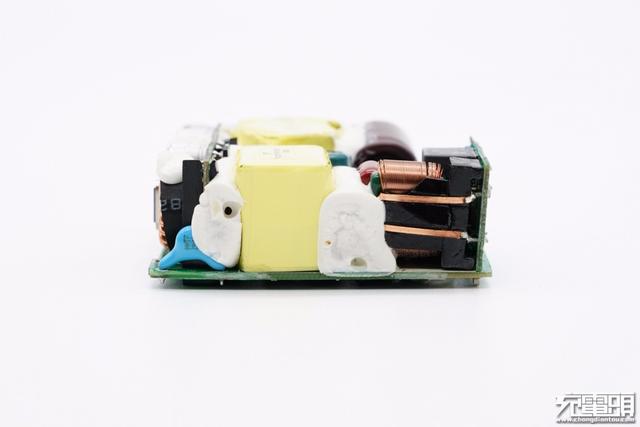

主板侧面一览 。
文章插图
主板左侧区域设有红色薄膜电容、PFC升压电感、高压滤波电解电容以及滤波电感 ， 其中一颗电解电容上套有白色绝缘管 。
文章插图

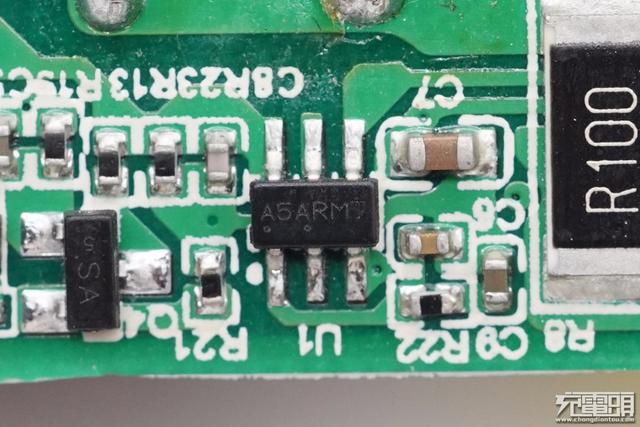

背面对应区域设有充电器APFC升压电路 。
文章插图
安森美 NCP1622 ， PFC升压控制器 ， 用于驱动PFC升压管 ， 进行输入升压 。
文章插图

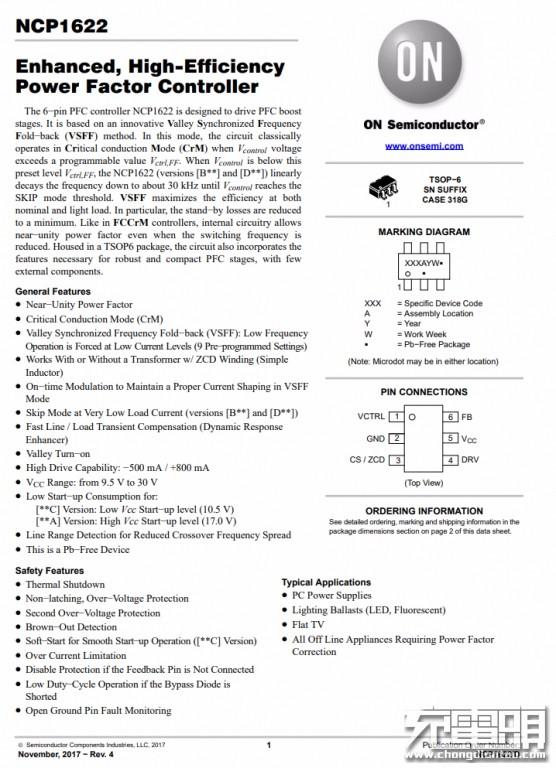

安森美 NCP1622 详细资料 。
文章插图

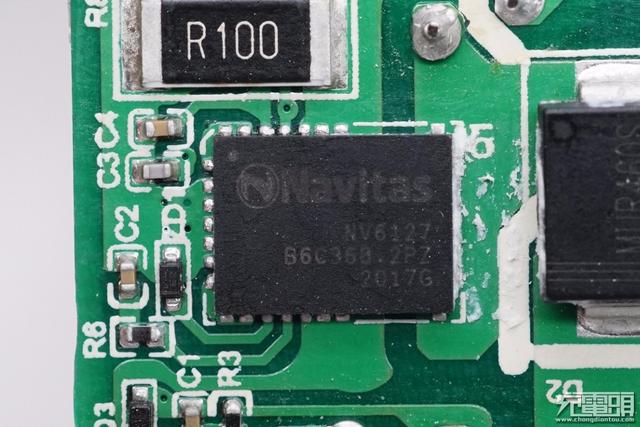

PFC开关管采用氮化镓功率芯片 ， 纳微NV6127 ， 相比NV6117散热升级 ， 更大的散热焊盘 ， 125mΩ导阻 ， 内置驱动器支持10-30V供电 。 最高支持2MHz开关频率 。
文章插图

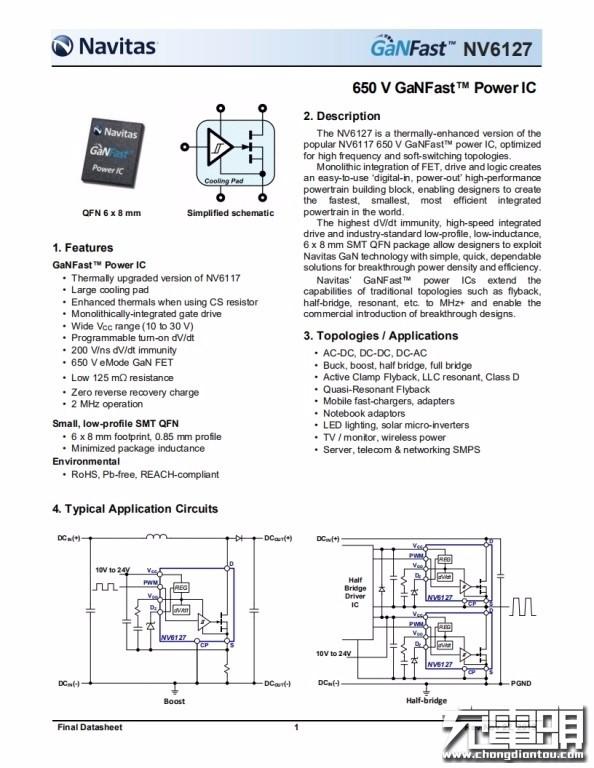

纳微 NV6127资料信息 。
文章插图
MUR460S超快恢复二极管 ， 用于APFC升压整流 。
文章插图

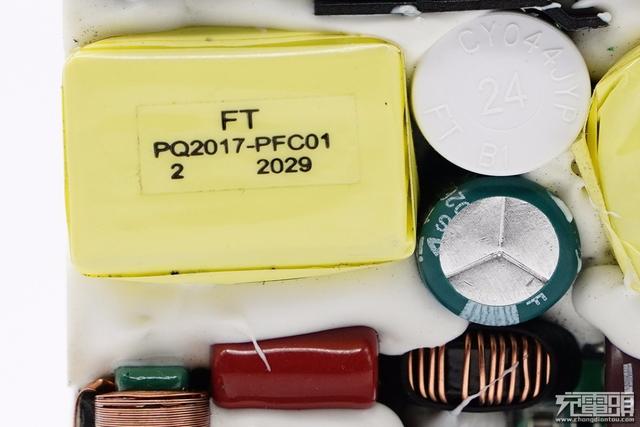

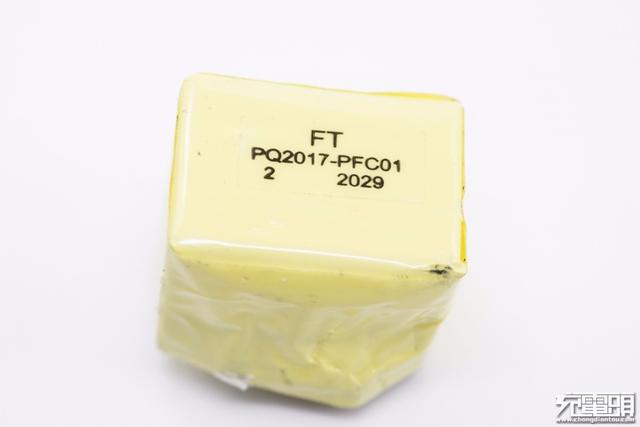

PFC升压电感特写 ， 顶部贴有信息标签 。
文章插图

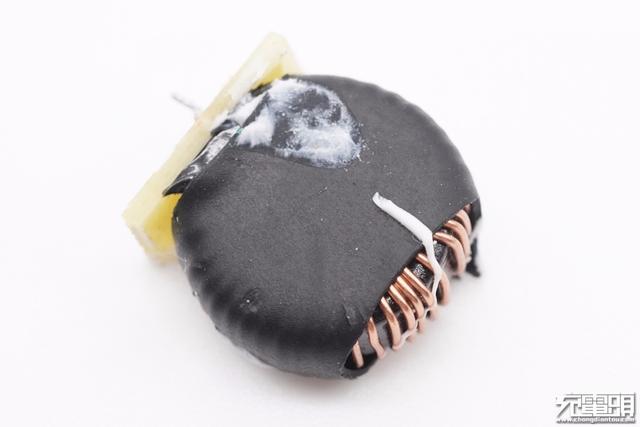

滤波电感特写 ， 外套热缩管保护 。
