联想90W双C口氮化镓快充拆解，双口45W快充，内部设计爱了文章插图

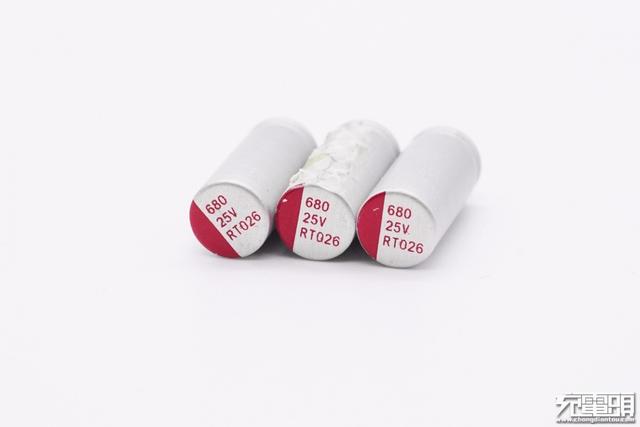

三颗同步整流输出滤波固态电容，规格都是25V 680μF 。
文章插图

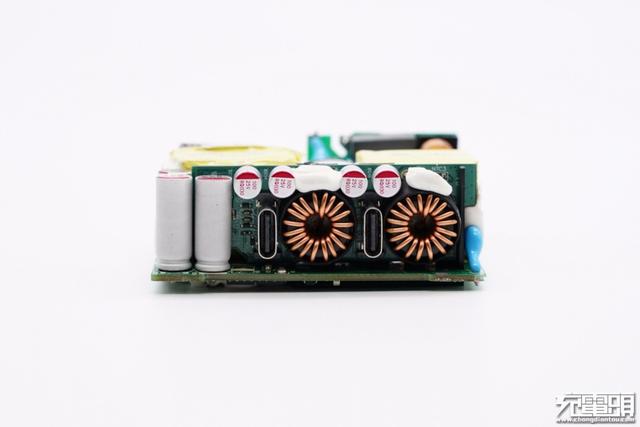

输出端设有二次降压小板， USB-C母座垂直焊接在小板上，从电容和电感数量以及分布位置来看，采用的是两路独立降压电路。
联想90W双C口氮化镓快充拆解，双口45W快充，内部设计爱了文章插图

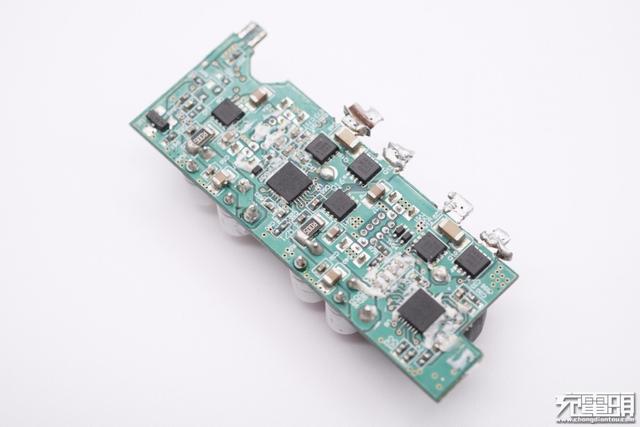

二次降压板背面一览，两路电路采用一样的二次降压方案。
文章插图

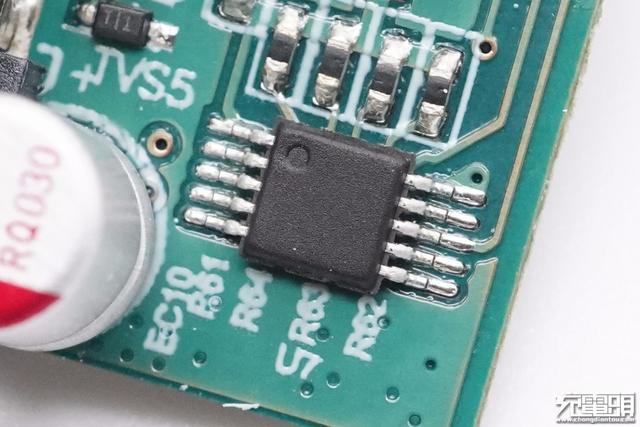

无丝印MCU ，用于双口输出功率智能分配。
文章插图

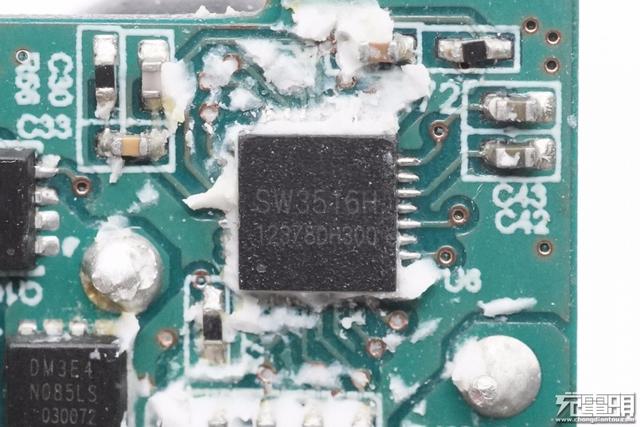

USB-C降压电路主控芯片采用的是智融SW3516H ，用于降压控制和协议识别。
智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W ， CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
联想90W双C口氮化镓快充拆解，双口45W快充，内部设计爱了文章插图
充电头网通过拆解发现， SW3516H还被努比亚65W 2C1A氮化镓充电器、洛克65W氮化镓快充充电器、RAVPOWER 65W 1A1C氮化镓快充充电器、毕亚兹65W 2C1A氮化镓充电器等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
联想90W双C口氮化镓快充拆解，双口45W快充，内部设计爱了文章插图
另一颗SW3516H特写。
文章插图

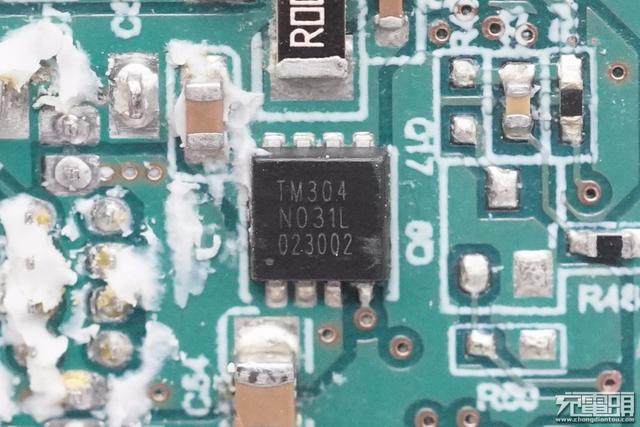

两路电路还各配有三颗MOS管，其中两颗丝印N085LS ，用于输出同步整流降压；另一颗丝印N031L ，作为USB-C口输出VBUS开关。
文章插图
另一颗输出VBUS开关管特写。
联想90W双C口氮化镓快充拆解，双口45W快充，内部设计爱了文章插图

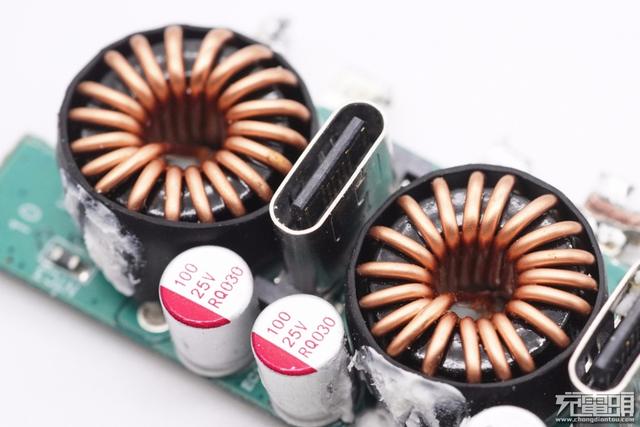

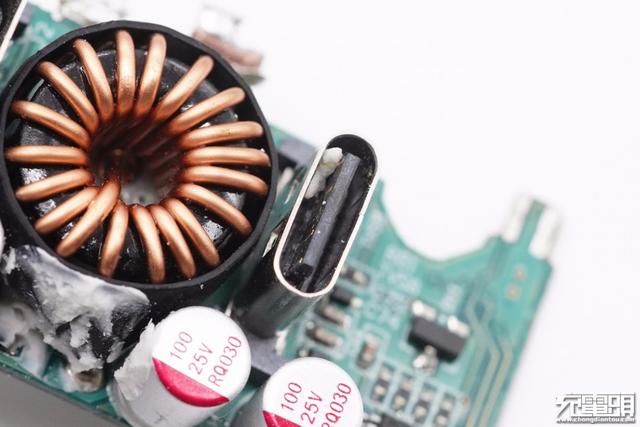

降压电感特写，两颗均外套热缩管绝缘。
文章插图

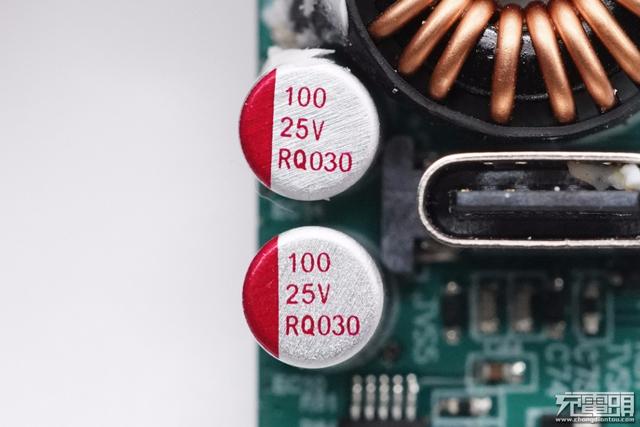

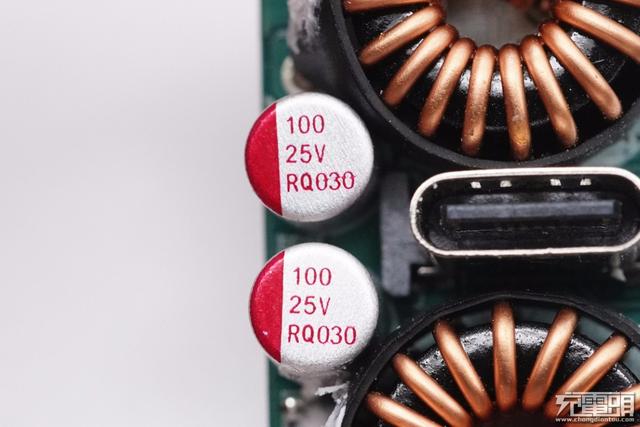

降压输出滤波固态电容，规格为25V 100μF 。
文章插图
另一组特写，规格同样是25V 100μF 。
文章插图

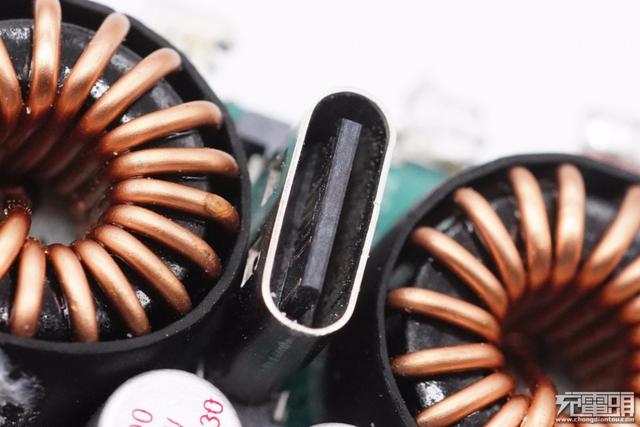

USB-C母座特写。
联想90W双C口氮化镓快充拆解，双口45W快充，内部设计爱了文章插图
另一个USB母座特写。
文章插图
全部拆解完毕，来张全家福。
充电头网拆解总结
联想拯救者电竞手机Pro配备两个USB-C接口，搭配这款90W超级闪充充电器进行双口同时充电， 30分钟即可充满5000mAh的电池，不仅设计理念超前，实际效果也很好。充电器两个USB-C口支持QC、PD和PPS快充协议，性能完全一致，使用灵活方便，除拯救者手机外，也能拿来给笔记本充电，两台设备同时快充，外带一个就够用了。
充电器配备可折叠插脚，方便用户进行携带，机身造型方正边角分明，整体风格科技感十足。充电头网通过拆解发现， PCB模块整个使用黄铜散热片包裹，电路板上元器件焊接紧凑有序，电路清晰明了，输入输出端设有小板，充分利用内部空间减小体积。
【联想90W双C口氮化镓快充拆解，双口45W快充，内部设计爱了】充电器采用APFC升压、开关电源和两路独立DC-DC架构组成。其中APFC升压电路采用安森美NCP1622搭配纳微NV6127氮化镓功率芯片；开关电源由安森美NCP1342搭配纳微NV6125 ，以及芯源MP6908A搭配万代MOS组成，同步整流定压输出；两路DC-DC均采用智融SW3516H进行二次降压和协议识别，支持协议广泛，电压档位齐全，输出均采用固态电容滤波，纹波低寿命长。
