1. CSI的基本概念 CSI(Channel State Information)是UE用于将下行信道质量反馈给gNB的信道状态信息，以便gNB对下行数据的传输选择一个合适的MCS ，减少下行数据传输的BLER ，其由CQI(Channel Quality Indicator, 信道质量指示符)、PMI(Precoding Matrix Indicator, 预编码矩阵指示符)、CRI(CSI-RS Resource Indicator, CSI参考信号资源指示符)、SSBRI(SS/PBCH Block Resource Indicator, SSB资源指示符)、LI(Layer Indicator, 层指示符)、RI(Rank Indicator, 秩指示符)、L1-RSRP(Layer 1 Reference Signal Received Power, 层1参考信号接收功率)组成，其传输时所需要的时频域资源由gNB控制。
2. CSI上报配置信息CSI可通过PUCCH或PUSCH进行上报，其上报类型分为：周期性上报(PUCCH上报)、非周期性上报(PUSCH上报)、PUCCH上半静态上报、PUSCH上半静态上报(由DCI激活) ，由IE CSI-ReportConfig中参数reportConfig所指示。
每个CSI上报 IE CSI-ReportConfig与用于信道测量的IE CSI-ResourceConfig中所关联的BWP ID所关联，并且每个IE CSI-ReportConfig包含如下参数：码本子集限制，时域行为， CQI和PMI的频率粒度，测量限制配置以及UE要上报的CSI相关quantities的码本配置，如：LI、L1-RSRP、CRI、SSBRI等。
CSI上报的IE CSI-ReportConfig配置如下图1所示，其中配置中所描述的参数详情见下文。
点点滴滴学5G——一文掌握NR CSI上报机制的原理文章插图
图1
csi-ReportConfig: 这个IE是用于配置如何report的。重点包含以下两个关键信息， 1).resourcesForChannelMeasurement\csi-IM-ResourcesForInterference\nzp-CSI-RS-ResourcesForInterference,这三个参数表示用于Channel Measurement和Interference Measurement的Csi-ResourceConfigId ，用得到的Id和csi-ResourceConfig进行关联，即可获取到用于测量的CSI-RS资源2). reportConfigType：这个IE用于配置CSI report的类型是周期的，非周期的，半持续OnPUCCH还是半持续OnPUSCH的。对于非周期和半持续OnPUSCH还会配置TriggerState和reportTriggerSize ，用来配合DCI中的CSI request来使用。
3.CSI上报机制与触发流程如果UE需要上报CQI、PMI、LI、RI等相关CSI参数，其在计算相关CSI参数时，有如下依赖关系：
1) RI将根据上报的CRI进行计算；
2) PMI将根据上报的RI和CRI进行计算；
3) CQI将根据上报的PMI、RI及CRI进行计算；
4) LI将根据上报的CQI、PMI、RI及CRI进行计算。

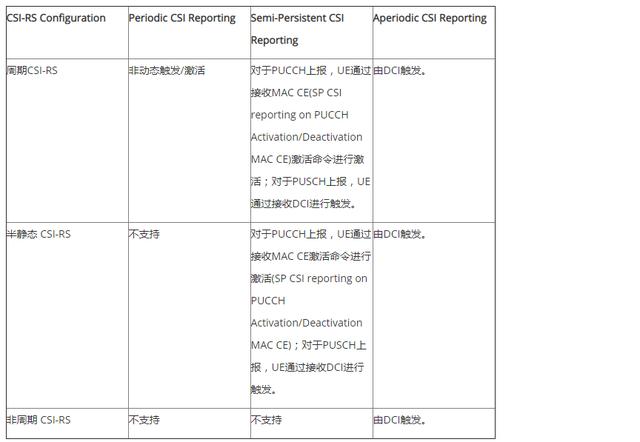

由于UE可通过测量接收到的下行CSI-RS来获取CSI信息，并上报给gNB ，同时CSI-RS资源也可以是周期的，半静态的或非周期的，则CSI上报配置与CSI-RS资源配置有着关联关系，其中图2显示了CSI上报配置和CSI-RS资源配置的支持组合以及如何针对每个CSI-RS资源配置触发CSI报告。
点点滴滴学5G——一文掌握NR CSI上报机制的原理文章插图
图2
3.1 周期性上报方式RRC配置好周期性的CSI-RS Resource和Report参数后，就会立即生效，无需MAC-CE/DCI去激活或者触发CSI-RS的发送和CSI的上报， CSI上报的周期和slotOffset按照参数reportSlotConfig配置的执行（如图3所示）。
点点滴滴学5G——一文掌握NR CSI上报机制的原理文章插图
图3
3.2 非周期性上报方式这里介绍一个最复杂的场景，即非周期CSI-RS发送+非周期CSI上报。可以说对于此场景，非周期的CSI-RS发送和非周期CSI的上报均由DCI来触发。
1）根据DCI 0_1中的CSI request field的codepoint去关联对应的TriggerState 。
2）关联到state后，可以得到两个重要的参数，第一个是CSI-ReportConfig ，然后就可以找到对应的reportSlotOffsetList ，因为是一个List ，需要DCI中的time domain resource assignment field的codepoint值去确定List中唯一的一个Offset值，拿到了这个Offset值，就知道距离DCI后第几个slot发送CSI report 。
3）关联到state后，得到的第二个参数是resourceSet ，注意这个resourceSet并不能直接去对应CSI-measConfig中的resourceSet ID 。在第二步中，通过CSI-ReportConfigId ，还可以得到关联的CSI-ResourceConfigId ，而CSI-ResourceConfigId关联的是一个resourceSetList ，又是List ，这时候需要resourceSet的值去确定List中唯一的resource Set 。
文章插图
【点点滴滴学5G——一文掌握NR CSI上报机制的原理】图4
