YOLOv4团队开源最新力作！1774fps、COCO最高精度，分别适合高低端GPU的YOLO( 二 ) 本文是YOLOv4的原班人马（包含

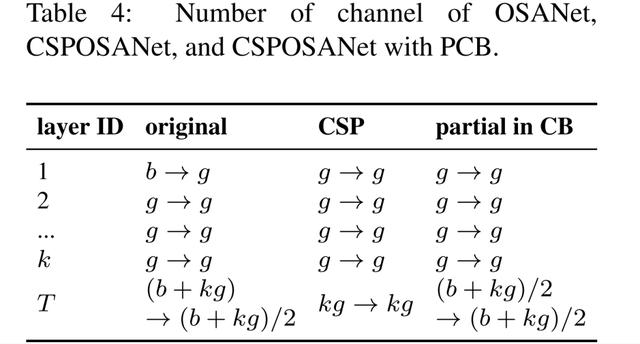

我们采用这个特征重组b个通道以及计算模块中的kg通道，将其以相同的通道数划分到两个分支，见下表。当通道数为时，最佳的划分方式为均等划分。事实上，我们还要考虑硬件的带宽因素，此时的最佳划分则表示为。该文提出的CSPOSANet可以动态的调整通道分配。
文章插图
卷积后保持相同数量的channels
对于低端设备的计算复杂度评估，我们还需要考虑功耗，而影响功耗的最大因素当属MAC(memory access cost) 。通常来说，卷积的MAC计算方式如下：
其中
文章插图
分别表示特征图的高、宽输入与输出通道数、卷积核尺寸。从上式可以得出：当
文章插图
时， MAC最小。
最小化卷积输入/输出(CIO)

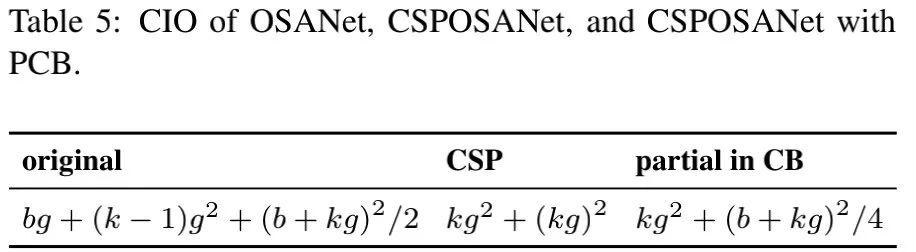

CIO是一个用来评价DRAM的IO状态的度量准则，下表给出了OSA ， CSP的CIO对比。
当时，本文所提出的CSPOSANet具有最佳CIO 。
文章插图
为高端GPU扩展大模型由于我们期望提升扩张CNN模型的精度，同时保持实时推理速度，这就要求我们需要从目标检测器的所有扩展因子中寻找最佳组合。

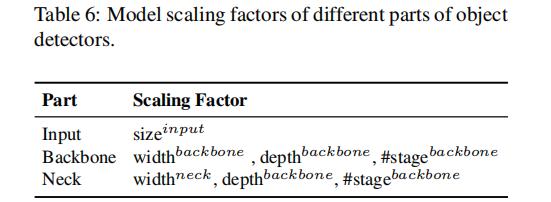

通常而言，我们可以调整目标检测器的输入、骨干网络以及neck的尺度因子，潜在的尺度因子见下表：
文章插图
图像分类与目标检测的最大区别在于：前者仅需要对图像中的最大成分进行分类，而后者则需要预测图像中每个目标的位置。
在单阶段目标检测器中，每个位置的特征向量用于预测类别、目标的大小，而目标大小的预测则依赖于特征向量的感受野。在CNN中，与感受野最相关的当属stage ，而FPN结构告诉我们：更高的阶段更适合预测大目标。
文章插图

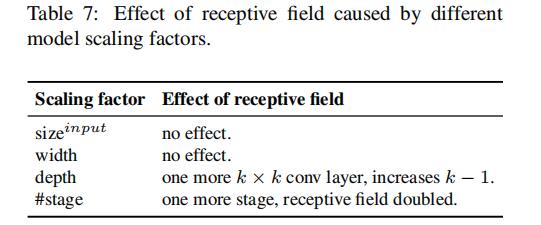

上表汇总了与感受野相关因素，可以看到：宽度扩展不会影响感受野。当输入图像分辨率提升后，为保持感受野不变，那么就需要提升depth或者stage 。
也就是说：depth和stage具有最大的影响。因此，当进行向上扩增时，我们需要在输入分辨率、stage方面进行扩增以满足实时性，然后再进行depth和width的扩增。
3 Scaled-YOLOv4
接下来，我们将尝试把YOLOv4扩展到不同的GPU(包含低端和高端GPU) 。
CSP-ized YOLOv4YOLOv4是一种针对通用GPU设计的实时目标检测方案。在这里，作者对YOLOv4进行重新设计得到YOLOv4-CSP以获取最佳的速度-精度均衡。
Backbone
在CSPDarknet53的设计中，跨阶段的下采样卷积计算量并未包含在残差模块中。因此，作者推断：每个CSPDarknet阶段的计算量为。从该推断出发， CSPDarknet比DarkNet具有更好的计算量优势(k>1) 。
CSPDarkNet53每个阶段的残差数量分别为1-2-8-8-4 。
为得到更好的速度-精度均衡，作者将首个CSP阶段转换为原始的DarkNet残差层。
Neck

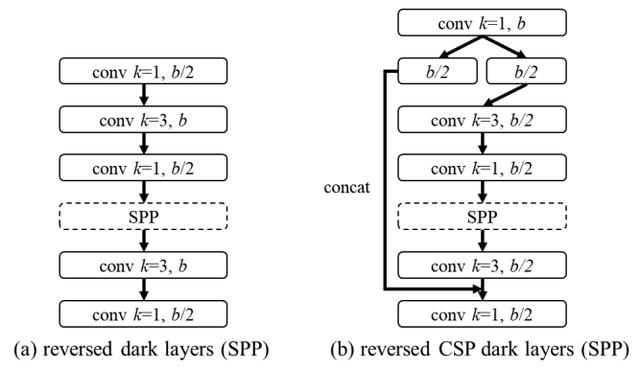

更有效的降低参数量，作者将PAN架构引入到YOLOv4中。 PAN架构的处理流程见下图a ，它主要集成了来自不同特征金字塔的特征。改进后的处理流程见下图b ，它还同时引入了ChannelSplitting机制。这种新的处理方式可以节省40%计算量。
文章插图
SPP
原始的SPP模块位于Neck中间部分，作者同样将SPP插入到CSPPAN中间位置，见上图b 。

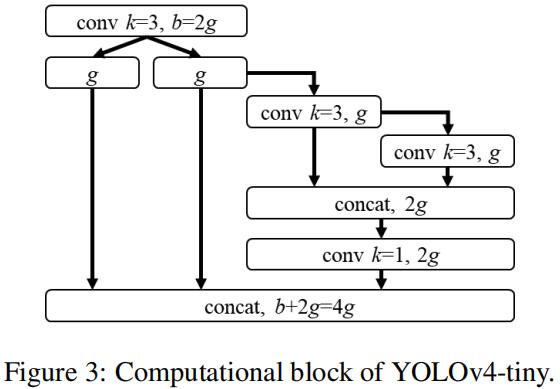

YOLOv4-tinyYOLOv4是专为低端GPU而设计的一种架构，其计算模块见下图。在这里，作者采用CSPOSANet+PCB架构构成了YOLOv4的骨干部分。
文章插图
在计算模块中，
文章插图
。通过计算，作者推断得到k=3 ，其对应的计算单元示意图见上图。至于YOLOv4-tiny的通道数信息，作者延续了YOLOv3-tiny的设计。

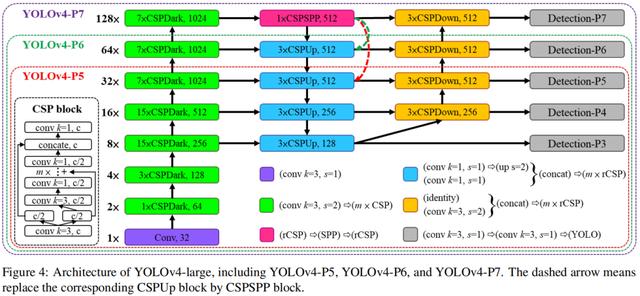

YOLOv4-largeYOLOv4-large是专为云端GPU而设计的一种架构，主要目的在于获得更好的目标检测精度。作者基于前述分析设计了一个全尺寸的YOLOv4-P5并扩展得到了YOLOv4-P6和YOLOv4-P7 。
其对应的网络结构示意图见下图：
文章插图
