相干：用于成型表面的一种简单的自动化激光3D打标解决方案( 二 ) 江苏激光联盟导读：相干公司

智能系统可以使用不同的工件放置而不需要移动激光或工件，这是因为该系统考虑了几个不同的重要的参数，包括投影变形、剪切角和顶角以及3D表面取向。
Projection distortion.投影变形：由于激光束在整个打标的过程中源于一个固定点，扫描系统必须可以校正形状的畸变以使得在打标过程中可能发生的其他情况，见图3 。这一类型的变形校正在过去广泛的应用于比较简单的形状的打标上，如倾斜平面和圆柱体等。但是，对于任意的、自由的3D形状的表面就会变得比较困难。现在，升级后的VLM软件可以排除这一挑战，这时候的校正是自动完成的。图4为这一软件有效性的演示。
文章插图

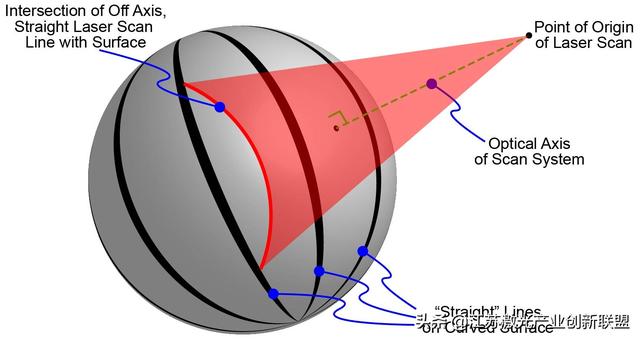

图3 当在一个非法线入射角到曲线的表面时打标的投影变形
Clipping angle.剪切角，传统的2D打标按特定方式安置以使得激光束能够经常在垂直于（±10°C）工件表面的附近对齐，即接近法线入射方向。然而，在3D打标的时候，激光可以在任意角度进行，显著偏离法线的方向进行打标。偏离的最大角度取决于工件表面的吸收情况和反射情况，这叫剪切角。这一操作依据每一具体的工作来确定以使得每一激光打标或者打标机器来适应不同的打标材料。
文章插图

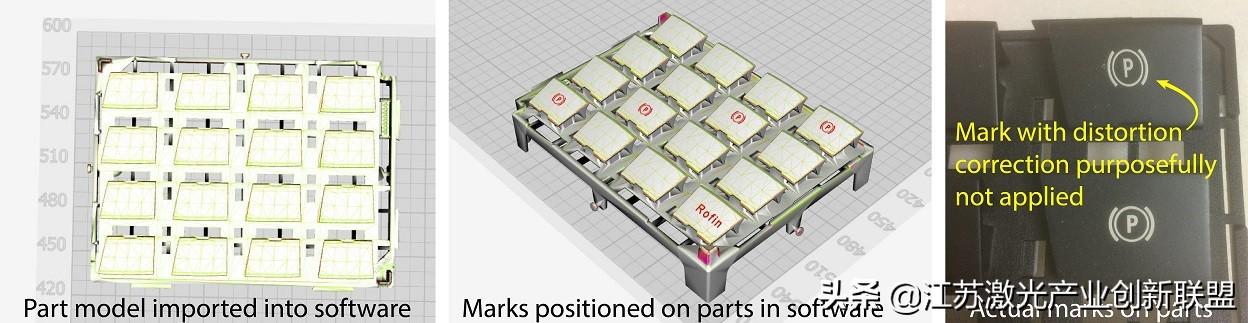

图4 应用SmartMap 3D打标系统，部件的CAD模型在软件中进一步的提高改善，用户对打标的部件进行定位。
【相干：用于成型表面的一种简单的自动化激光3D打标解决方案】Figure 4.图解：最终结果显示，变形的校正是非常必须的，以在目标物体上实现正确的打标形状
Apex angle. 顶角：这个定义了激光打标在XY轴的体积极限。这一点在采用 f-theta棱镜的焦平面进行标印光定系时是非常重要的。在安装的时候，系统或者子系统中， VLM中会储存这些信息。它会自动地排除错误，任何一个操作者都可以在突破打印物理极限地条件下实现打印。
小结
激光打标所提供的独特的优势是可以在几乎任何材料上制造数字、符号、logo和其他图形。直到现在，大多数激光打标均受限于平面或者简单的形状。在自由形状表面进行特定用途的打标是非常复杂和成本比较高昂的。这一困境现在得到了彻底的改变。先进的智能3D打标系统， SmartMap 3D ，只需要简单的按一下按钮即可自动完成，解锁用于工业中的汽车、消费电子、(家用) 电器和其他场合中的打标应用。
