技嘉RTX 3080 VISION OC雪鹰显卡评测( 二 ) VISION是技嘉在Z490发布时专门为

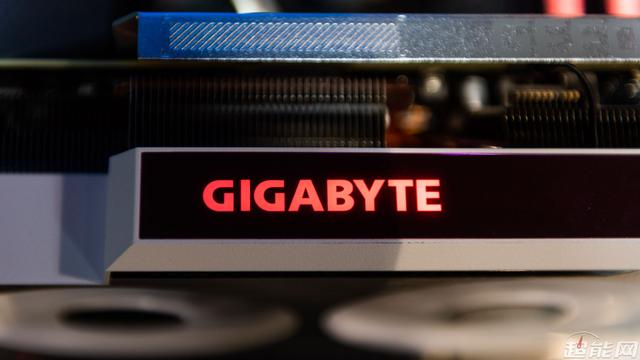

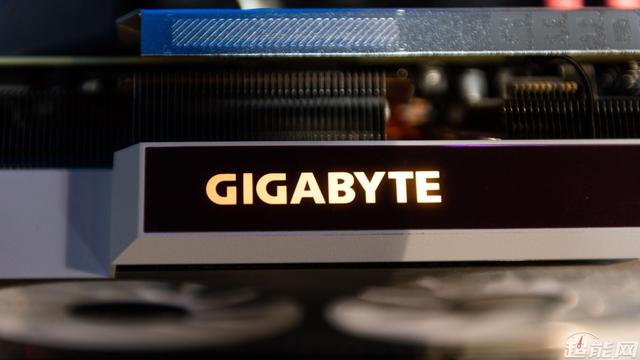

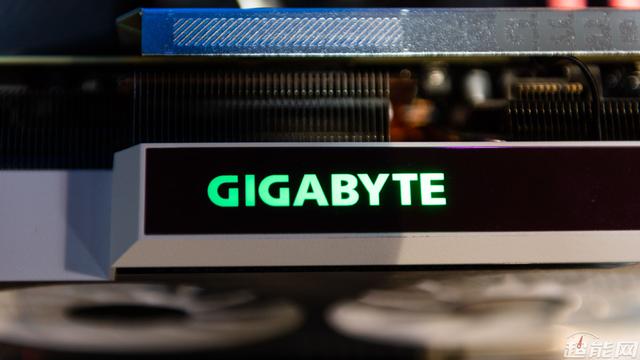

灯效展示
文章插图
文章插图
文章插图
技嘉RTX 3080 VISION OC雪鹰显卡拆解我们把手上的这张技嘉RTX 3080 VISION OC雪鹰显卡进行拆解，可以看到它PCB的大体结构是与自家的兄弟技嘉RTX 3080 Gaming OC魔鹰显卡是非常相似的，并且也是采用了通过导线进行连接2个PCI-E 8pin供电接口的设计。
文章插图

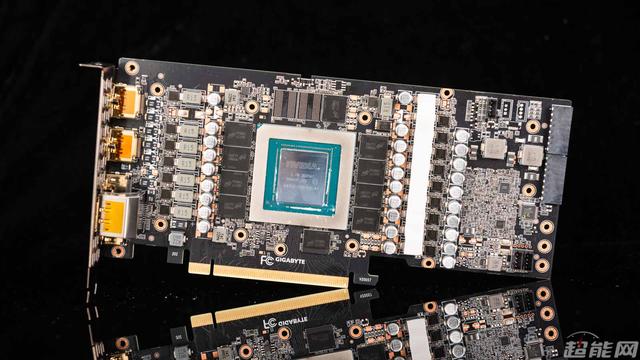

技嘉RTX 3080 VISION OC雪鹰显卡PCB正面
文章插图

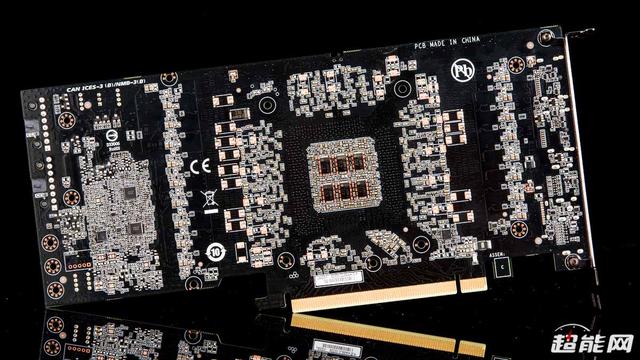

技嘉RTX 3080 VISION OC雪鹰显卡PCB背面
文章插图

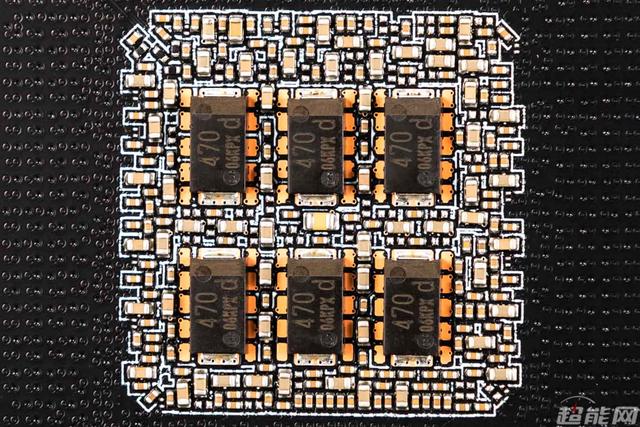

GPU核心背面是6个聚合物电容
文章插图

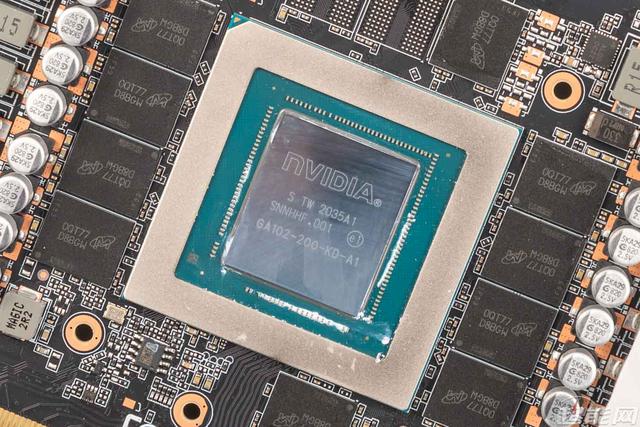

PCB中央的GPU核心是NVIDIA Ampere架构的GA102-200-KD-A1
文章插图

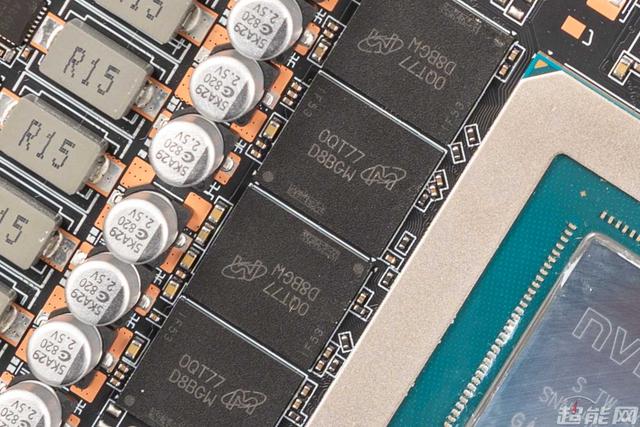

显存则是来自镁光的GDDR6X ，共10颗总容量为10GB ，组成320bit位宽
技嘉RTX 3080 VISION OC雪鹰显卡采用17相供电设计，其中13相为GPU核心供电， 4相为显存供电，供电电路分布在GPU的左右两侧，左侧共计有7相供电，右侧共计有10相供电。
文章插图
位于GPU右侧的10相供电
文章插图

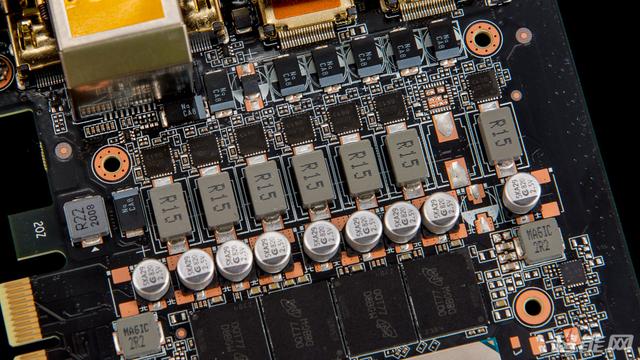

位于GPU左侧的7相供电
显卡的核心供电与显存供电在用料上基本一致，都使用了来自AOS（Alpha & Omega Semiconductor）的DrMOS作为MosFET ，之前我们拆解的技嘉RTX 3080 GAMING OC魔鹰显卡是代号为“AL00-0G13”的DrMOS ，我们今天的技嘉RTX 3080 VISION OC雪鹰显卡是代号为“AL00-0G2Z”的DrMOS ，我们目前仍然未能查询到相关的规格信息，目前我推测这两者的区别应该只是生产日期上的不同。
【技嘉RTX 3080 VISION OC雪鹰显卡评测】而在PWM芯片上，技嘉RTX 3080 VISION OC雪鹰显卡共计使用了5颗PWM芯片进行供电控制，分别是3颗uP9512R与2颗uS5650Q这倒是与之前的技嘉RTX 3080 GAMING OC魔鹰显卡完全一致。
文章插图

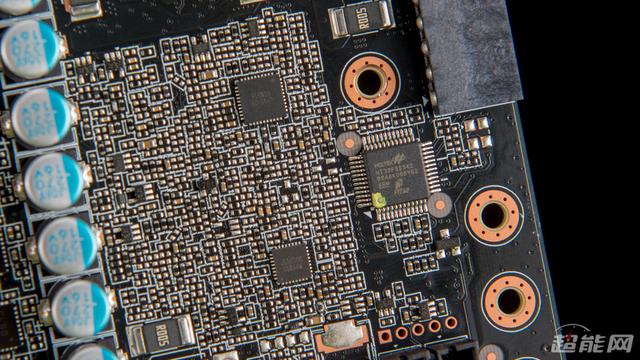

PCB正面有1个uP9512R与1个uS5650Q
文章插图

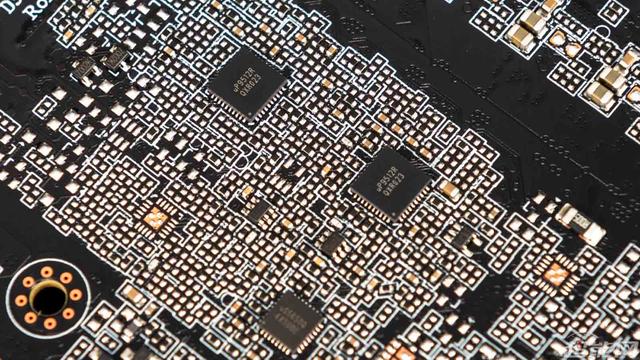

PCB背面则是具有两个uP9512R与1个uS5650Q
文章插图

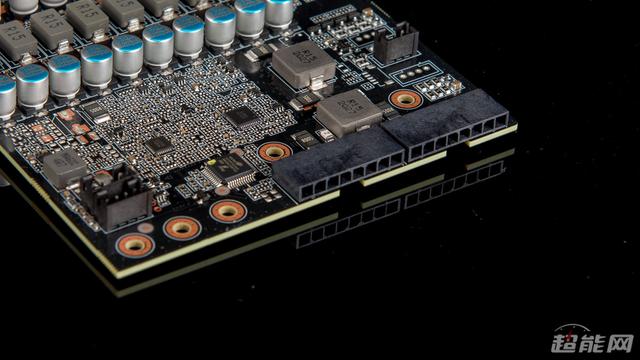

显卡通过两个单排8pin接口连接PCI-E 8pin供电接口
文章插图

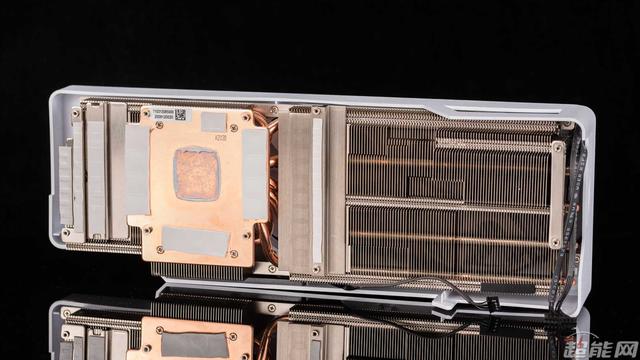

我们再来看一下技嘉RTX 3080 VISION OC雪鹰显卡的“风之力”散热器，首先映入眼帘的就是硕大无比的纯铜底座，并且在显存、供电MosFET上技嘉RTX 3080 VISION OC雪鹰显卡都配备有导热膏，可以帮助它们把热量高效的传递到散热器上，有助于控制温度。
文章插图

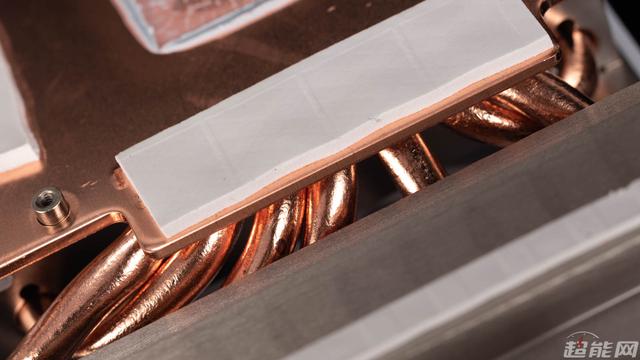

散热器配置了7根纯铜热管
文章插图
最中间的刀刃散热风扇的直径为90mm
技嘉RTX 3080 VISION OC雪鹰显卡的三把刀刃散热风扇是经过精心设计的，首先这些刀刃散热风扇具有正逆转功能，这种正逆转气流导向设计可减少相邻风扇之间的乱流并提高气流压力。此外，刀刃散热风扇还支持半被动式风扇控制系统，当GPU温度较低或处于较低负载时，风扇将会自动停止运转，提供零噪音的舒适体验。
同时，这三个刀刃散热风扇采用特殊的刀刃式扇叶设计，透过扇叶边缘的三角立体造型以及扇叶叶面的导流沟槽，可在同转速下带来更多的进风量。最后这三个散热风扇轴承都采用了效果非常棒的纳米石墨烯润滑油，这种纳米石墨烯润滑油可以延长一般油封轴承风扇的寿命，达到如滚珠轴承一样的耐用，而且更为安静。据技嘉介绍，最多可以相比普通润滑油提供2.1X的使用寿命提升。
文章插图
两侧的80mm风扇扇叶方向与中央风扇正好是相反的
