256QAM：一个符号代表8bit。来个动图，帮助理解：

文章插图
QAM示意图(来自cisco)
从星座图中可以看出PSK调制信号的幅度不变，相位有变化。QAM调制信号的幅度和相位在变化。
正是因为每个符号能代表的bit数不断提升，使得携带的信息量提升，最终让这个“交通工具”能显著提升速率。
可能大家觉得5G好像也不是很难的样子嘛。既然我们已经有了通信模型和星座图两大法宝，是不是可以自己打造一套下一代通信系统出来呢?
Hoho，你以为256QAM就是那么简单就搞出来的吗?上图!

文章插图

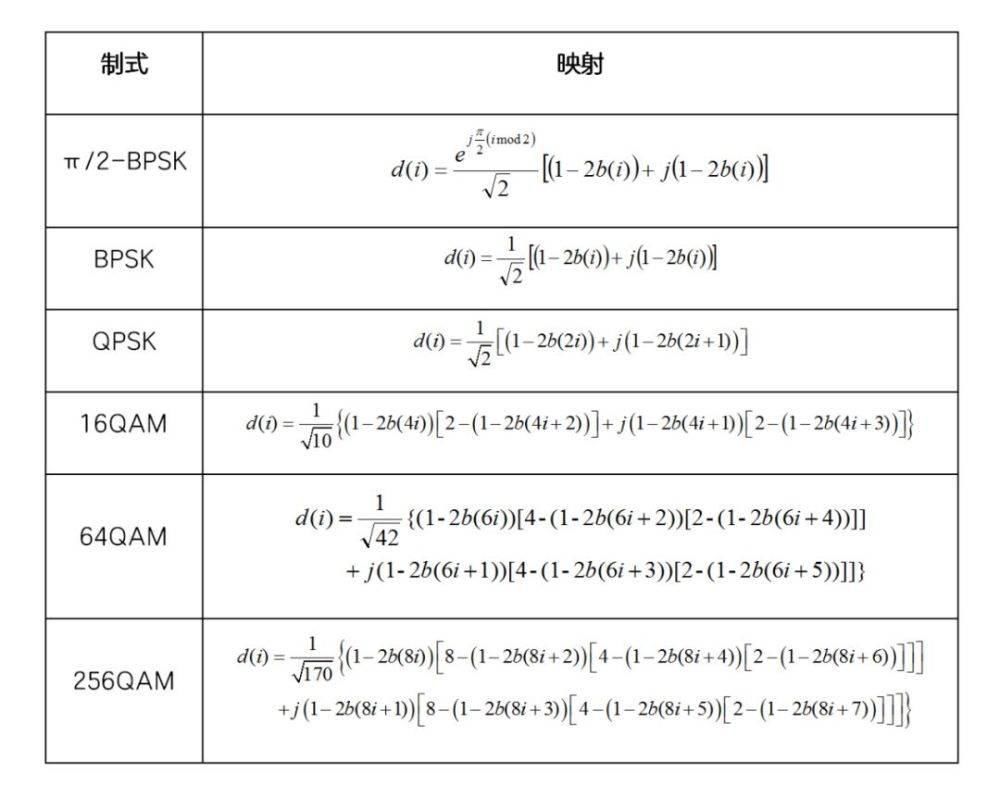

3GPP 38.211协议中定义的5G调制方式的映射关系
懵圈了!有木有? 通信搞到最后，都是数学!
调制和解调原理
我们再简单讲一下调制和解调的原理。
5G的各种调制方式，都可以使用IQ调制解调来实现。
我们从公式1出发，进行各种神奇的公式转换。

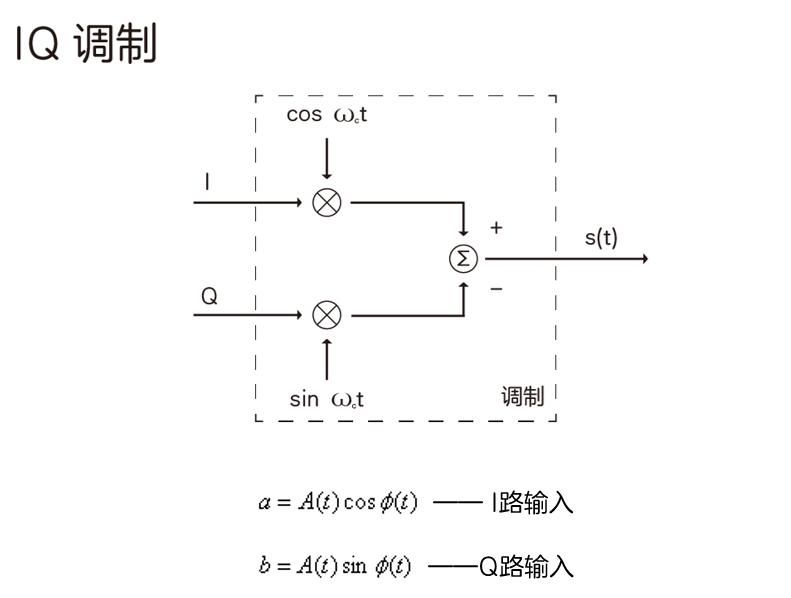

将公式2画成框图，这个就是IQ调制：

文章插图
解调是把接收到的调制信号提取出来的过程，调制信号经过解调转换为原始的信号。解调的过程可以通过下面的公式来解释。

文章插图

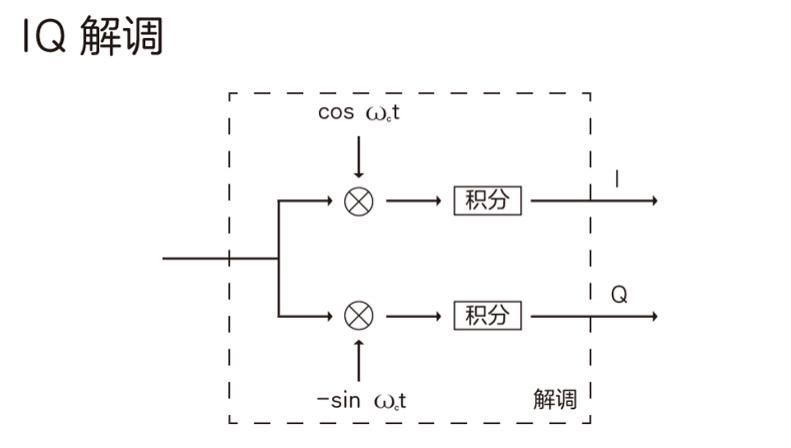

通过公式3可以看到，接收信号在乘以对应相位的载波后，进行积分，可以得到原始的信号，将公式3画成框图，这个就是IQ解调。

文章插图
将2个框图结合起来，我们下面给出IQ调制和解调的框图。
IQ调制可以用复数的形式进行理解。调制的公式描述：
解调的公式描述：
对应的我们给出复数形式的框图。
这个框图搭配上前面3GPP协议里面的5G调制映射关系，就是一个较为完整的5G的调制和解调过程。是不是彻底懵圈啦?调制解调，从入门到放弃!
