当一条加载指令指示CPU从主存地址A中读取一个字w时，会将该主存地址A发送到高速缓存中，则高速缓存会根据以下步骤判断地址A是否命中：

组选择：根据地址划分，将中间的s位表示为无符号数作为组的索引，可得到该地址对应的组。
行匹配：根据地址划分，可得到t位的标志位，由于组内的任意一行都可以包含任意映射到该组的数据块，所以就要线性搜索组中的每一行，判断是否有和标志位匹配且设置了有效位的行，如果存在，则缓存命中，否则缓冲不命中。
字抽取：如果找到了对应的高速缓存行，则可以将b位表示为无符号数作为块偏移量，得到对应位置的字。

当高速缓存命中时，会很快抽取出字w，并将其返回给CPU。如果缓存不命中，CPU会进行等待，高速缓存会向主存请求包含字w的数据块，当请求的块从主存到达时，高速缓存会将这个块保存到它的一个高速缓存行中，然后从被存储的块中抽取出字w，将其返回给CPU。
注意：为了使得地址中的b位能够编码块偏移量，要求从下一层存储器中，根据块偏移量的值从中截取出块大小的数据块。
该编码方式具有以下特点：

能够通过组索引位来唯一确定高速缓存组
映射到同一个高速缓存组的块由标志位唯一地标识
标记位和组索引位能够唯一的表示内存中的每个块
有可能会存在多个块映射到同一个高速缓存组中（只要地址的组索引相同）

可以根据每个组的高速缓存行数E，将高速缓存分成不同的类型
1.1.1 直接映射高速缓存

文章插图

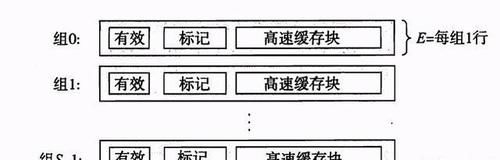

如上图所示，当 E = 1E=1 时，高速缓存称为直接映射高速缓存（Direct-mapped Cache），每个高速缓存组中只含有一个高速缓存行。
当缓存不命中时需要进行缓存行替换，会先从下一层的存储器中请求得到包含目标的块，然后根据地址计算出高速缓存组的索引，然后由于一个组中只含有一个高速缓存行，所以会直接将该块替换当前的块。
这里需要注意的一点是：当程序访问大小为2的幂的数组时，直接映射高速缓存中通常会发生冲突不命中。
1.float dotprod（float x[8], float y[8] ）
2.{
3. float sum = 0.0;
4. int i;
5.
6. for（i = 0;i < 8;i++ ）
7. sum += x[i] * y[i];
8. return sum;
9.}
我们首先假设数组x排在数组y之前，且x的地址从0开始。然后直接映射高速缓存的 b=2b=2 和 s=2s=2 ，即有两个高速缓存组，每个高速缓存组有一个高速缓存行，每个高速缓存行能保存16字节数据块，即4个浮点数，则高速缓存容量为32字节，我们可以得到高速缓存对地址的划分如下所示（64位系统中）
