和苹果61W充电器大小直观对比,锤子这款要小上不少,体积优势明显。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图
机身厚度比一元硬币直径大一些。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

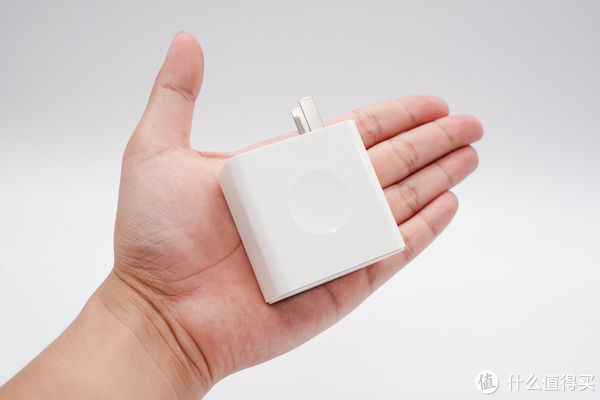

拿在手上的直观感受。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

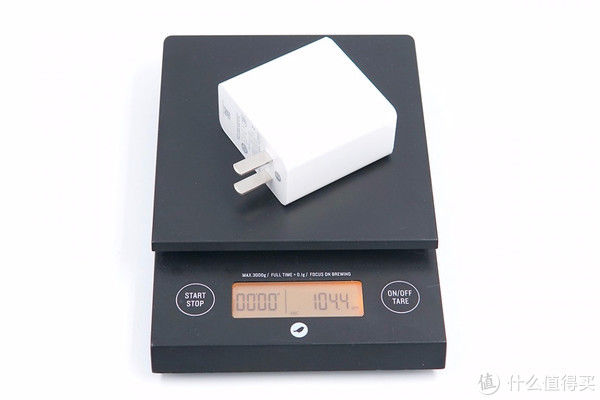

充电器净重约为104g。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

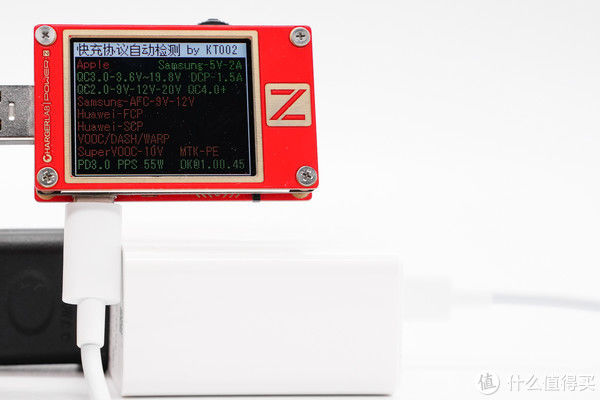

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议,显示支持Samsung 5V/2A和DCP协议,以及QC2.0/3.0、PD3.0和PPS快充协议。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

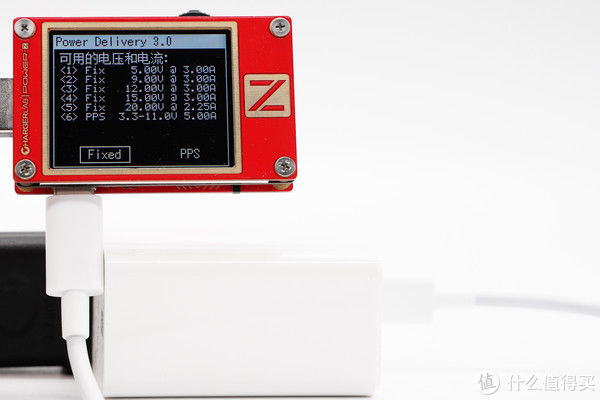

除此之外,PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位以及3.3-11V/5A一组PPS电压档位。
二、锤子55W充电器拆解

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

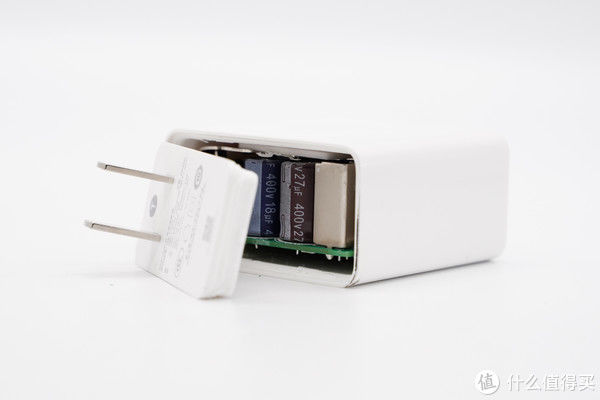

将输入端外壳拆开,边缘采用超声波焊接工艺封装。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

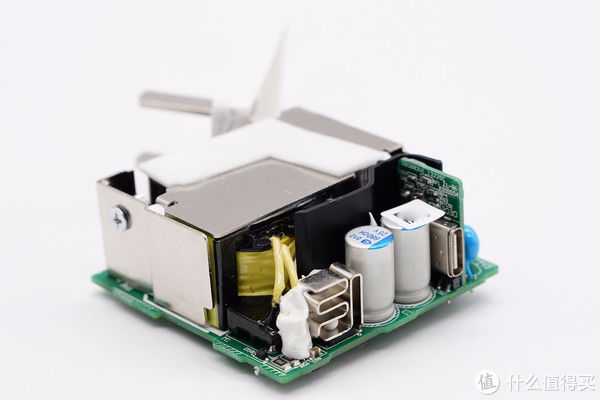

将充电器取出,PCB板初级侧上配有散热片,顶部贴有海绵,初次级之间设有隔离板,同步整流管也有散热片,USB-C母座焊接在垂直小板上。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

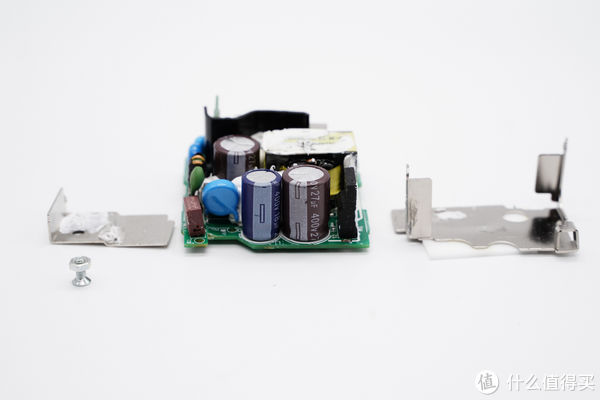

将散热片拆下观察充电器内部用料与布局。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

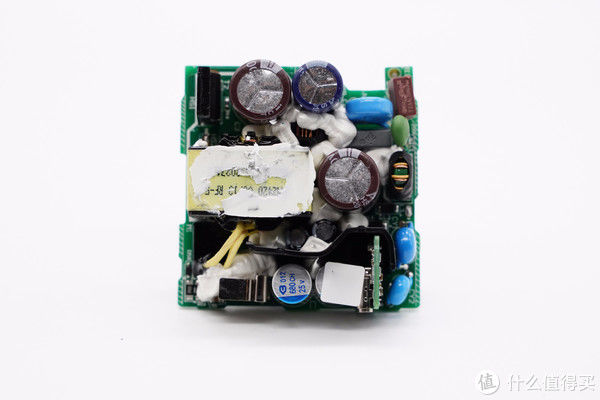

变压器顶部以及各元器件的缝隙里打胶处理,帮助加固和导热。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

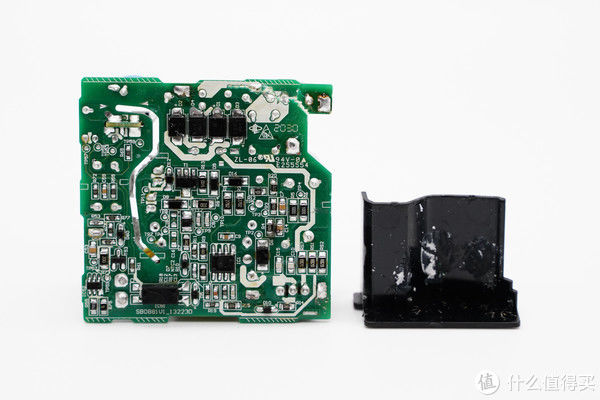

PCB板初次级之间设有镂空槽,用来穿过一体式隔离板。
经过对PCB板正背面电路观察分析发现,锤子55W PD快充充电器采用开关电源宽范围输出,次级协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

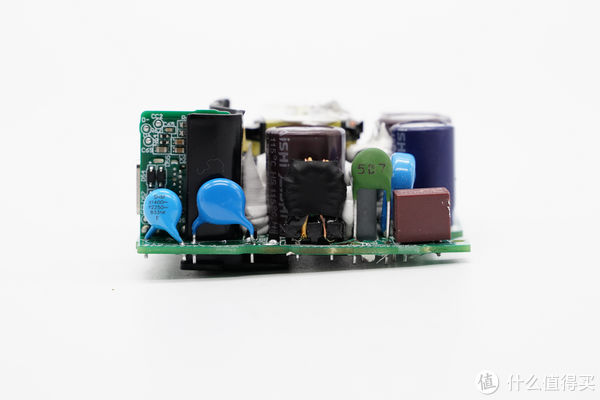

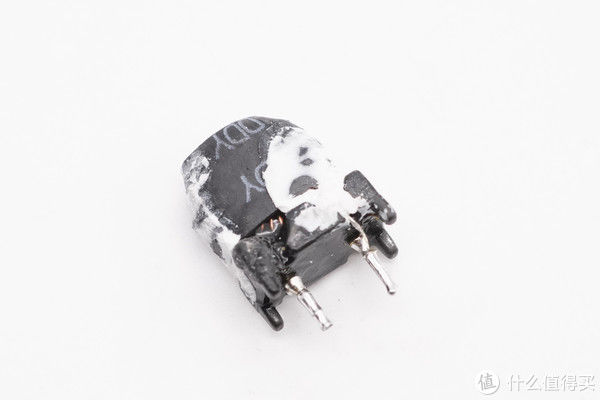

PCB板侧面一览,从左到右依次是Y电容,共模电感,压敏电阻和保险丝。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

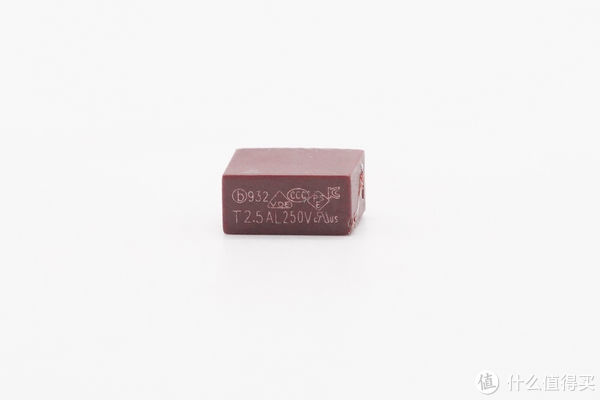

延时保险丝特写,规格为2.5A 250V。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图
蓝色压敏电阻特写,来自STE松田电子,10D561K,在输入过压的情况下导通,熔断保险丝,断开电路。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

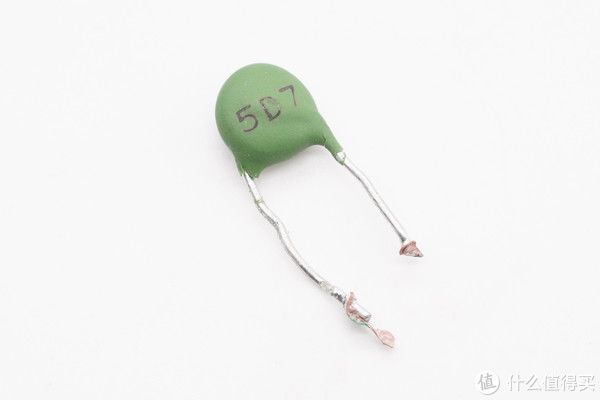

NTC浪涌抑制电阻特写,用于抑制上电浪涌电流。
