输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C( 三 )


文章插图
共模电感外套热缩管,用于滤除EMI干扰。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

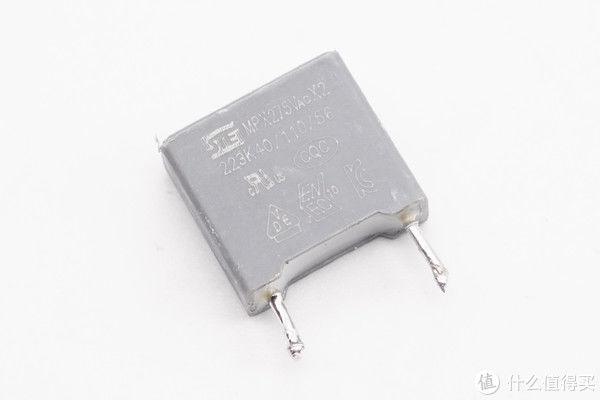

安规X电容特写,也是来自松田电子。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图
四颗二极管,组成桥式整流。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

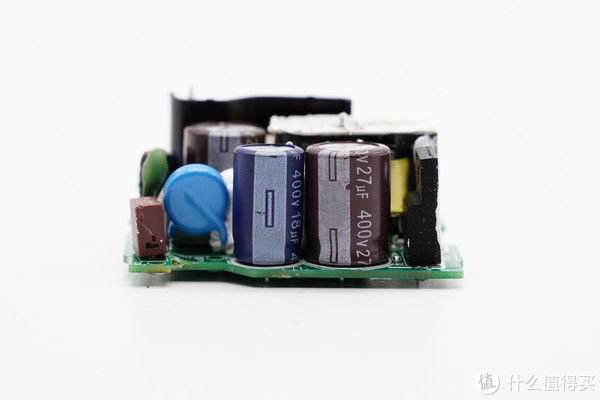

PCB板前端一览,初级侧设有三颗高压滤波电解电容。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

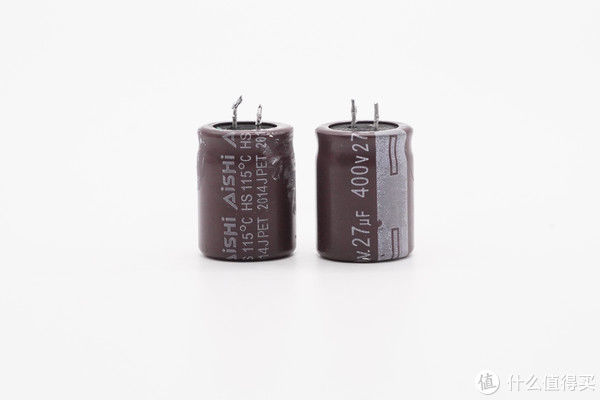

三颗电容均为艾华品牌,其中两颗褐色的规格为400V 27μF。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

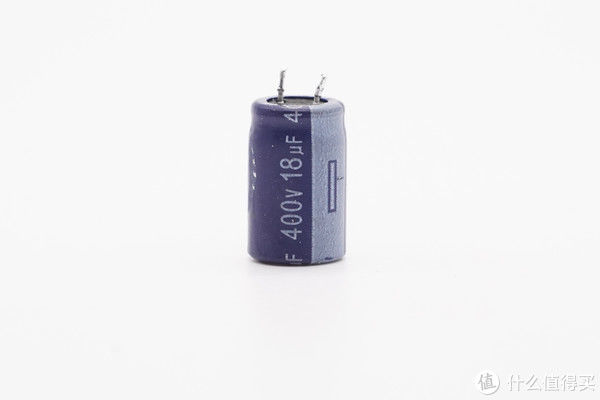

蓝色电容规格为400V 18μF,三颗并联总计72μF。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

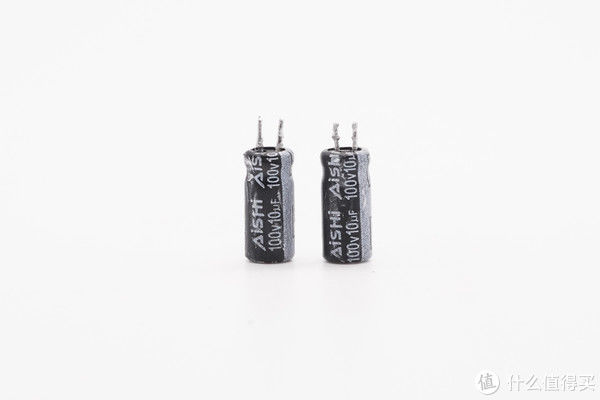

两颗小电容用于主控芯片供电,艾华品牌,规格均为100V 10μF。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图
PCB板另一侧一览,左侧是初级开关管。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

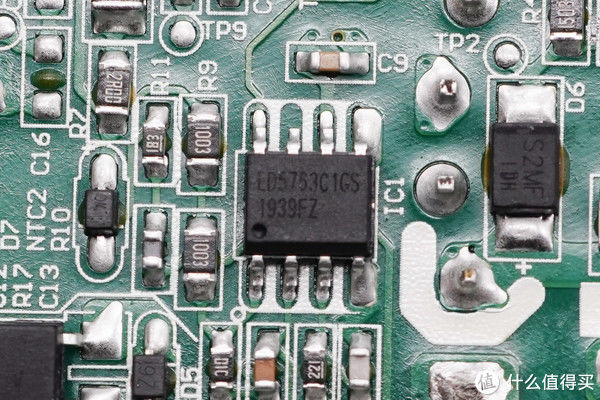

充电器主控芯片采用通嘉LD5763C1GS,内置高压启动,节能模式,内置环路补偿,软启动等功能,减小功率损耗以及提升系统性能,并且内置完整的保护功能。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

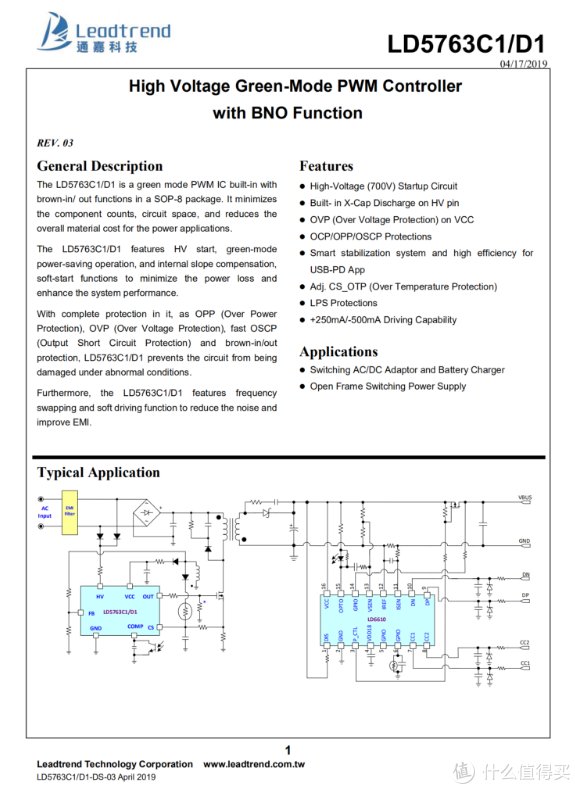

通嘉LD5763C1资料信息。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

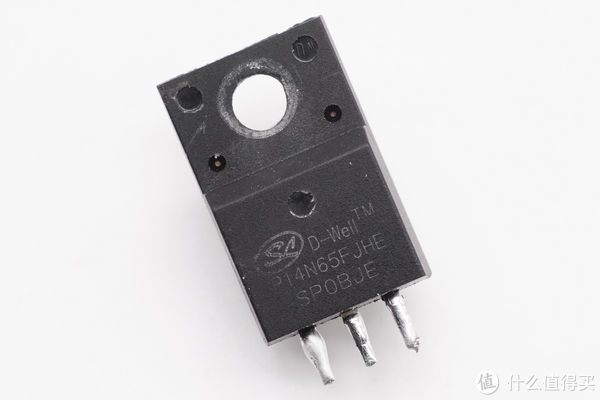

初级开关MOS特写,是来自Silan士兰微的D-Well系列超级结高压MOS SVSP14N65FJHE2,耐压650V,导阻0.26Ω。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

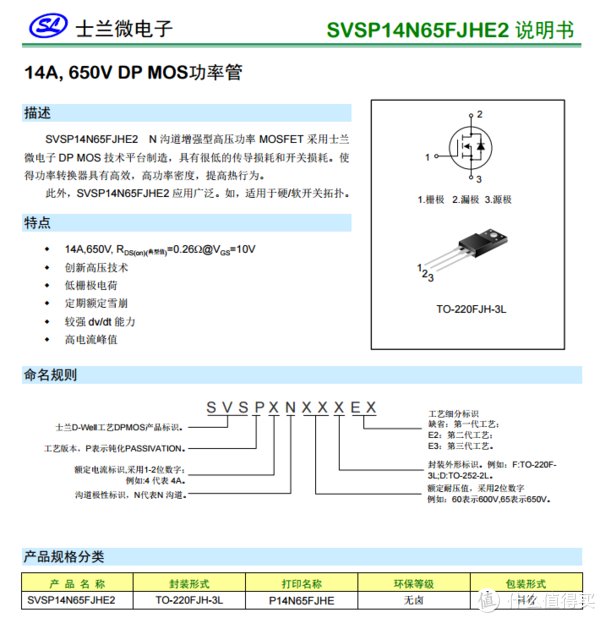

士兰微 SVSP14N65FJHE2资料信息。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

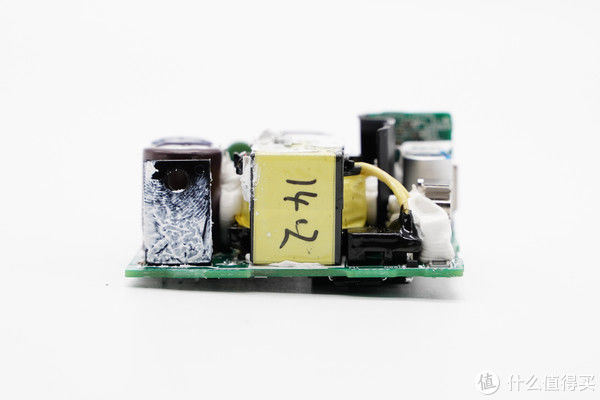

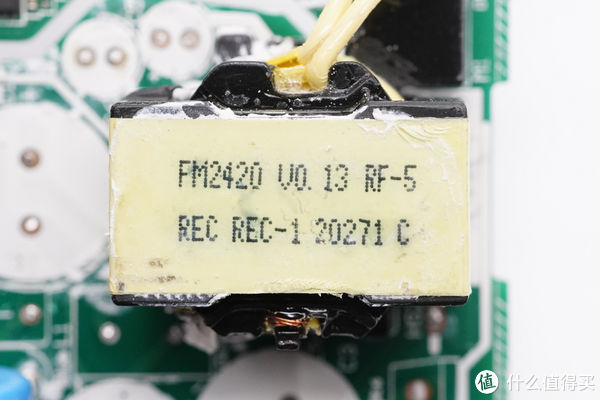

变压器特写,顶部喷码有信息。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

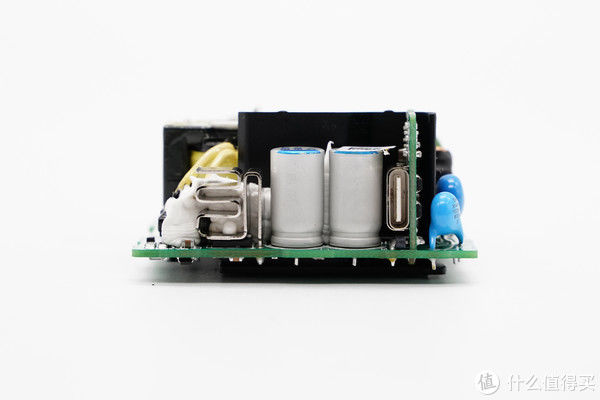

输出端一览,焊接有散热片、固态电容、Y电容和输出小板。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

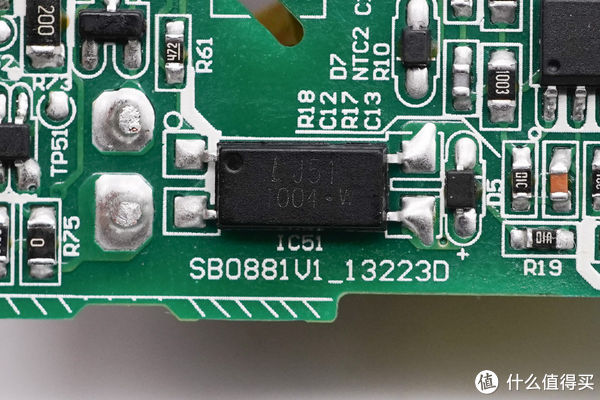

1004光耦,用于反馈调节输出电压。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

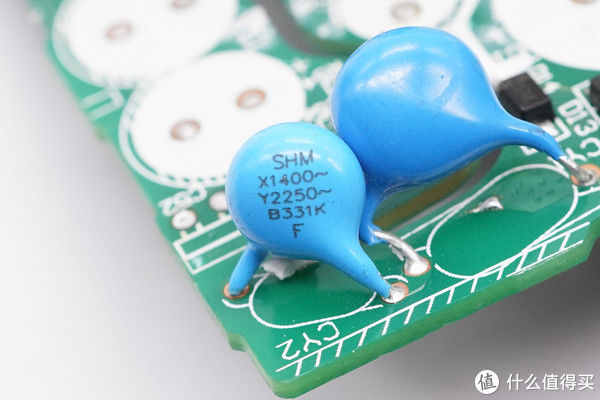

输出抗干扰蓝色Y电容,两颗串联提高耐压等级。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

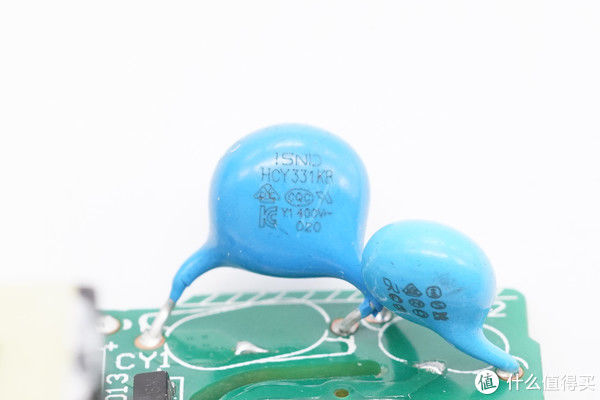

另一颗特写,来自ISND厦门华信安电子科技有限公司。

输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C
文章插图

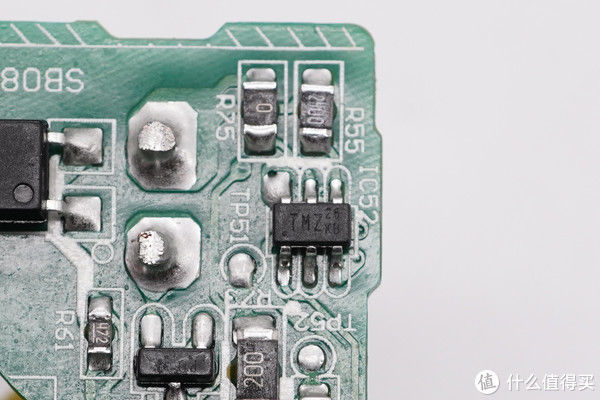

次级同步整流控制器特写,丝印TMZ,实际上也是来自通嘉,型号LD8526,支持高侧和低侧应用,支持多种工作模式,支持宽工作电压范围,适合pd应用。
