输出|拆解报告:Smartisan锤子55W PD快充充电器DP55C( 四 )

文章插图

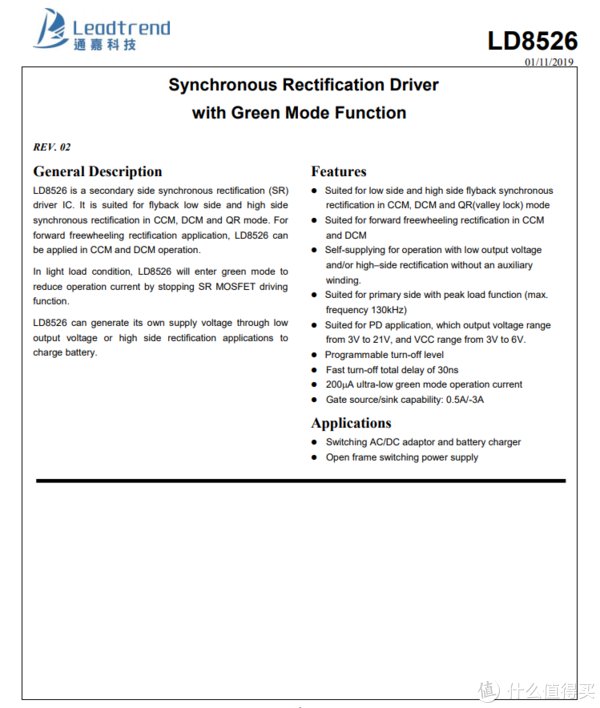

通嘉LD8526资料信息。
文章插图
同步整流管散热金属片特写。
文章插图

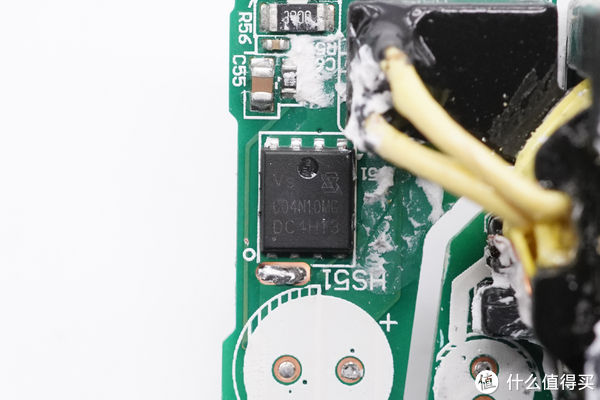

次级同步整流MOS管来自威兆半导体,VSP004N10MS-G,耐压100V,超低导阻。
文章插图

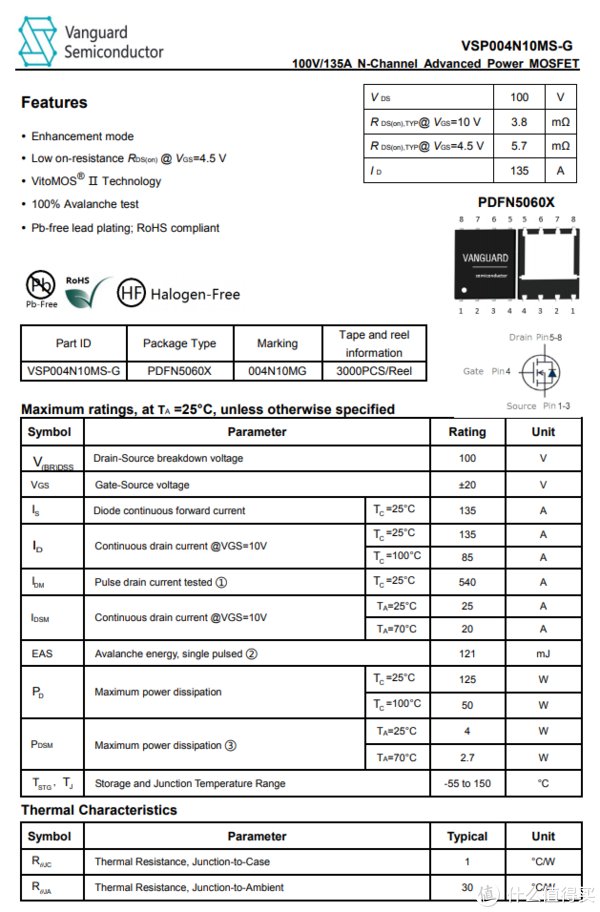

威兆 VSP004N10MS-G 详细资料。
文章插图

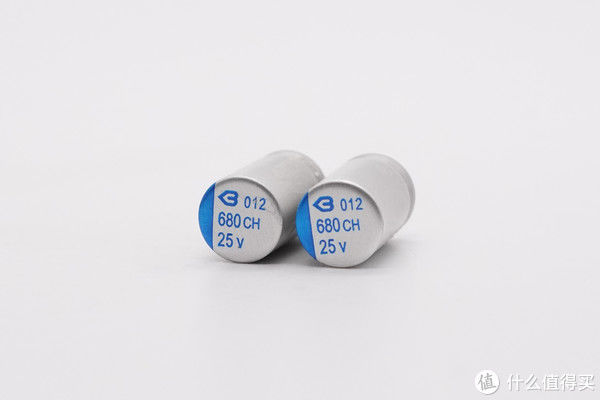

两颗固态电容来自肇庆绿宝石,规格均为25V 680μF,用于同步整流输出滤波。
文章插图

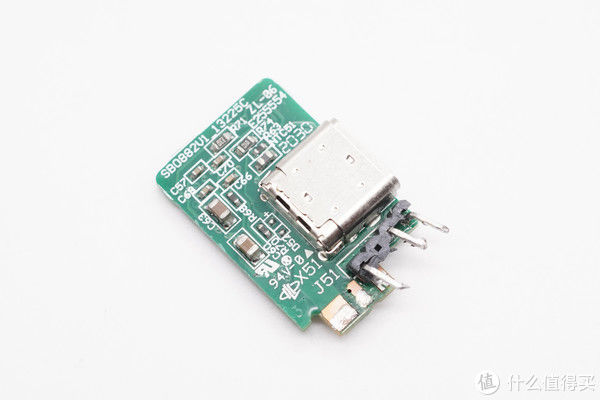

协议小板正面一览,USB-C母座过孔焊接,外套钢套加固。
文章插图

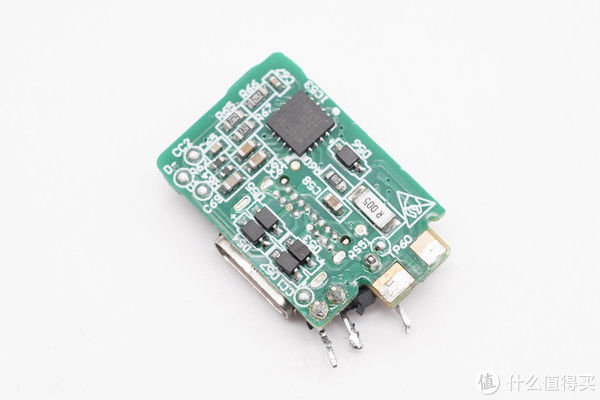

小板背面设有一颗协议IC,ESD二极管和检流电阻。
文章插图
USB PD协议芯片采用伟诠WT6636F。充电头网了解到,伟诠WT6636F是一颗通过USB-IF协会USB PD3.0(PPS)认证的协议芯片(TID号:1080018)。支持USB PD3.0和PPS,内置可编程的恒压恒流控制,集成低侧电流采样放大器,支持线损补偿,支持多重保护功能,包括数据线的过压保护,内部集成10bit ADC用于电压和电流检测,内置8051内核单片机,内置放电MOS管。
文章插图

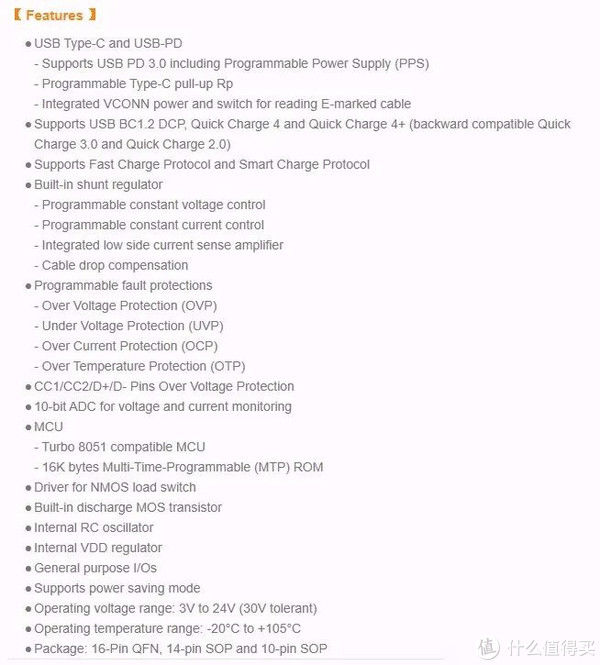

伟诠 WT6636F 资料信息。
据充电头网了解,采用WT6636F的产品还有魅族65W 2C1A氮化镓充电器、绿联65W氮化镓USB PD快充充电器、小米65W USB PD快充充电器、RAVPower 30W氮化镓充电器、紫米65W USB PD迷你充电器、thinkplus USB PD充电器、ZMI紫米65W 2C1A桌面PD快充充电器。同时,还有数十款产品快充产品采用了伟诠的芯片。
文章插图

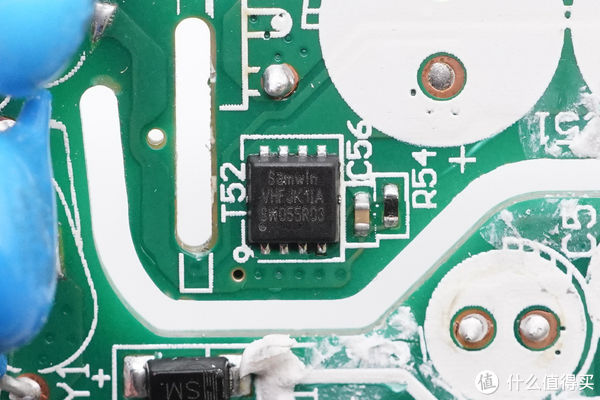

输出VBUS开关管采用芯派科技SW055R03V,NMOS,耐压30V。
文章插图
芯派科技SW055R03VT资料信息。
文章插图

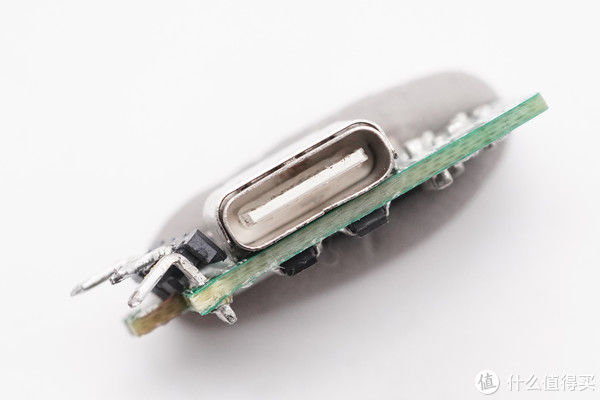

USB-C母座特写。
文章插图
全部拆解完毕,来张全家福。
充电头网拆解总结
锤子55W充电器采用PC阻燃材质外壳,整体设计风格简约。USB-C口支持QC2.0、QC3.0、PD3.0和PPS快充协议,具备5V3A、9V3A、12V3A、15V3A、20V2.25A和3.3-11V/5A电压档位。充电头网经过实际测试发现充电器整体兼容性很好,支持各个品牌手机、笔记本、平板和Switch游戏机等设备的快充需求。
