b) 4G向CAT1演进的小型化产品 ， 以及向HPUE或者Phase5N演进的大功率PA ， VD值增加到了2附近 。

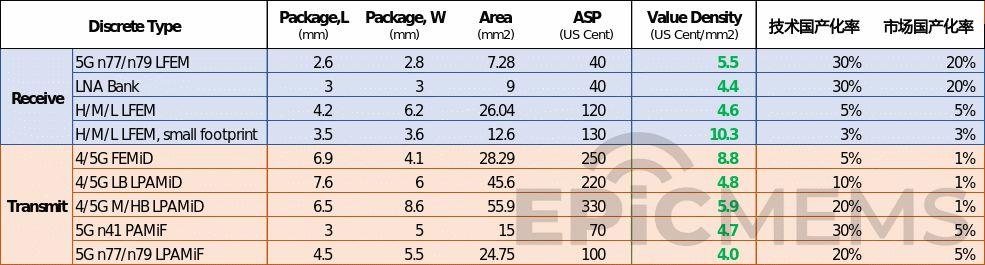

3. 射频模组的VD值
文章插图
根据以上数据 ， 可以观察到：
a) 接收模组普遍的VD值在5附近；
b) 接收模组中的小封装H/M/L LFEM ， VD值非常突出 ， 大于10；
c) 发射模组（除FEMiD以外） ， VD值在4~6之间；
d) FEMiD具有发射模组最高的VD值 。 因此当FEMiD与VD值较低的MMMB PA混搭时 ， 也能达到合理的PCB布图效率 。
表格汇总的同时 ， 我们也增加了技术国产化率和市场国产化率的参考数据 。 一般来讲 ， 市场国产化率较低的、或者技术国产化率远远超过国产化率数字的细分品类 ， VD值会虚高一些 。 在本土相应产品市占率提高以后 ， 未来还会有比较明显的降价空间 。
射频发射模组的五重山
文章插图
发射1：PA与LC型滤波器的集成 ， 主要应用在3GHz~6GHz的新增5G频段 ， 典型的产品是n77、n79的PAMiF或者LPAMiF 。 这些新频段的5GPA设计非常有挑战 ， 但由于新频段频谱相对比较“干净” ， 所以对滤波器的要求不高 ， 因此LC型的滤波器（IPD、LTCC）就能胜任 。 综合来看 ， 这类产品属于有挑战但不复杂的产品 ， 其技术和成本均由PA绝对掌控 。
发射2：PA与BAW（或高性能SAW）的集成 ， 典型产品是n41的PAMiF或者Wi-Fi的iFEM类产品 ， 频段在2.4GHz附近 。 这类产品的频段属于常见频段 ， PA部分的技术规格有一定挑战但并不高 。 由于工作在了2.4GHz附近 ， 频段非常拥挤 ， 典型的产品内需要集成高性能的BAW滤波器来实现共存 。 这类产品由于滤波器的功能并不复杂 ， PA仍有技术控制力；但在成本方面 ， 滤波器可能超过了PA 。 综合来讲 ， 这类产品属于有挑战但不复杂的产品 ， PA有一定的控制力 。
发射3：LowBand发射模组 。 LB (L)PAMiD通常集成了1GHz以下的4G/5G频段(例如B5、B8、B26、B20、B28等等) ， 包括高性能功率放大器以及若干低频的双工器；在不同的方案里 ， 还可能集成GSM850/900及DCS/PCS的2GPA ， 以进一步提高集成度 。 低频的双工器通常需要使用TC-SAW技术来实现 ， 以达到最佳的系统指标 。 根据系统方案的需要 ， 如果在LB PAMiD的基础上再集成低噪声放大器（LNA） ， 这类产品就叫做LB LPAMiD 。 可以看到 ， 这类产品的复杂度已经比较高：PA方面 ， 需要集成高性能的4G/5GPA ， 有时候还需要集成大功率的2GPA Core；滤波器方面 ， 通常需要3~5颗使用晶圆级封装（WLP）的TC-SAW双工器 。 总成本的角度来看（假设需要集成2GPA） ， PA/LNA部分和滤波器部分占比基本相当 。 LB (L)PAMiD是需要有相对比较平衡的技术能力 ， 因此第三级台阶出现在了PA和Filter的交界处 。
发射4：FEMiD 。 这类产品通常包含了从低频到高频的各类滤波器/双工器/多工器 ， 以及主通路的天线开关；并不集成PA 。 FEMiD产品通常需要集成LTCC、SAW、TC-SAW、BAW（或性能相当的I.H.PSAW）和SOI开关 。 村田公司定义了这类产品 ， 并且过去近8年的时间内 ， 占据了该市场的绝对主导权 。 三星、华为等手机大厂 ， 曾经或正在大量使用这类产品在其中高端手机中 。 如前文所述 ， 有竞争力的PAMiD供应商主要集中在北美地区；出于供应链多样化的考虑 ， 一些出货量非常大的手机型号 ， 就可能考虑使用MMMB（Multi-Mode Multi-Band） PA加FEMiD的架构 。 MMMB PA的合格供应商广泛分布在北美、中国、韩国 ， 而日本村田的FEMiD产能非常巨大（主要表现在LTCC和SAW） 。 又如前文所述 ， FEMiD的VD值非常高 ， 整体方案的空间利用率也在合理范围内 。
发射5：M/H (L)PAMiD 。 这类产品是射频前端最高市场价值也是综合难度最大的领域 ， 是射频前端细分市场的巅峰 。 M/H通常覆盖的频率范围是1.5GHz~3.0GHz 。 这个频段范围 ， 是移动通信的黄金频段 。 最早的4个FDDLTE 频段Band1/2/3/4在这个范围内 ， 最早的4个TDD LTE频段B34/39/40/41在这个范围内 ， TDS-CDMA的全部商用频段在这个范围内 ， 最早商用的载波聚合方案（Carrier Aggregation）也出现在这个范围（由B1+B3四工器实现） ， GPS、Wi-Fi 2.4G、Bluetooth等重要的非蜂窝网通信也都工作在这个范围 。 可以想象 ， 这段频率范围最大的特点就是“拥挤”和“干扰” ， 也恰恰是高性能BAW滤波器发挥本领的广阔舞台 。 由于这个频率范围商用时间较长 ， 该频率范围内的PA技术相对比较成熟 ， 核心的挑战来自于滤波器件 。
