多视图几何三维重建实战系列- Cascade-MVSNet 作者：浩南来源：公众号|计算

作者：浩南
来源：公众号|计算机视觉工坊（系投稿）
MVSNet在2018年提出后，在估计深度图的应用中取得了非常好的结果。应用CNN于立体匹配的技术也使得传统的匹配效率整体提高。但是因为使用3D卷积神经网络进行深度正则化处理，所以即便在比较低的分辨率（900*600）下，也需要比较高的GPU消耗。针对该问题，该团队在CVPR2019上提出利用循环神经网络对3D代价体进行切片处理，大幅度减少GPU消耗，使得该网络框架不仅可以估计更大范围的场景，且估计精度更高。
本篇文章仍将就MVSNet内存消耗大的问题，介绍CVPR2020的一篇文章：Cascade Cost Volume for High-Resolution Multi-View Stereo and Stereo Matching. 该文章沿用MVSNet深度估计的框架，具体创新在于改进Cost Volume的构造方式，使得利用深度学习估计深度时，在较低GPU消耗上估计高分辨率、大场景的深度。
1、背景介绍
基于深度学习的多视图立体，例如经典的MVSNet网络架构，通常会构造一个三维的代价体去回归场景的深度值，但MVSNet常受限于显存限制而无法对高分辨率的影像进行深度估计。
在MVSNet框架的基础上，多种方法对显存增长问题提出了改进方案，上一篇文章我们介绍了R-MVSNet ，该方法利用循环神经网络GRU ，对三维代价体进行切片，这样不仅保留了靠前的深度和纹理信息，也减少了GPU的消耗，深度估计精度和深度估计范围要优于MVSNet ，不同方法的比较结果可通过图1体现。
文章插图

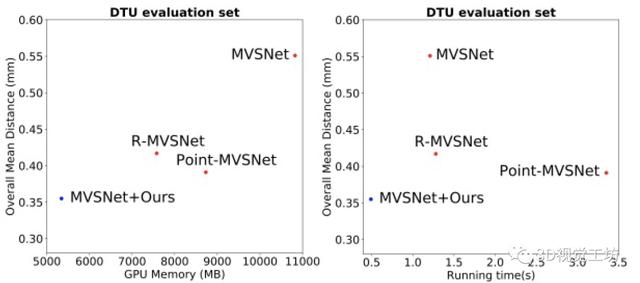

图1 效果比较图
不同于R-MVSNet ，本篇文章（以下简称“Cascade-MVSNet”）则仍旧使用了MVSNet网络框架中的3D卷积神经网络对深度代价体进行正则化，但不同于其代价体的构造， Cascade-MVSNet利用链式代价体构造的策略，先估计较为粗糙的深度值，然后再进一步缩小深度估计范围，提高深度估计精度，实现了在较小的GPU消耗的条件下，得到较高分辨率和较高精度的深度图，经过稠密重建后， Cascade-MVSNet的结果也比之前所提到的方法要更为完整（图2）。
文章插图
图2 稠密重建结果比较
2、代价体构造回顾
沿用立体匹配的视差估计框架，通常深度学习方法都会构造一个沿深度方向的代价体，例如MVSNet借鉴平面扫描算法的原理，构造由沿不同深度而前视平行的平面组成一个相机椎体，然后每一个相机椎体经过采样，变成长宽一致的特征体，通过可微分化的单应性变换将不同视角下的特征扭曲到参考视角上，构成代价体。
一般来说，代价体的长宽则是由输入影像分辨率提供的，深度范围则是通过稀疏重建后的结果提供先验条件。这样的构造方式，使得代价体正则化时，三维代价体的内存消耗会以三次指数的速率增长（图3）。
文章插图
图3 代价体构造示意图
上一篇文章中R-MVSNet使用循环神经网络，对将代价体沿深度切成不同的深度图，利用GRU结构进行正则化处理，相比较MVSNet ，能减少GPU的消耗。可是循环神经网络会涉及一个遗忘的过程，导致网络不能很好地保留像素周围的纹理信息，所以点云完整度不能得到很好地保留（图4）。
文章插图
图4 RNN代价体正则化过程
3、Cascade-MVSNet
为了解决信息保留和GPU消耗的两个问题， Cascade-MVSNet提出一种级联的代价体构造方法，并输出从粗到细的深度估计值。
首先来看其整个网络的架构（图5）。
文章插图
图5 Cascade网络框架示意图
可以看到，整个网络的结构还是沿袭了MVSNet框架（图6），还是以多视图的影像作为输入，然后经过可微分单应性变换形成不同视角下的特征体，在通过代价体构造，形成一个代价体，之后通过回归估计深度值。这里不再对MVSNet作更多的赘述，感兴趣的朋友可以回顾之前的文章：MVSNet 。
文章插图
图6 MVSNet深度估计框架
此篇文章不同的是：整个网络利用级联式代价体的构造策略。首先，原始输入影像，利用特征金字塔网络先对原始影像进行降采样，降低特征体的分辨率，使得可以拥有较为精确的深度估计范围。通过初始的MVSNet框架估计出低分辨率下的深度图后，进入下一阶段。
