多视图几何三维重建实战系列- Cascade-MVSNet( 三 ) 作者：浩南来源：公众号|计算

Mkdir buildCd buildCmake ..Make之后将 --fusibile_exe_path的地址设置为可执行文件所在的地方。第三个要注意的flag是—prob_threshold ，这个表示gipuma算法中利用置信度过滤深度图的阈值，如图11)所示，如果当前像素的置信度较高(c-上部),则说明当前像素的深度估计比较准确，若置信度较低，则说明当前像素上，深度估计有多个峰值，不能确定哪一个是最优深度，也表示当前像素估计的深度不准。因此，利用该阈值对深度图进行过滤，在稠密重建的时候，置信度较低的像素就不进行深度融合。
文章插图

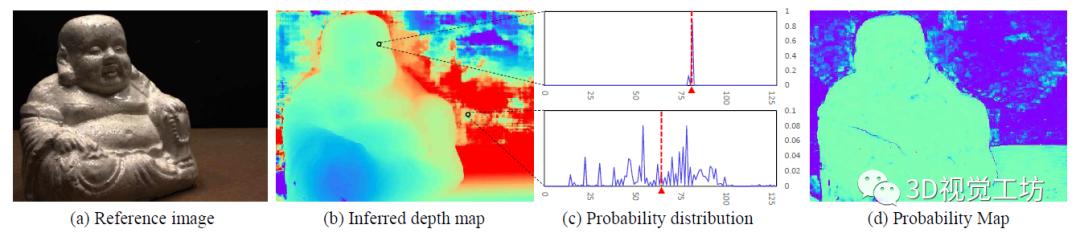

图11 置信度解释示意图[2]
结果分析：
通过输出多个中间结果，对Cascade结果进行分析，首先是跑分结果，通过表1可得，利用Cascade的代价图构造方式在精度和完整度上都比之前的方法更优，比传统方法提升了近15个点，比R-MVSNet方法提升了近10个点。

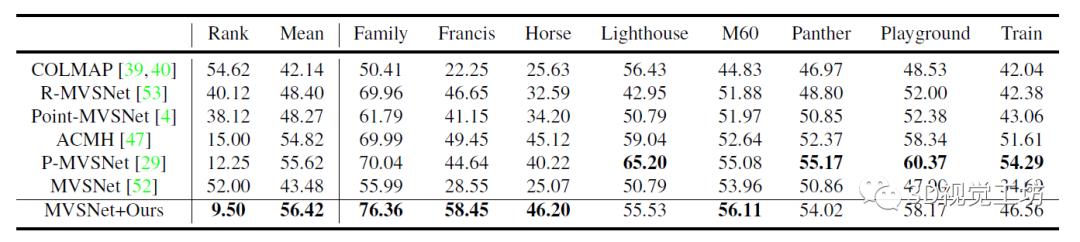

表1 跑分比较结果表
文章插图

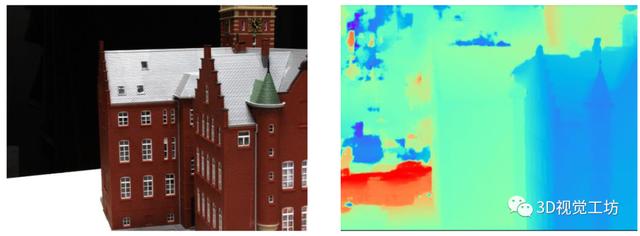

其次，从深度图估计结果看(图12) ，深度图较为平滑、完整，且估计精度比较高，估计错误的大多数是背景或者白色无纹理地区。通过对当前深度图的点云映射(图13) ，当前网络在原图视角下可以保持较高的分辨率，当在meshlab中旋转视角，可以看到当前视角估计出来的稠密点云效果完整，主体部分基本正确，背景部分存在偏差是正常的体现，在整体融合的时候可以滤除掉。
文章插图

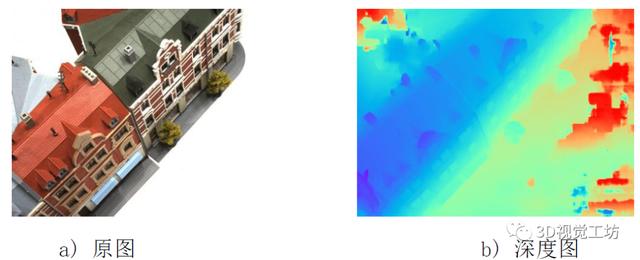

图12 scan15深度估计结果
文章插图

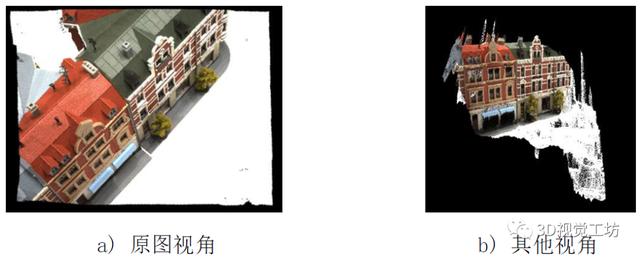

图13 单图恢复点云结果
更多结果：
文章插图
文章插图
文章插图

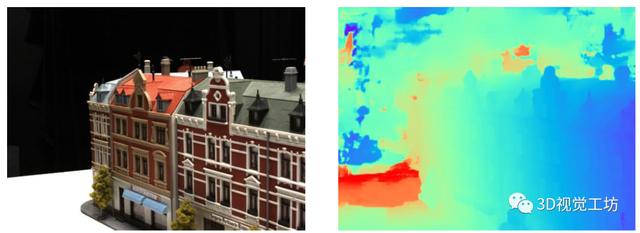

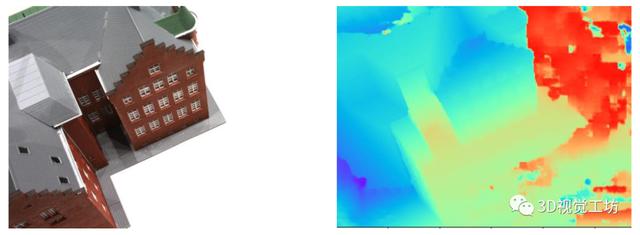

图14 深度估计结果
文章插图

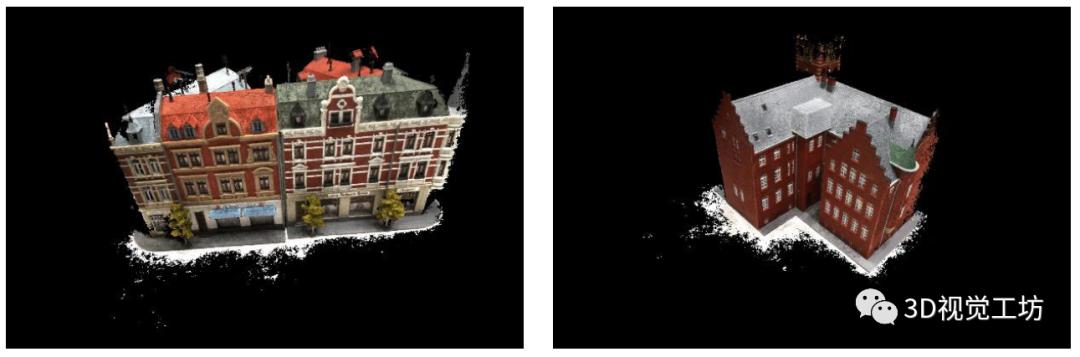

图15 稠密重建结果
以上结果均由笔者亲自试验，效果能达到论文中描述的水平，且GPU消耗基本在7GB以内，可行性比较高。
6、总结
Cascade-MVSNet是一种利用级联式代价体构造，解决MVSNet在深度估计过程中的GPU消耗过大问题、点云完整度不高的深度学习方法。通过实验，该方法在现有的MVSNet框架下，能以较小的GPU消耗，得到较高精度的深度估计结果，同时也能保留较高的完整度。
MVS的深度学习实战系列到目前为止就先告一段落，本系列我们首先回顾了MVS的传统原理和传统方法，并介绍了COLMAP等软件的具体操作，之后，介绍了MVSNet、R-MVSNet和Cascade-MVSNet三个深度学习框架和三维重建的pipeline ，希望大家通过本系列的分享，加深对MVS三维重建的理解。
附录
开源数据集下载链接：在公众号「计算机视觉工坊」，后台回复「mvsnet」，即可直接下载。

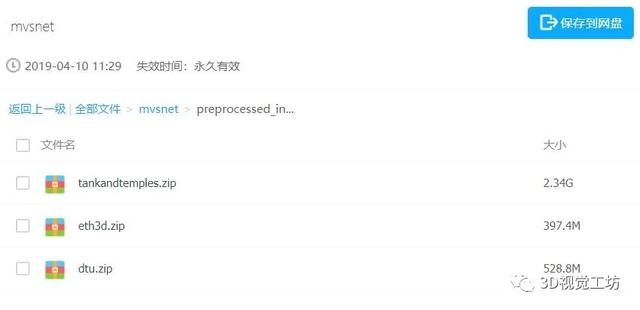

我们需要下载的是用于测试的数据集，所以打开百度云链接时，点击 “mvsnet” ，再点击“preprocessed_inputs” ，下载其中的“dtu.zip”和“tankandtemples.zip”即可（图16）。
文章插图
图16 开源数据集下载
感谢香港科技大学姚遥开源的数据集链接。
