多视图几何三维重建实战系列- Cascade-MVSNet( 二 ) 作者：浩南来源：公众号|计算

下一阶段开始时，先进行上采样，然后以上一层的深度估计范围作为参考，确定改成的深度估计范围和深度估计间隔。最后输出一个较高分辨率的深度图。
如图7 ，根据稀疏重建给予的先验深度范围，第一阶段的深度估计范围将包含整个场景。所以，会和低分辨率影像建立一个体量较小的代价体（图5）。在之后的阶段中，深度估计范围会进一步缩小。
文章插图
文章插图
图7 不同阶段的深度估计范围变化
除了深度估计范围的缩小，深度估计间隔也会进一步缩小，越小的深度估计间隔代表着越精细的深度估计精度。
文章插图
在第k个阶段，假设当前的深度估计范围Rk和深度平面估计间隔Ik ，所以对应的深度估计平面数可以
文章插图
计算。当该阶段的图像分辨率固定后，一个更大的深度估计范围会产生更为精确的深度估计结果，但同时也会提升GPU的消耗。同时根据特征金字塔网络的特点，在级联式代价体构造过程中，每个阶段将按照上一阶段的两倍数量，即在每个阶段的图像的分辨率分别是之前的两倍。
4、Loss的设置
Cascade-MVSNet仍旧是监督学习下的网络结构，同时，因为仍旧沿用MVSNet的网络架构，所以Loss的构造和MVSNet的loss构造形式类似，不同的是， Cascade-MVSNet使用的是级联式的学习策略，所以Loss构造定义为：
文章插图
其中， Lk指的是第k个阶段的总Loss ， λk则表示当前阶段的权重。一般来说，分辨率越高，设置的权重越大。
【多视图几何三维重建实战系列- Cascade-MVSNet】5、Cascade-MVSNet实战操作
首先，再次感谢Yaoyao（香港科技大学）给出已经预处理好的数据，感谢Alibaba集团提供的开源代码。因为Cascade-MVSNet的深度估计框架沿用MVSNet ，所以其输入和MVSNet要求一致，这里不再重复说明，详细数据处理内容，请大家回顾实战系列-MVSNet 。
1）环境配置
参考Alibaba的github主页中的installation ，即可完成环境配置。
（）
2）深度估计

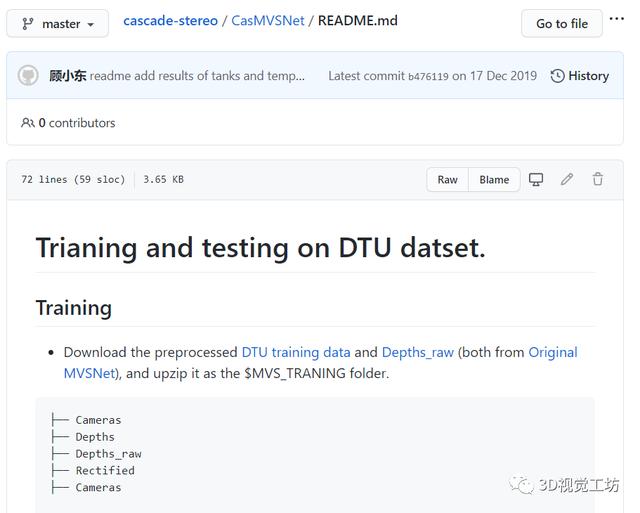

环境配置结束后，需要打开CasMVSNet文件夹（图8），整个cascade-stereo包含多视图立体和双目立体，本篇文章只关注多视图立体方面的应用。所以进入CasMVNSet的文件夹。
文章插图
图8 CasMVSNet目录
具体的配置这里不再重复， Github上的README.md介绍已经十分详尽。运行之后可以得到的结果如下：
·Scan10 数据库
文章插图

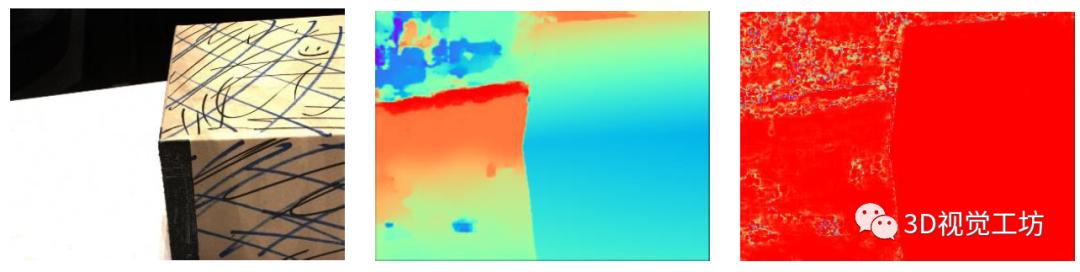

原图 b) 深度图 c) 深度置信度图
图9 深度图估计结果

文章插图

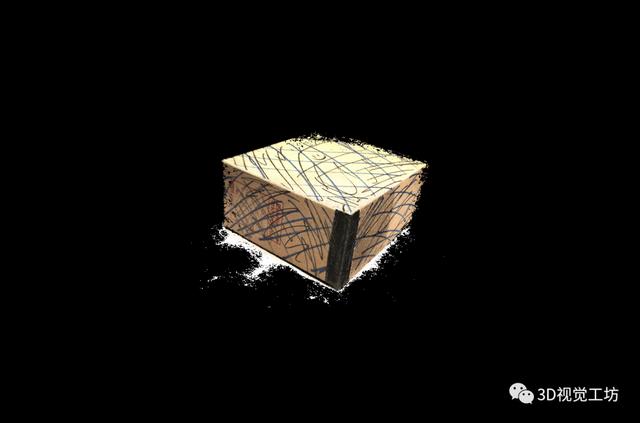

图10 稠密重建结果
3）具体分析
代码分析：
Github上提供了一个shell的脚本，在终端直接运行即可，以下对代码进行简要介绍：

#!/usr/bin/env bashTESTPATH="data/DTU/dtu_test_all"TESTLIST="lists/dtu/test.txt"CKPT_FILE=$1python test.py --dataset=general_eval --batch_size=1 --testpath=$TESTPATH --testlist=$TESTLIST --loadckpt $CKPT_FILE ${@:2}

上述bash中，需要首先设置Test图片的位置，这里设置为下载好的数据集即可， TestList表示设置需要对那几个数据进行深度处理和重建，例如，我想对10,15,24号数据集重建，那Testlist中只要包含scan10, scan15, scan24即可。
CKPT_FILE是训练好的网络的地址，通过官网可以下载预训练的模型。
在test.py中，主要有几个flag需要注意，代码如下：

parser.add_argument('--max_h', type=int, default=864, help='testing max h')parser.add_argument('--max_w', type=int, default=1152, help='testing max w')parser.add_argument('--filter_method', type=str, default='normal', choices=["gipuma", "normal"], help="filter method")parser.add_argument('--fusibile_exe_path', type=str, default='../fusibile/fusibile')parser.add_argument('--prob_threshold', type=float, default='0.9')parser.add_argument('--num_consistent', type=float, default='4')

注意，可以改变测试分辨率的大小，但需要为32的倍数，且最好保证为16:9的长宽比例。其次，使用gipuma进行稠密重建时，需要预下载fusion这个库，这个在可以下载，然后在终端输入：
