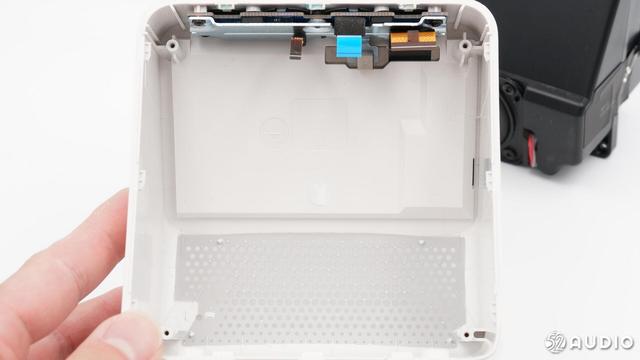

背板上散热孔上覆盖的防尘网特写 ， 热熔固定 。
文章插图
音箱腔体内部结构一览 ， 主板上覆盖大面积铝制散热片 。
文章插图

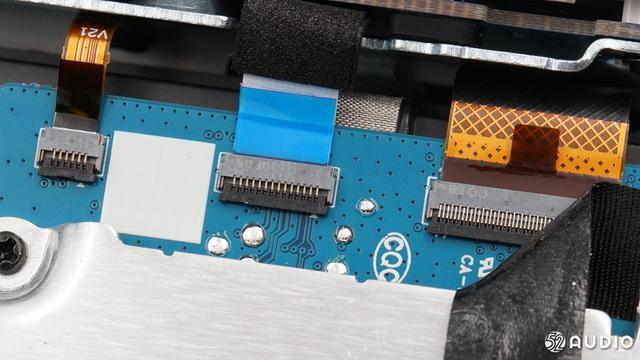

不同部分之间通过排线与主板连接 ， 主板上排线插座特写 。
文章插图
取掉排线 ， 即可取出腔体内部主体结构 。
文章插图

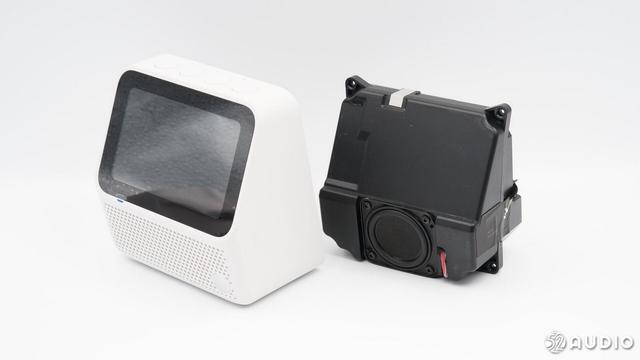

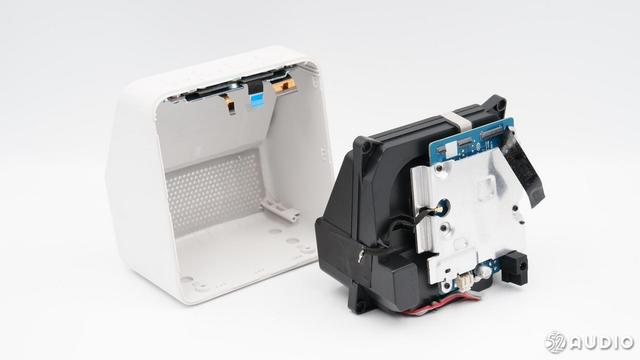

音箱拆解一览 。
文章插图
音箱腔体内部结构一览 。
文章插图
功能按键小板通过金属片和螺丝固定在腔体内壁上 。
文章插图
卸掉螺丝 ， 取掉小板 。
文章插图

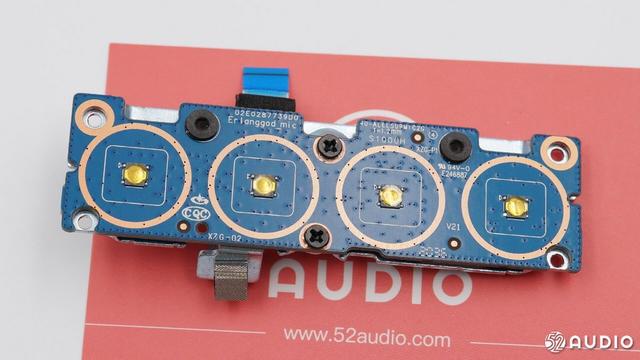

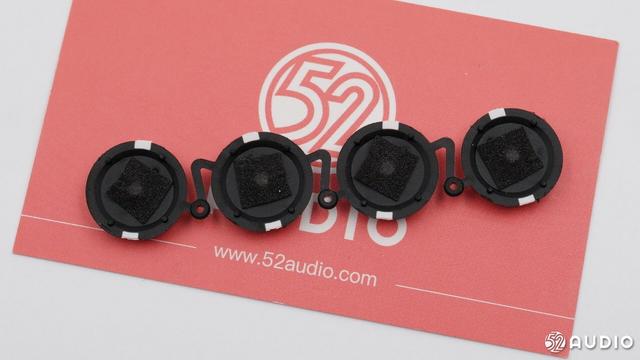

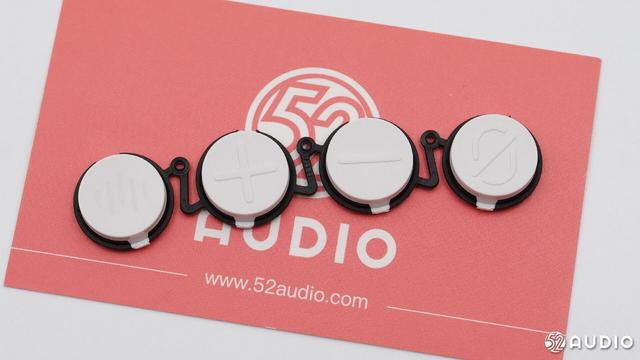

四颗功能按键为“手牵手”设计 。
文章插图
功能按键背面特写 。
文章插图

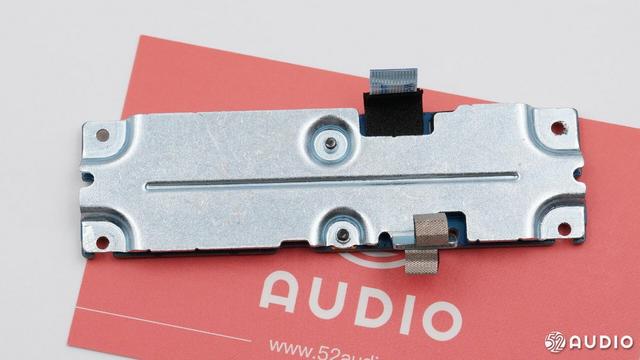

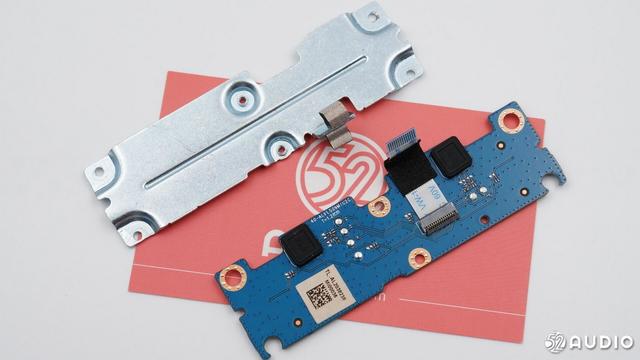

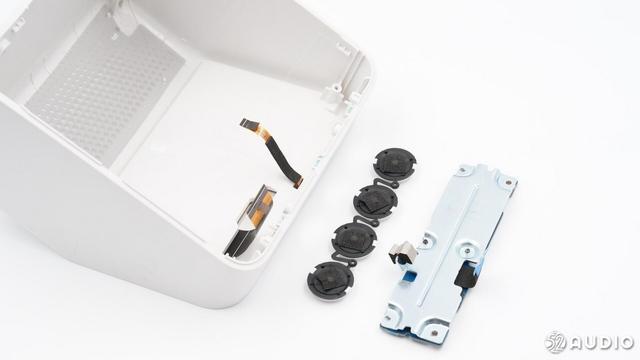

功能按键小板背面固定有金属片 。
文章插图
金属片与小板之间有两颗螺丝固定 。
文章插图
卸掉螺丝 ， 取掉按键小板 。
文章插图

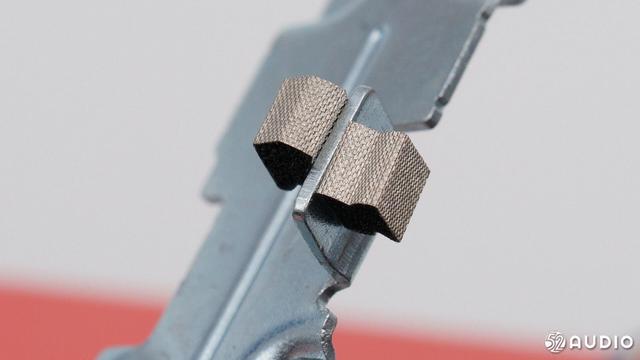

金属片上接地导电布特写 。
文章插图

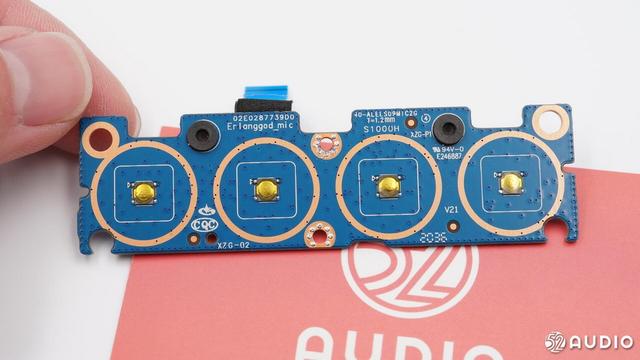

操控小板正面特写 ， 有四颗微动按键 ， 两颗麦克风开孔 。
文章插图

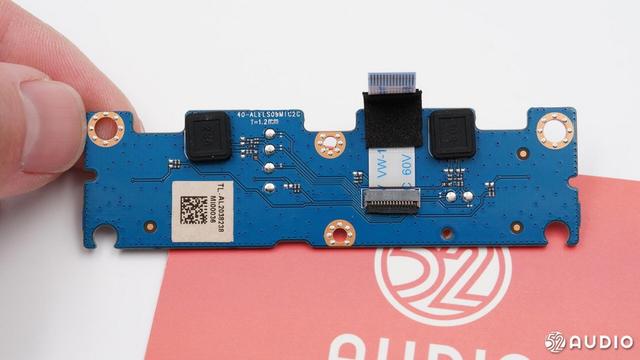

背面的两颗麦克风被黑色橡胶罩防护 。
文章插图

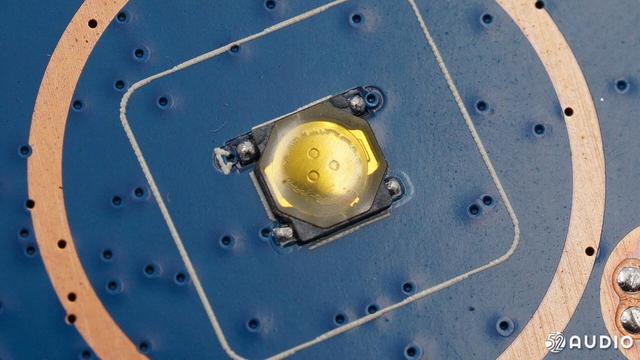

微动按键特写 。
文章插图

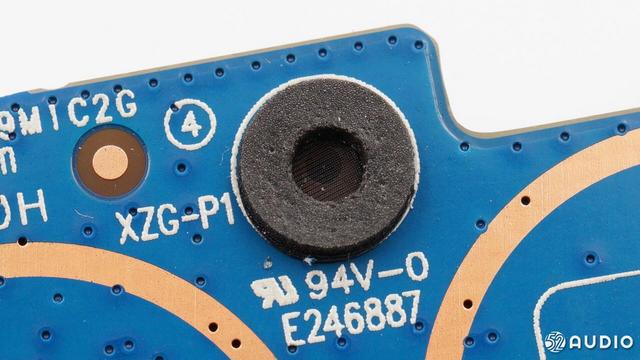

小板上麦克风开孔特写 ， 外层有海绵圆环 ， 内部覆盖有防尘网 。
文章插图

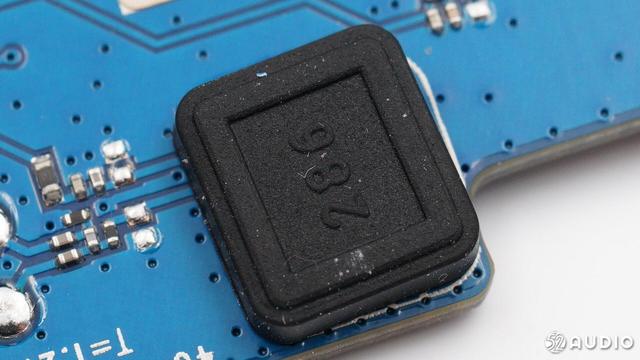

麦克风黑色橡胶罩特写 ， 背面有凸起的286字样 。
文章插图

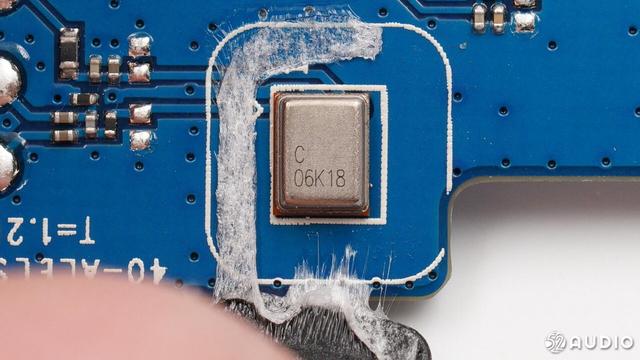

取掉橡胶罩 ， 镭雕C06K18 的MEMS硅麦特写 。
文章插图

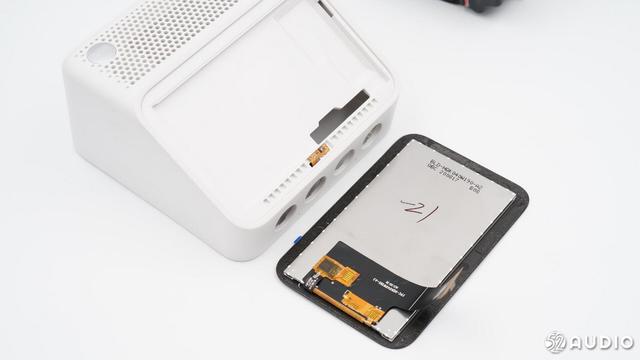

从腔体上取掉音箱屏幕 。
文章插图
光线传感器特写 ， 焊接在FPC上 。
文章插图

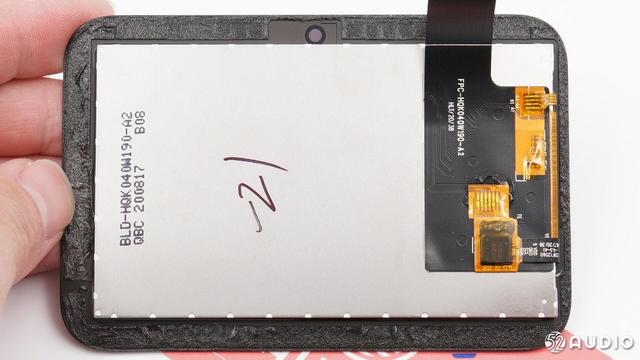

显示屏背面特写 。
文章插图

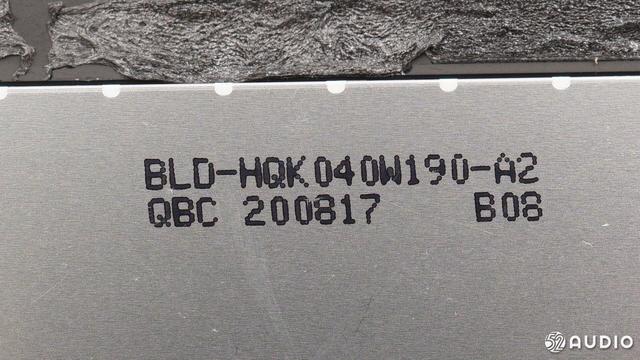

显示屏上印制信息BLD-HQK040W190-A2 ， QBC 200817 ， B08 。
文章插图

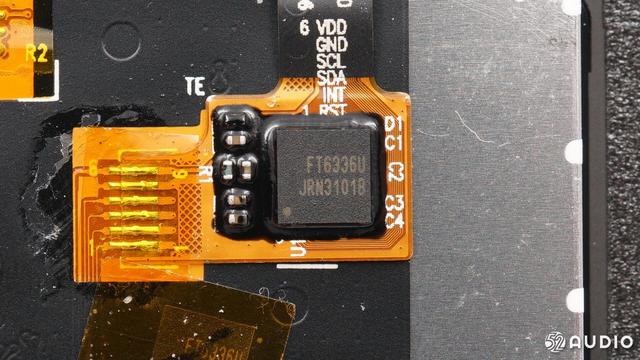

敦泰 FT6336U 触屏控制IC 。
文章插图

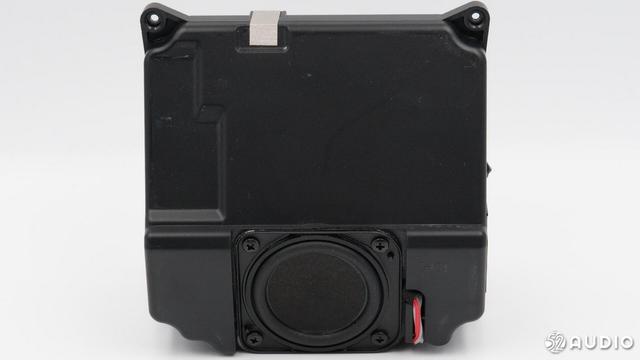

音腔单元正面一览 ， 扬声器位于下方 ， 通过四颗螺丝固定 。
文章插图

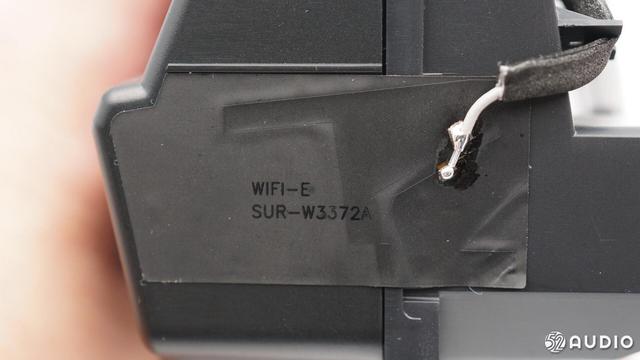

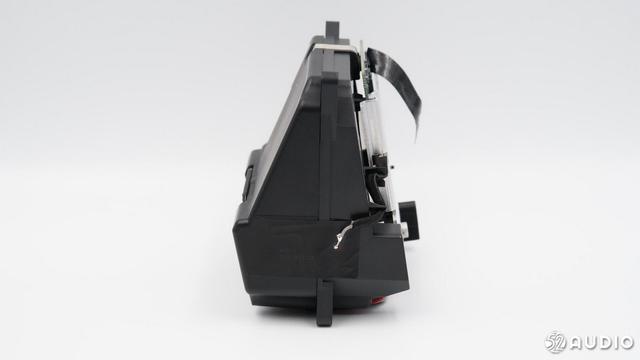

音腔单元侧面一览 ， WiFi 天线贴在音腔壁上 。
文章插图

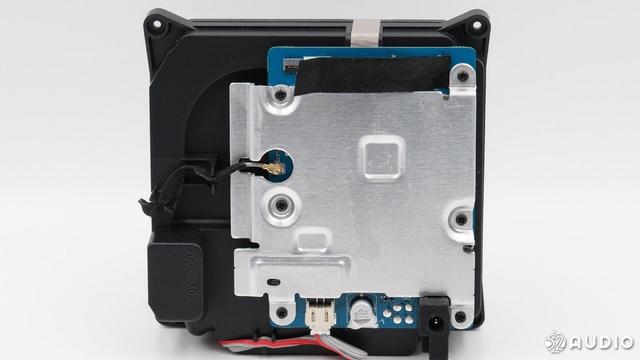

音箱主板通过散热片和螺丝固定在音腔背面 。
文章插图
主板与扬声器连接导线固定在音腔单元底部 。
文章插图

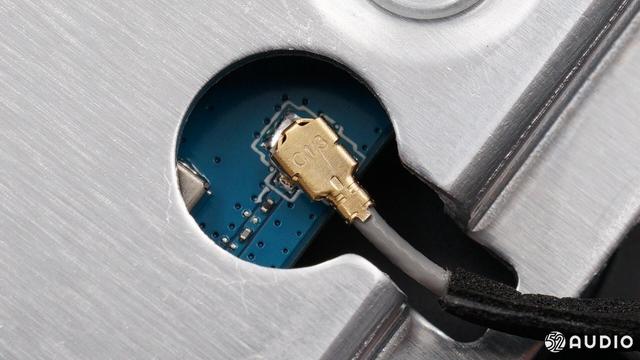

WiFi天线与主板连接的同轴插座特写 。
文章插图
WiFi天线特写 。
文章插图
扬声器特写 ， 纸盆橡胶圈 。
