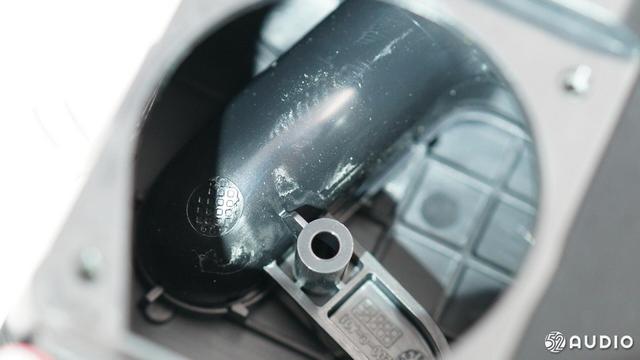

卸掉螺丝取掉扬声器 ， 可以看到音箱内部的倒相管 。
文章插图

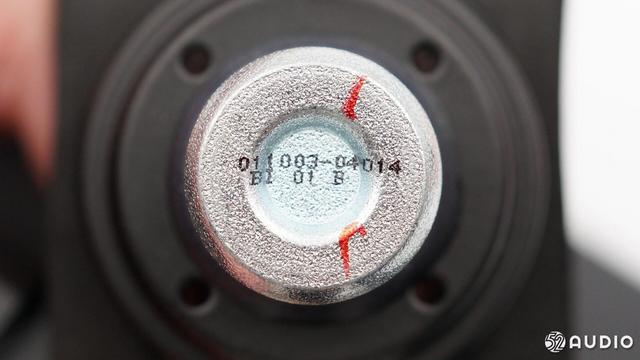

扬声器背部T铁特写 ， 印有011003-04014 B1 01 B信息 。
文章插图

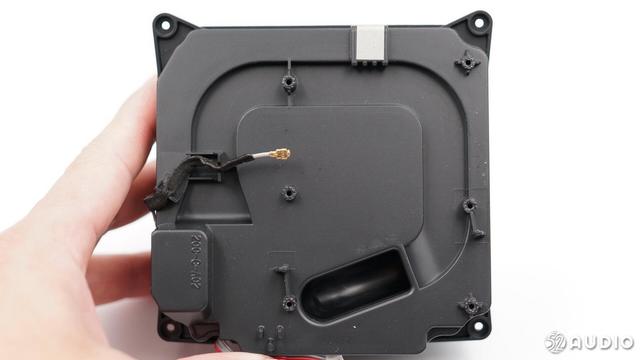

取掉主板 ， 音腔背面结构一览 。
文章插图

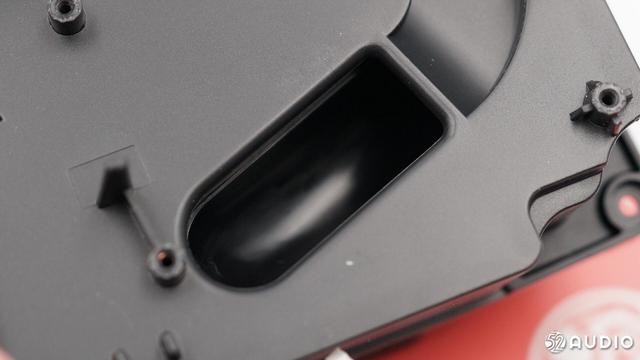

腔体上倒相管特写 。
文章插图

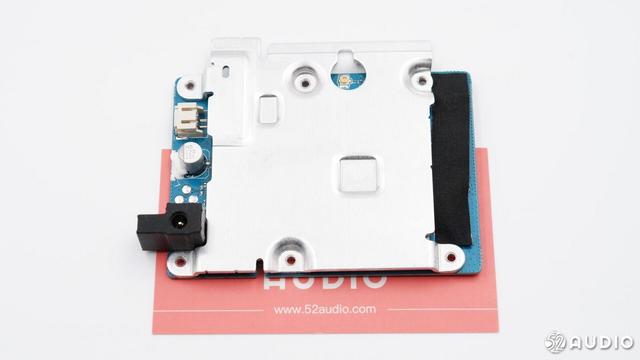

主板上散热片既起到固定主板的作用 ， 也起到了散热作用 。
文章插图

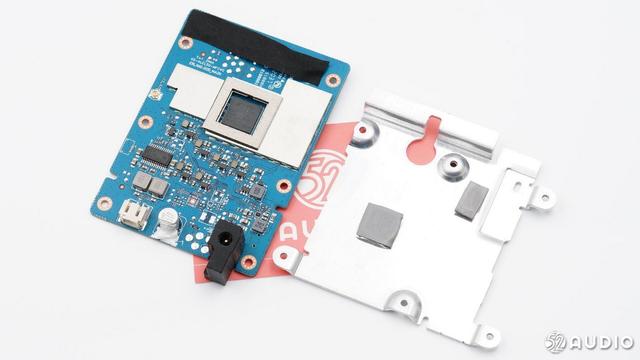

移开散热片 ， 主板元器件一览 ， 散热片上有两块导热垫 ， 分别为主控IC和功放芯片散热 。
文章插图

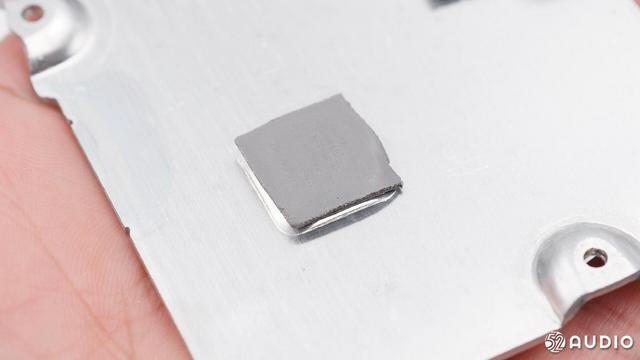

主控芯片上方的导热垫 。
文章插图
散热片与一元硬币厚度对比 。
文章插图

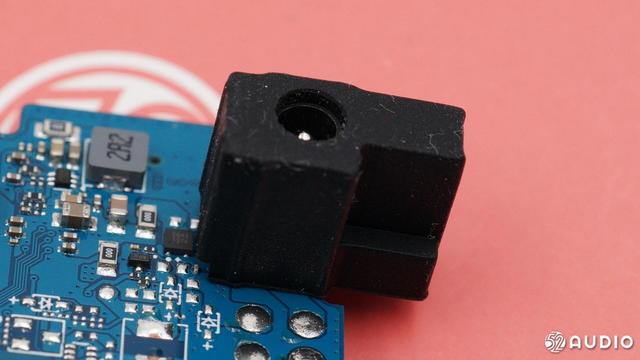

DC电源接口有黑色绝缘橡胶罩包裹 。
文章插图

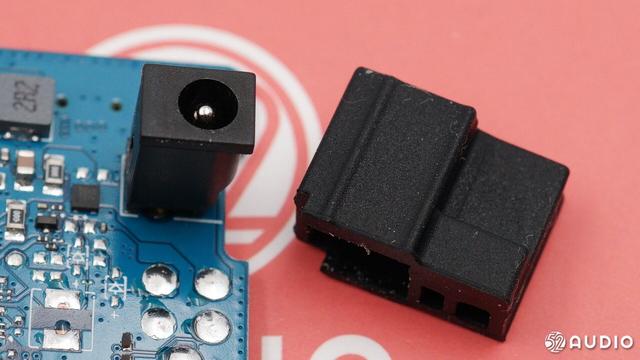

取掉橡胶罩 ， DC电源接口特写 。
文章插图

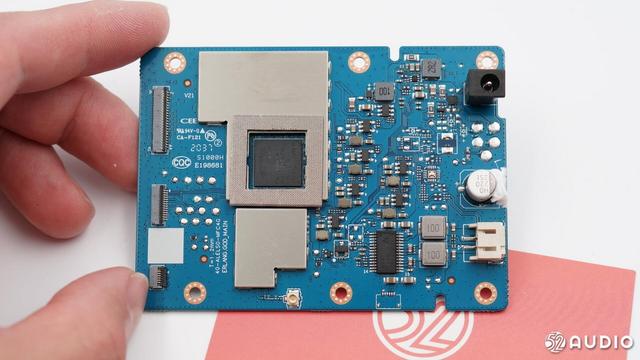

主板正面一览 ， 左侧有大面积屏蔽罩覆盖 ， 主控芯片裸露出来 。
文章插图

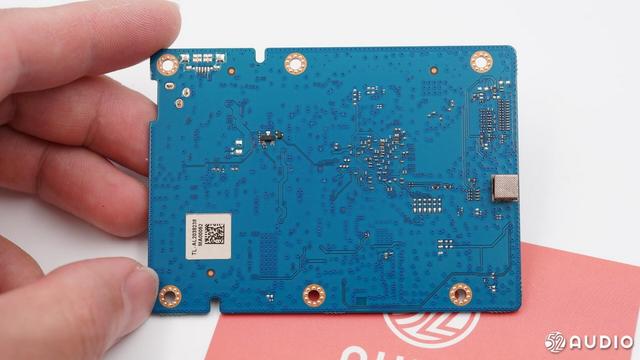

主板背面一览 。
文章插图

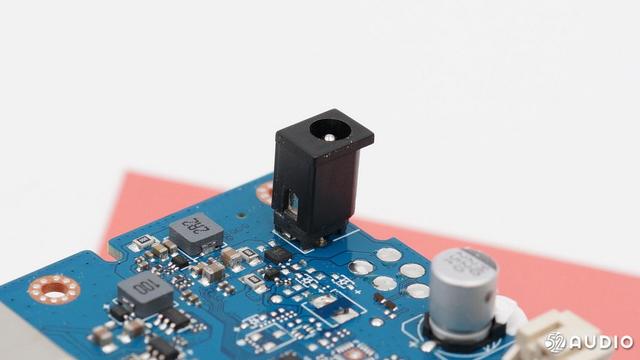

DC电源接口与主板垂直焊接 。
文章插图

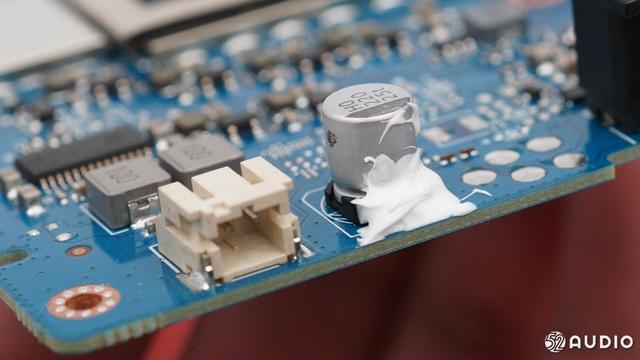

扬声器接口特写 ， 电容打胶加固 。
文章插图

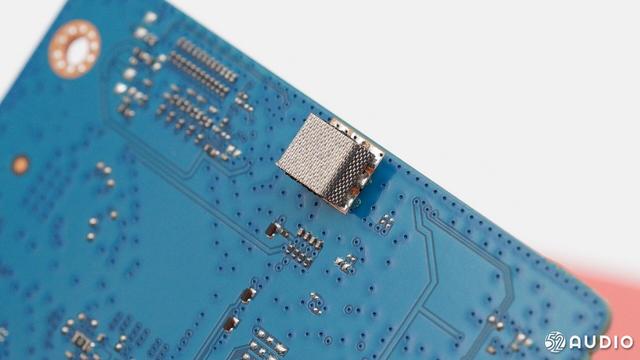

主板上导电布特写 。
文章插图

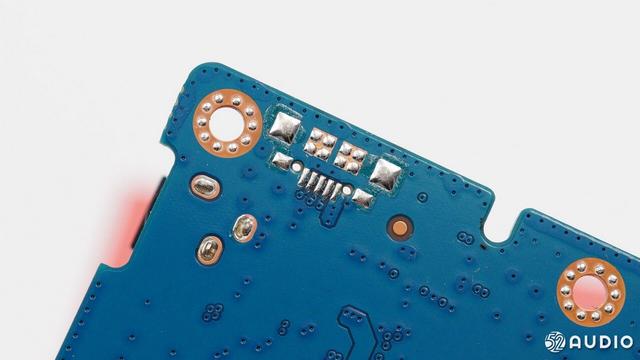

主板上预留的Micro-USB焊点 。
文章插图

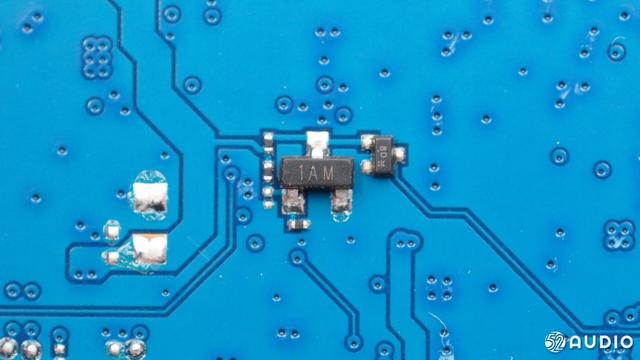

丝印1AM的信号三极管 。
文章插图

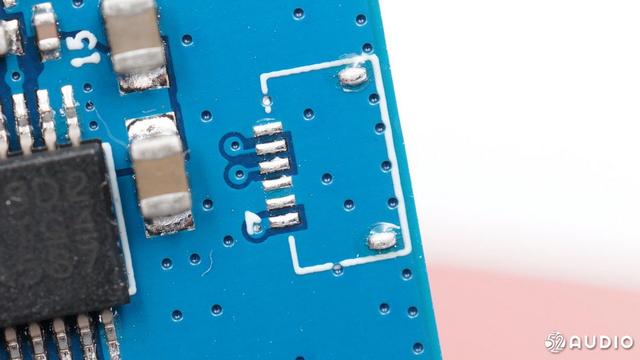

预留的插座焊点 。
文章插图

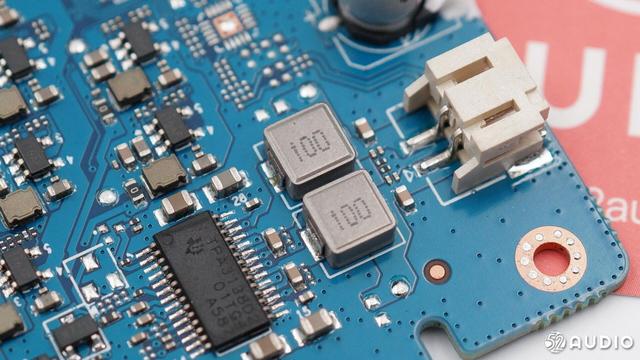

两颗10μH的贴片电感 ， 用于数字功放输出滤波 。
文章插图

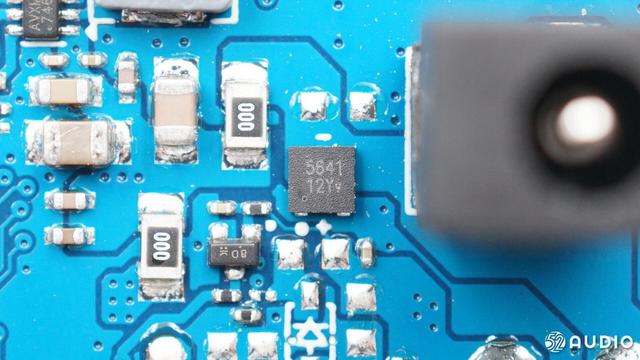

韦尔半导体 ESD5641 TVS保护二极管 ， 用于输入过压保护 。
文章插图

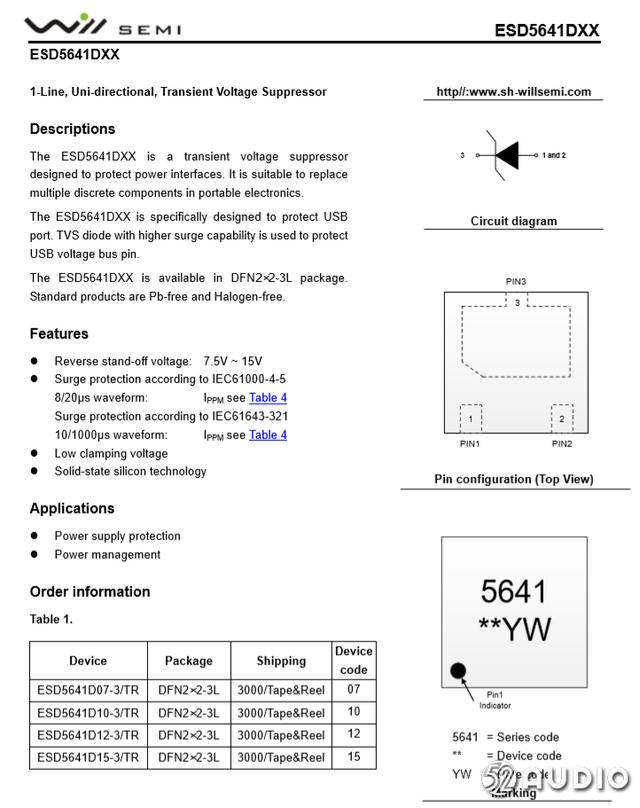

韦尔半导体 ESD5641 详细资料图 。
文章插图

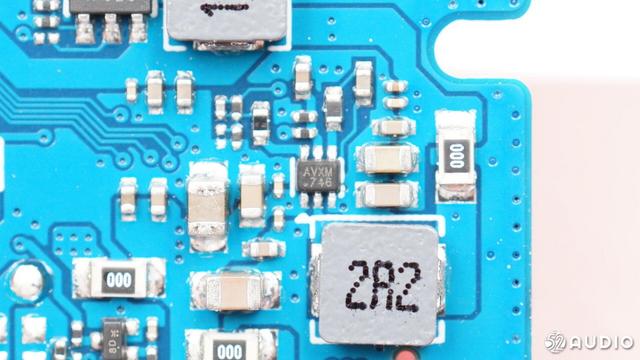

丝印AVXM 746的IC 。
文章插图

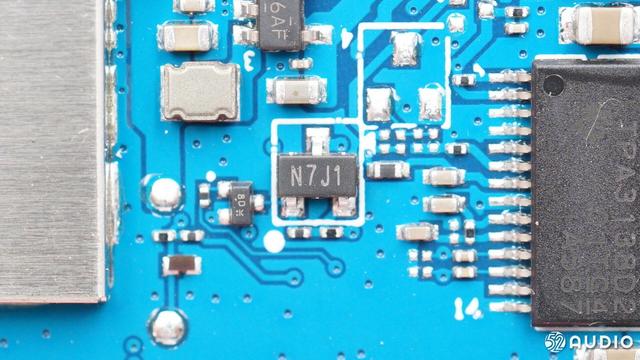

丝印N7J1的IC 。
文章插图

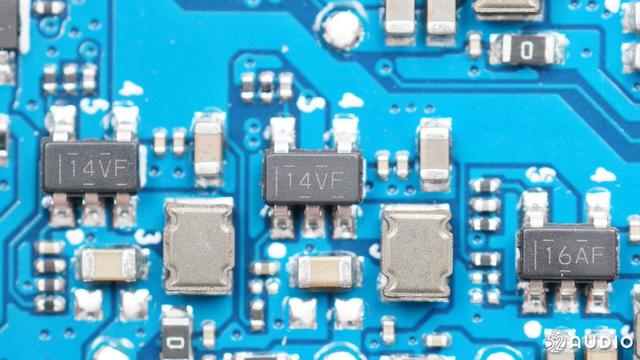

TI TLV62569 2A输出同步降压转换器 。
文章插图

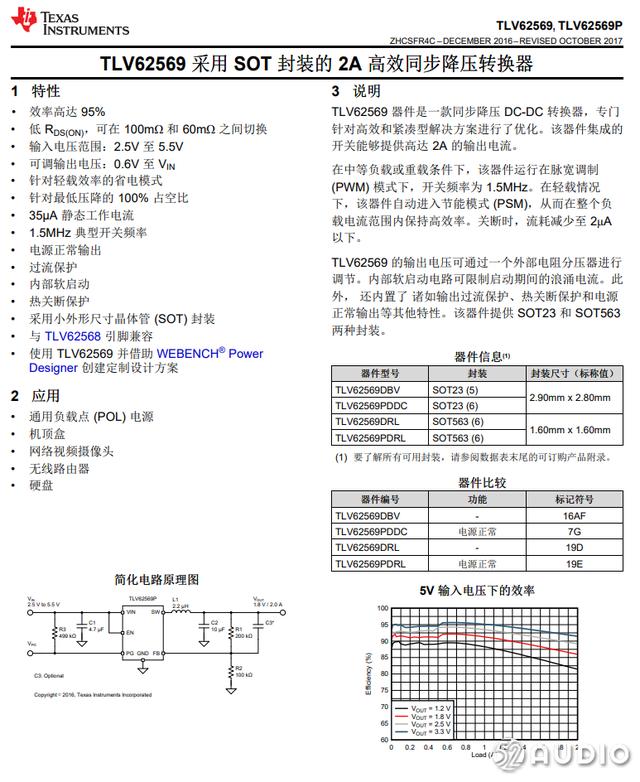

TI TLV62569 详细资料 。
文章插图
TI TLV62568 1A 同步降压转换器 。
文章插图

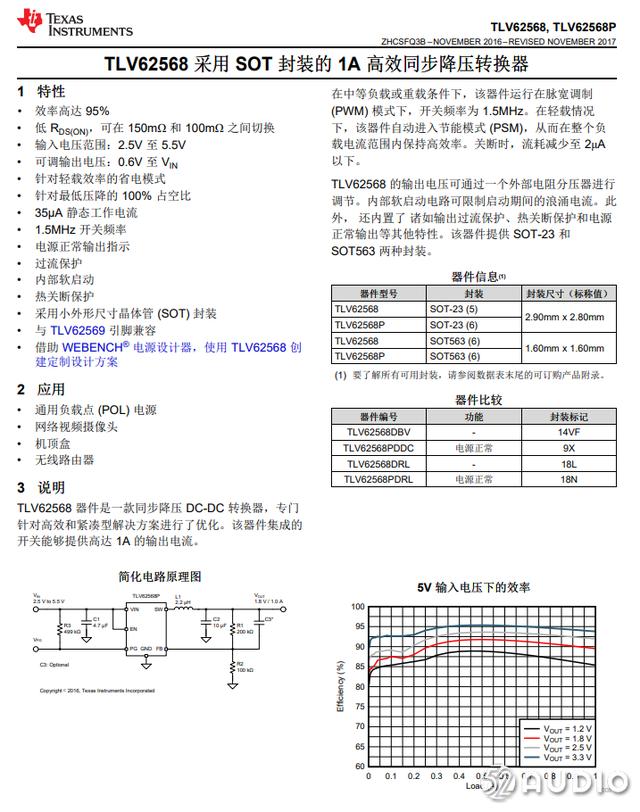

【拆解报告：天猫精灵 CC MINI 带屏智能音箱】TI TLV62568 详细资料 。
文章插图

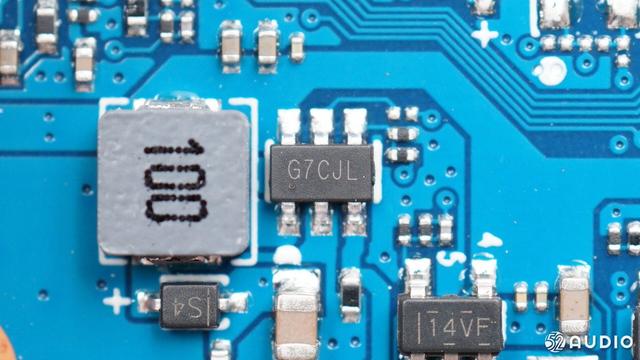

丝印G7CJL的IC 。
文章插图

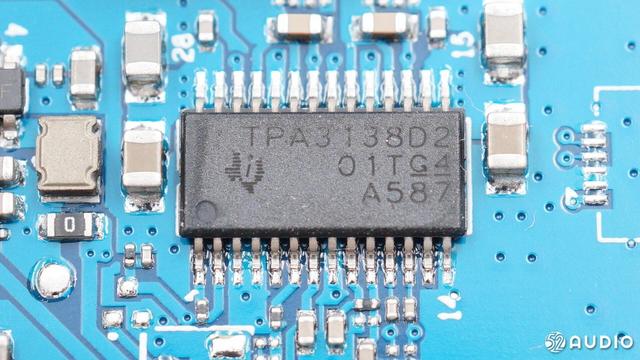

TI德州仪器 TPA3138D2 D 类立体声音频放大器IC ， 支持无电感器运行 ， 支持3.5V至14.4V宽电压工作范围 。 采用单声道输出 ， 1SPW模式下空闲电流仅为20mA（12V） ， 适用于便携式产品应用 。
文章插图

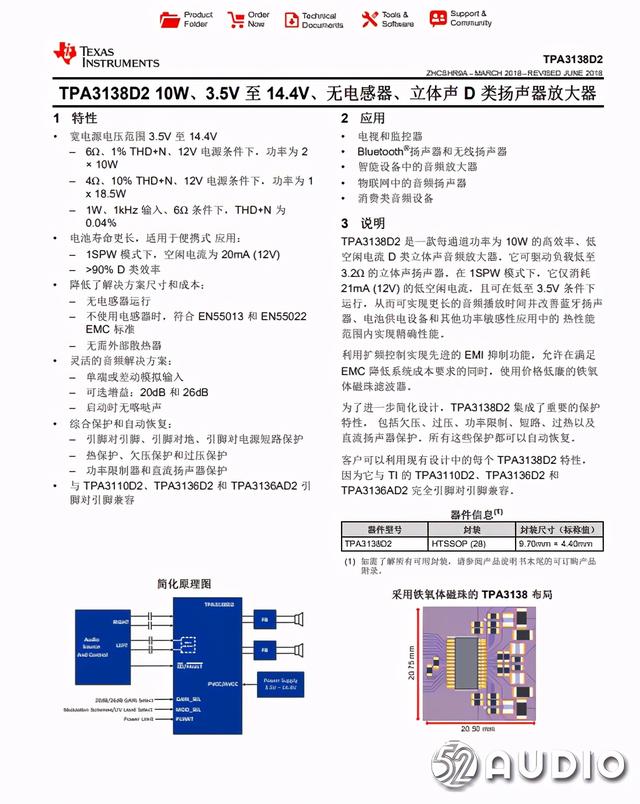

TI德州仪器TPA3138D2详细资料图 。
