● 对应一个特定的吸收环境和一个特定大小的电容C，有一个最合适大小的电阻R，形成最大的阻尼、获得最低的电压尖峰。
● RC吸收是无方向吸收，因此RC吸收既可以用于单向电路的吸收，也可用于双向或者对称电路的吸收。

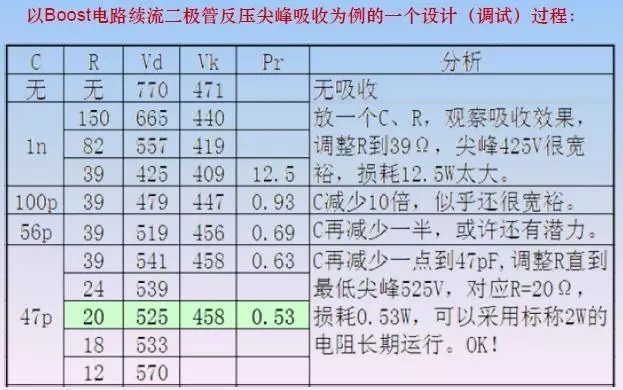

RC 吸收设计


文章插图


文章插图
● RC吸收的设计方法的难点在于：吸收与太多因素有关，比如漏感、绕组结构、分布电感电容、器件等效电感电容、电流、电压、功率等级、di/dt、dv/dt、频率、二极管反向恢复特性等等。而且其中某些因素是很难获得准确的设计参数的。
● 比如对二极管反压的吸收，即使其他情况完全相同，使用不同的二极管型号需要的RC吸收参数就可能有很大差距。很难推导出一个通用的计算公式出来。
● R 的损耗功率可大致按下式估算：
Ps = FCU2
其中U为吸收回路拓扑反射电压。
● 工程上一般应该在通过计算或者仿真获得初步参数后，还必须根据实际布线在板调试，才能获得最终设计参数。

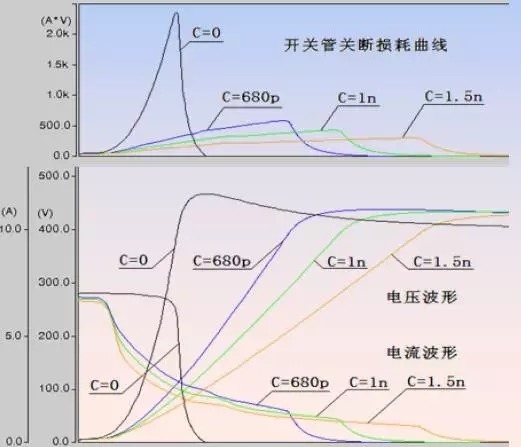

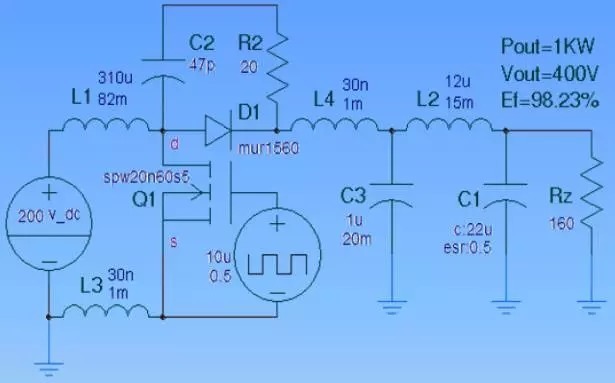

RCD 吸收


文章插图


文章插图
特点
● RCD吸收不是阻尼吸收，而是靠非线性开关D 直接破坏形成电压尖峰的谐振条件，把电压尖峰控制在任何需要的水平。
● C 的大小决定吸收效果（电压尖峰），同时决定了吸收功率（即R的热功率）。
● R 的作用只是把吸收能量以热的形式消耗掉。其电阻的最小值应该满足开关管的电流限制，最大值应该满足PWM逆程RC放电周期需要，在此范围内取值对吸收效果影响甚微。
● RCD吸收会在被保护的开关器件上实现某种程度的软关断，这是因为关断瞬间开关器件上的电压即吸收电容C上的电压等于0，关断动作会在C 上形成一个充电过程，延缓电压恢复，降低dv/dt，实现软关断。
不适应性
● RCD吸收一般不适合反激拓扑的吸收，这是因为RCD吸收可能与反激拓扑相冲突。
● RCD吸收一般不适合对二极管反压尖峰的吸收，因为RCD吸收动作有可能加剧二极管反向恢复电流。
钳位吸收
RCD 钳位
● 尽管RCD钳位与RCD吸收电路可以完全相同，但元件参数和工况完全不同。RCD吸收RC时间常数远小于PWM周期，而RCD钳位的RC时间常数远大于PWM周期。
● 与RCD吸收电容的全充全放工况不同，RCD钳位的电容可以看成是电压源，其RC充放电幅度的谷值应不小于拓扑反射电压，峰值即钳位电压。
