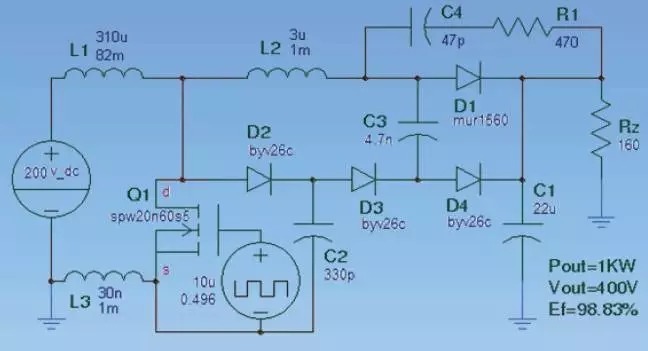

无源无损缓冲吸收

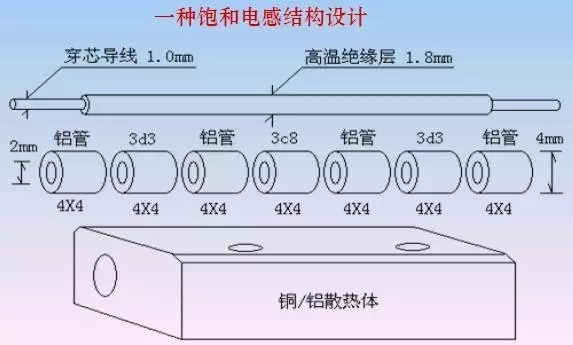

文章插图

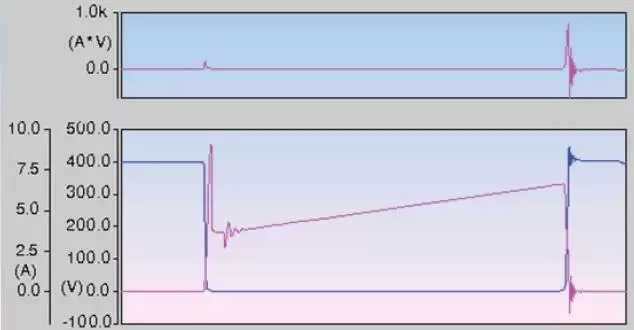

文章插图
● 如果缓冲电感本身是无损的(非饱和电感),而其电感储能又是经过无损吸收的方式处理的,即构成无源无损缓冲吸收电路,实际上这也是无源软开关电路。
● 缓冲电感的存在延迟和削弱的开通冲击电流,实现了一定程度的软开通。
● 无损吸收电路的存在延迟和降低了关断电压的dv/dt,实现了一定程度的软关断。
● 实现无源软开关的条件与无损吸收大致相同。并不是所有拓扑都能够搭建出一个无源软开关电路。因此除了经典的电路外,很多无源软开关电路都是被专利的热门。
● 无源无损软开关电路效率明显高于其他缓冲吸收方式,与有源软开关电路效率相差无几。因此只要能够实现无源软开关的电路,可不必采用有源软开关。

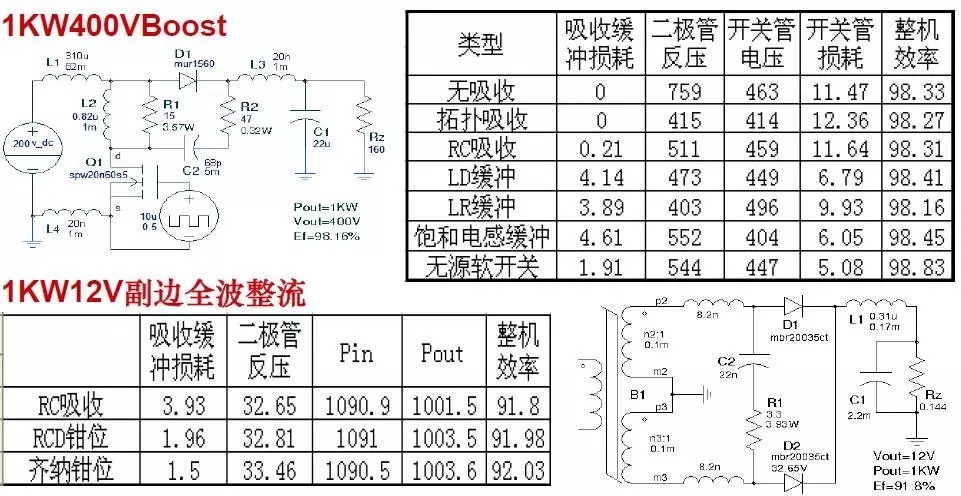

吸收缓冲电路性能对
文章插图
滤波缓
● 电路中的电解电容一般具有较大的ESR(典型值是百毫欧姆数量级),这引起两方面问题:一是滤波效果大打折扣;二是纹波电流在ESR上产生较大损耗,这不仅降低效率,而且由于电解电容发热直接导致的可靠性和寿命问题。
● 一般方法是在电解电容上并联高频无损电容,而事实上,这一方法并不能使上述问题获得根本的改变,这是由于高频无损电容在开关电源常用频率范围内仍然存在较大的阻抗的缘故。
● 提出的办法是:用电感将电解和CBB分开,CBB位于高频纹波电流侧,电解位于直流(工频)侧,各自承担对应的滤波任务。
● 设计原则:Π形滤波网络的谐振频率Fn应该错开PWM频率Fp。可取Fp=(1.5~2)Fn 。
● 这一设计思想可以延伸到直流母线滤波的双向缓冲,或者其他有较大滤波应力的电路结构。
振铃

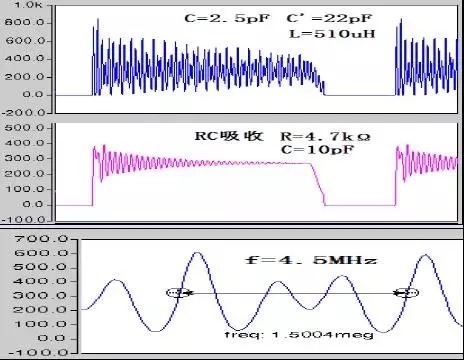

文章插图

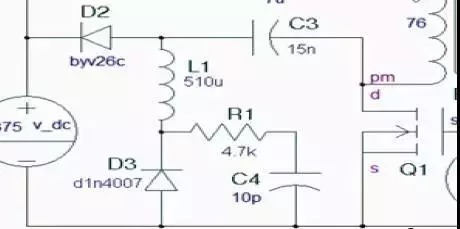

文章插图

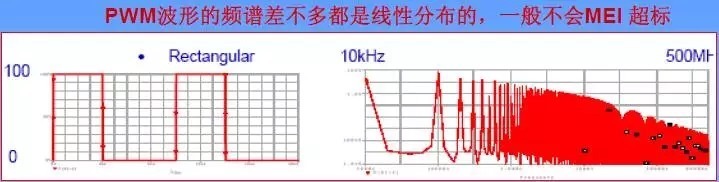

文章插图
振铃的危害:
● MEI测试在振铃频率容易超标。
● 振铃将引起振铃回路的损耗,造成器件发热和降低效率。
● 振铃电压幅度超过临界值将引起振铃电流,破环电路正常工况,效率大幅度降低。
