振铃的成因：
● 振铃多半是由结电容和某个等效电感的谐振产生的。对于一个特定频率的振铃，总可以找到原因。电容和电感可以确定一个频率，而频率可以观察获得。电容多半是某个器件的结电容，电感则可能是漏感。
● 振铃最容易在无损（无电阻的）回路发生。比如：副边二极管结电容与副边漏感的谐振、杂散电感与器件结电容的谐振、吸收回路电感与器件结电容的谐振等等。
振铃的抑制：
● 磁珠吸收，只要磁珠在振铃频率表现为电阻，即可大幅度吸收振铃能量，但是不恰当的磁珠也可能增加振铃。
● RC 吸收，其中C可与振铃（结）电容大致相当，R 按RC吸收原则选取。
● 改变谐振频率，比如：只要将振铃频率降低到PWM频率相近，即可消除PWM上的振铃。
● 特别地，输入输出滤波回路设计不当也可能产生谐振，也需要调整谐振频率或者其他措施予以规避。
吸收缓冲能量再利用


文章插图

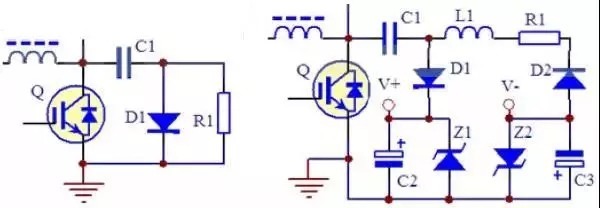

RCD吸收能量回收电路
只要将吸收电路的正程和逆程回路分开，形成相对0 电位的正负电流通道，就能够获得正负电压输出。其设计要点为：
RCD吸收电路参数应主要满足主电路吸收需要，不建议采用增加吸收功率的方式增加直流输出功率。
