显卡拆解RX 6800 XT公版显卡拆解
文章插图

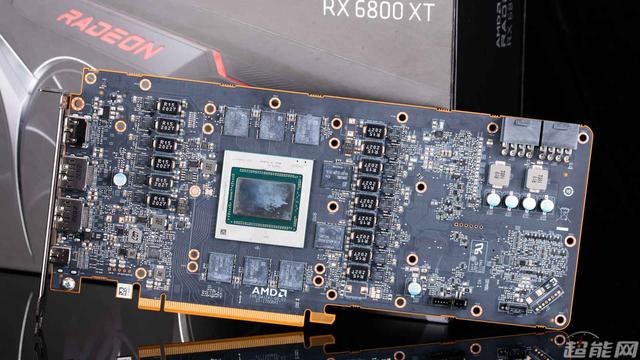

RX 6800 XT公版 PCB正面
RX 6800 XT公版显卡用料非常扎实，标准的双8PIN供电位于PCB右侧，显卡共计15相供电。 6相供电位于PCB左侧， 9相供电位于PCB右侧。
文章插图

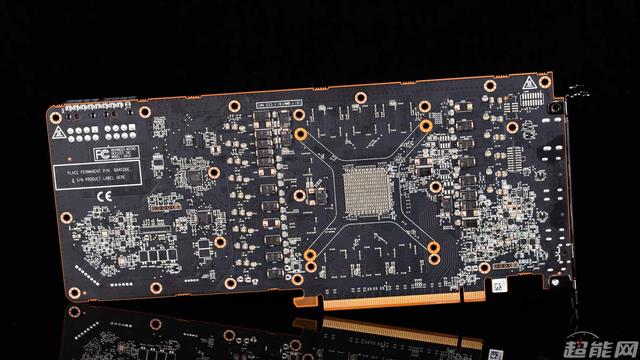

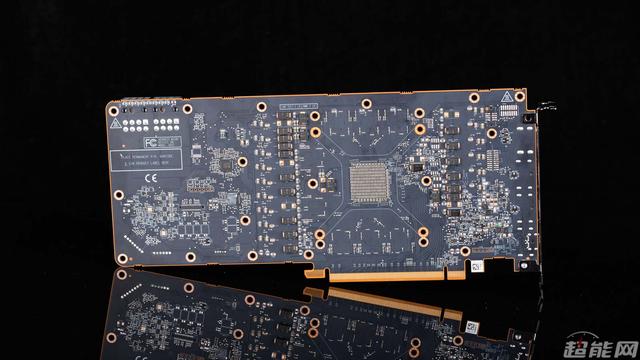

RX 6800 XT公版 PCB背面
文章插图

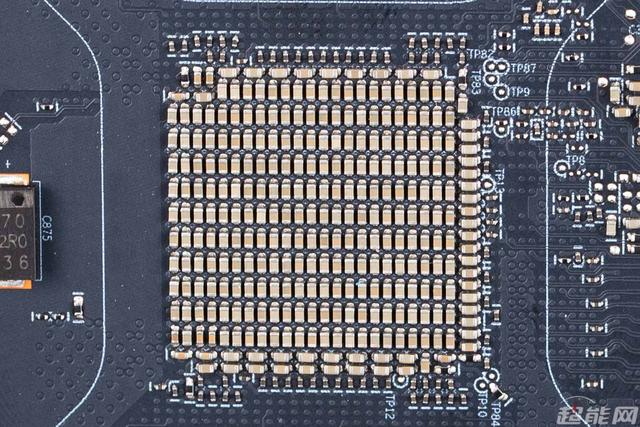

RX 6800 XT公版核心背面的陶瓷电容
文章插图

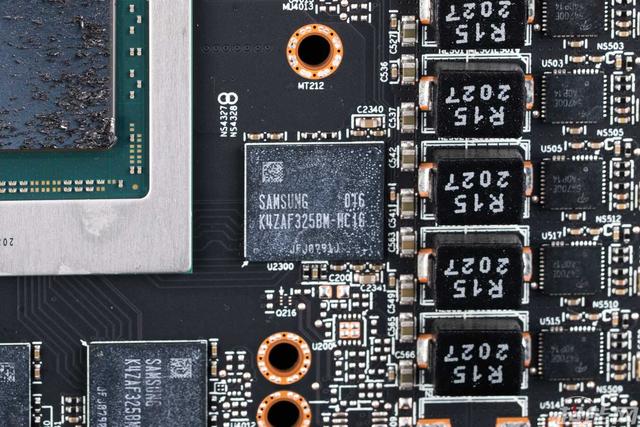

RX 6800 XT公版采用了8颗2GB容量的GDDR6显存，总容量16GB ，显卡位宽256-bit、显存速率16Gbps ，显卡带宽512GB/s ，显存制造商为三星。
文章插图

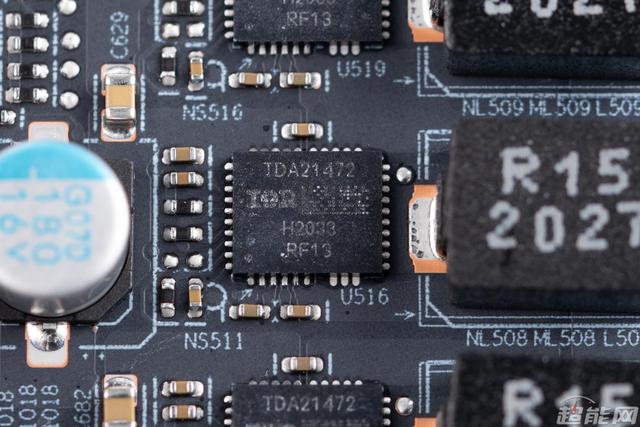

RX 6800 XT公版的供电MosFET来自英飞凌，型号为TDA21472 ，单个最大电流为70A 。
文章插图
文章插图

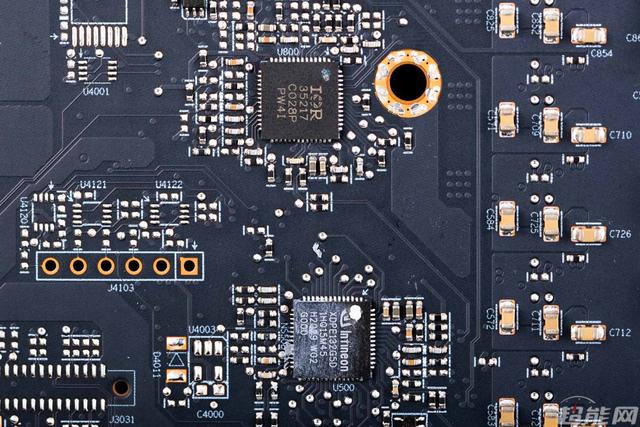

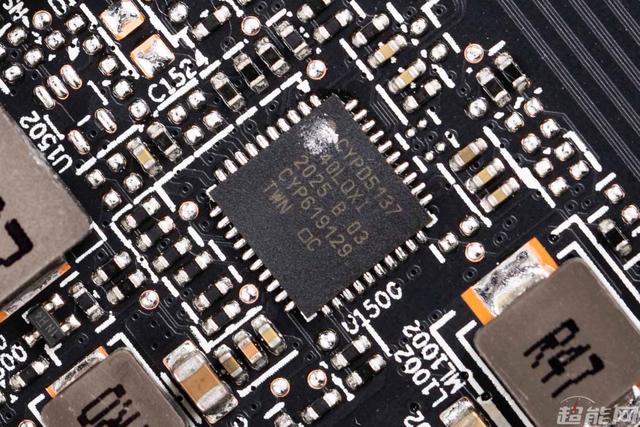

RX 6800 XT公版的供电PWM共有三颗芯片，分别是IR35217、英飞凌的XDPE132G5D、CYPD5137-40LQXI ，正面一颗，背面两颗。
文章插图

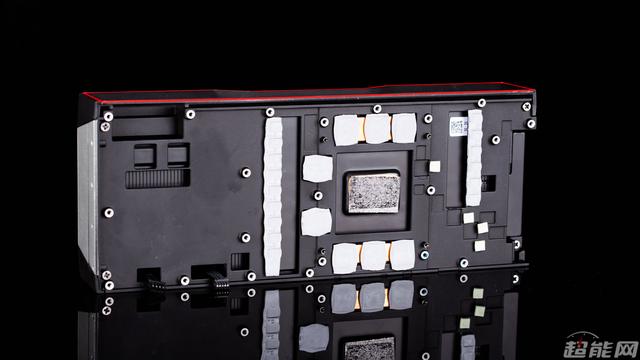

RX 6800 XT公版采用真空腔均热板进行散热，这相比铜管散热更为高效，在显存、供电MosFET上均配备导热贴，方便散热器快速的带走这些关键零部件的热量。此外核心散热并没有采用硅脂，而是与RX 5700系列公版一样的石墨烯散热片方案，理论上这种设计的热传导效率会更好一些。
文章插图

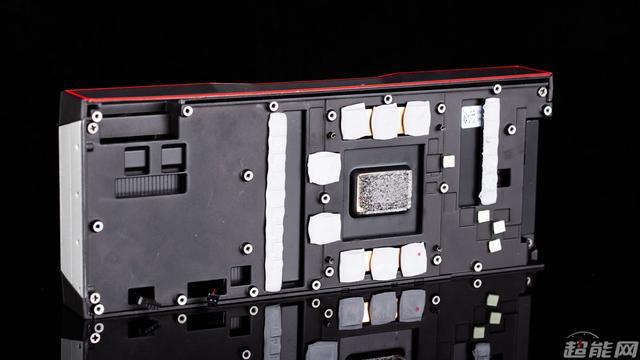

RX 6800 XT公版背板
RX 6800公版显卡拆解
文章插图
RX 6800公版 PCB正面

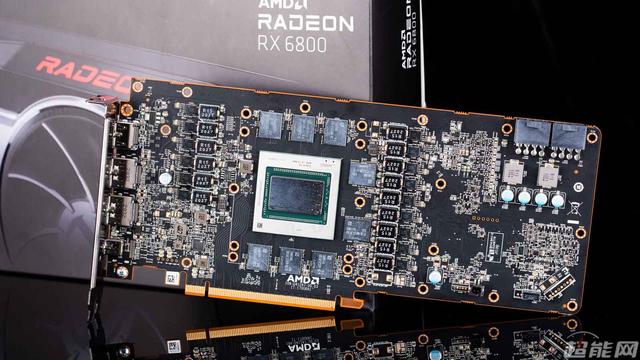

RX 6800公版显卡用料也非常扎实，在长度上与之前的RX 6800 XT公版PCB保持一致，同样的标准双8PIN供电，显卡共计15相供电。 6相供电位于PCB左侧， 9相供电位于PCB右侧。
文章插图
RX 6800公版 PCB背面
文章插图
RX 6800公版核心背面的陶瓷电容
文章插图

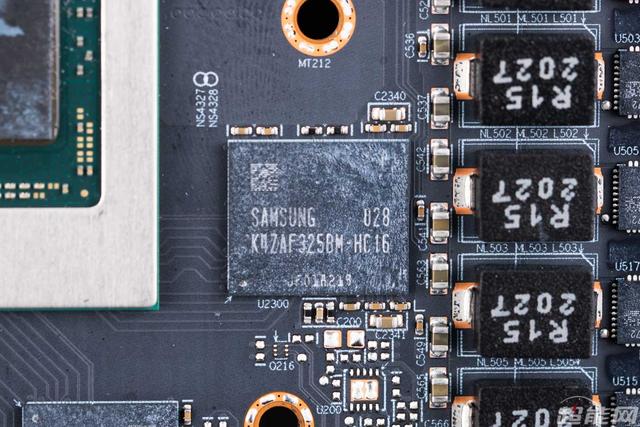

RX 6800公版同样采用了8颗2GB容量的GDDR6显存，总容量16GB ，显卡位宽256-bit、显存速率16Gbps ，显卡带宽512GB/s ，显存制造商为三星。
文章插图

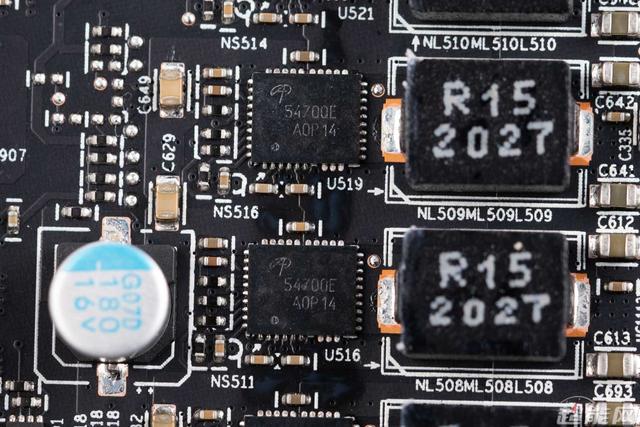

RX 6800公版显卡的供电MosFET型号为5470QE ，这款MosFET的具体信息在网上还没有查到。
文章插图
文章插图

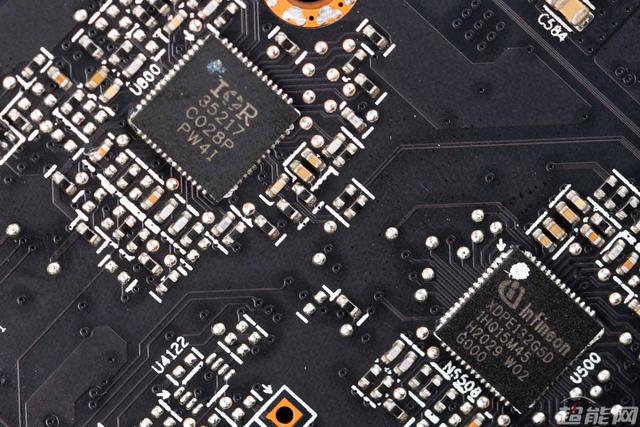

RX 6800公版的供电PWM共有三颗芯片，并且与RX 6800 XT完全相同，分别是IR35217、英飞凌的XDPE132G5D、CYPD5137-40LQXI ，正面一颗，背面两颗。
文章插图
RX 6800 XT公版散热同样采用了真空腔均热板散热器，只不过厚度比RX 6800 XT要小一些，在显存、供电MosFET上同样具备导热贴，方便散热器快速的带走这些关键零部件的热量。此外核心散热并没有采用硅脂，而是与RX 5700系列公版一样的石墨烯散热片方案，理论上这种设计的热传导效率会更好一些。
文章插图

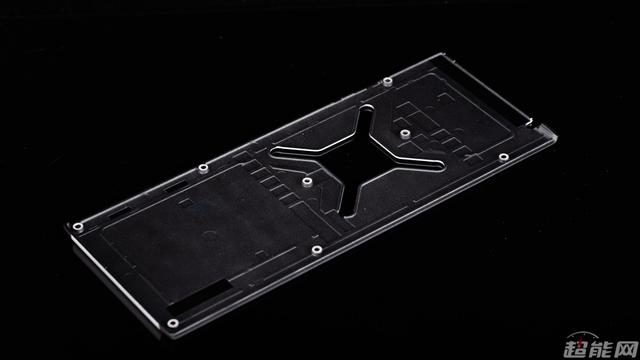

RX 6800公版显卡背板

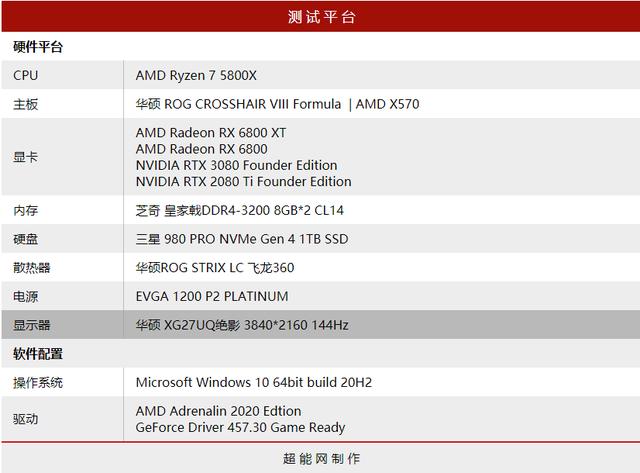

测试平台与说明
